VEGAPULS 43 – 4 … 20 mA
Электрическое подключение

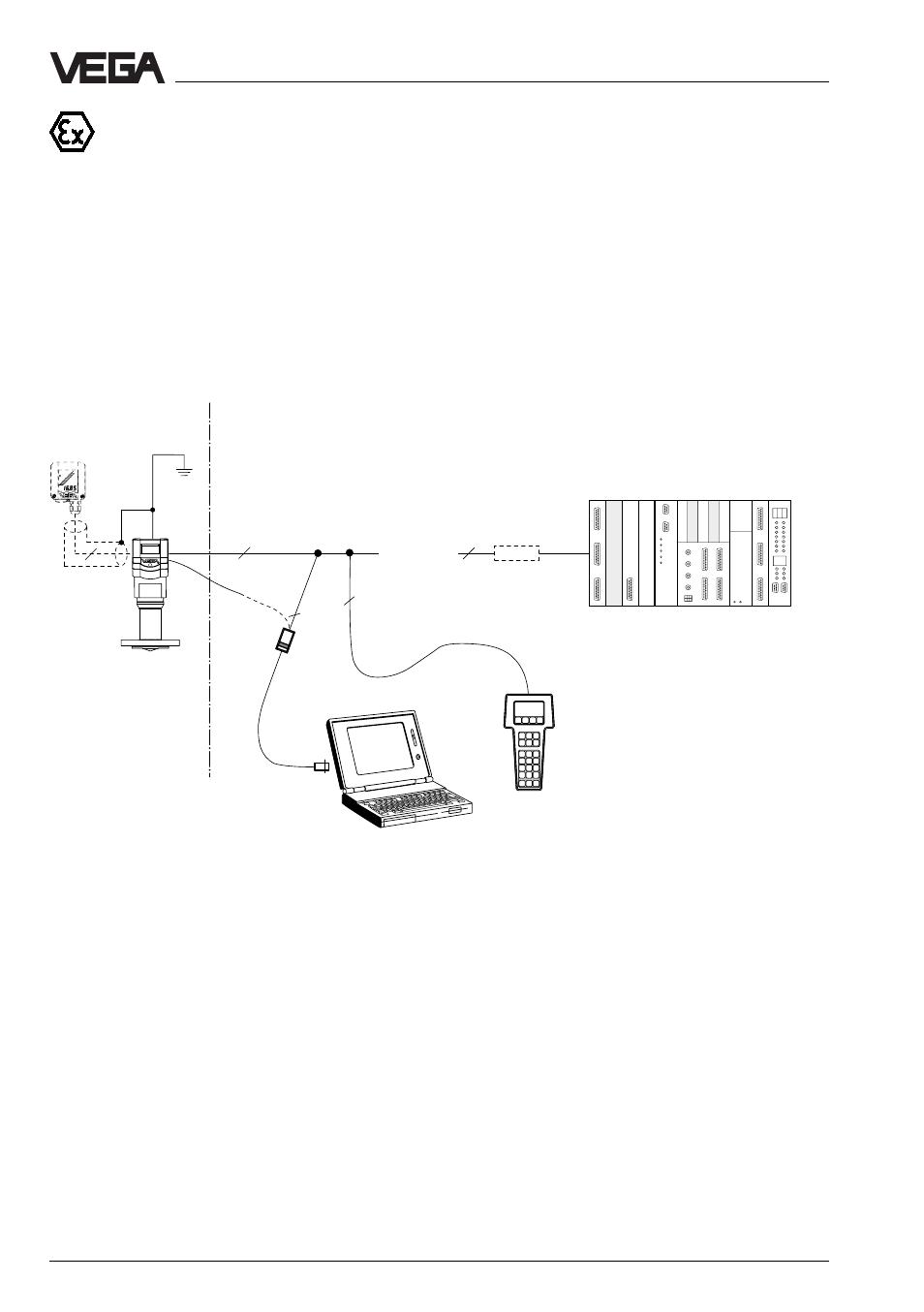

VEGAPULS 43 Ex (loop powered) с непроницаемой коробкой
подключения на активной SPS (Ex d)
• Двухпроводная техника, питание через сигнальный провод от активной SPS на Exd-
коробку подключения для использования в Ex-зоне 1 (VEGAPULS …Ex) или Ex-зоне 0
(VEGAPULS …Ex0).
• Выходной сигнал 4 … 20 mA (пассивный).
• Встроенный в датчик индикатор замеренных значений.
• Вариант внешнего индикаторного прибора (монтируемый на расстоянии до 25 m от датчика
в Ex-области).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешний индикаторный прибор VEGADIS 50).
2
4 … 20 mA
2
2
4
2
VEGA-
CONNECT
VEGADIS 50 Ex
пассивн
2)
Ex-область
Не Ex-область
HART
®
прибор
ручного
управления
SPS (активный)
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-
выходному сигналу меньше чем 250 Ohm, то
на время обслуживания нужно подключить в
соединяющий провод соединение, чтобы
сохранить сопротивление шлейфа в
250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровая
связь с ПЭВМ была бы не гарантирована.
2)
4 … 20 mA пассивный означает, что датчик
потребляет ток 4 … 20 mA в зависимости от
уровня наполнения. Датчик ведет себя как
изменяющееся сопротивление (потребитель)
на SPS. SPS работает активно, то есть как
источник тока и напряжения.
