24 VEGAPULS 43 – 4 … 20 mA
ø50
> 300 mm

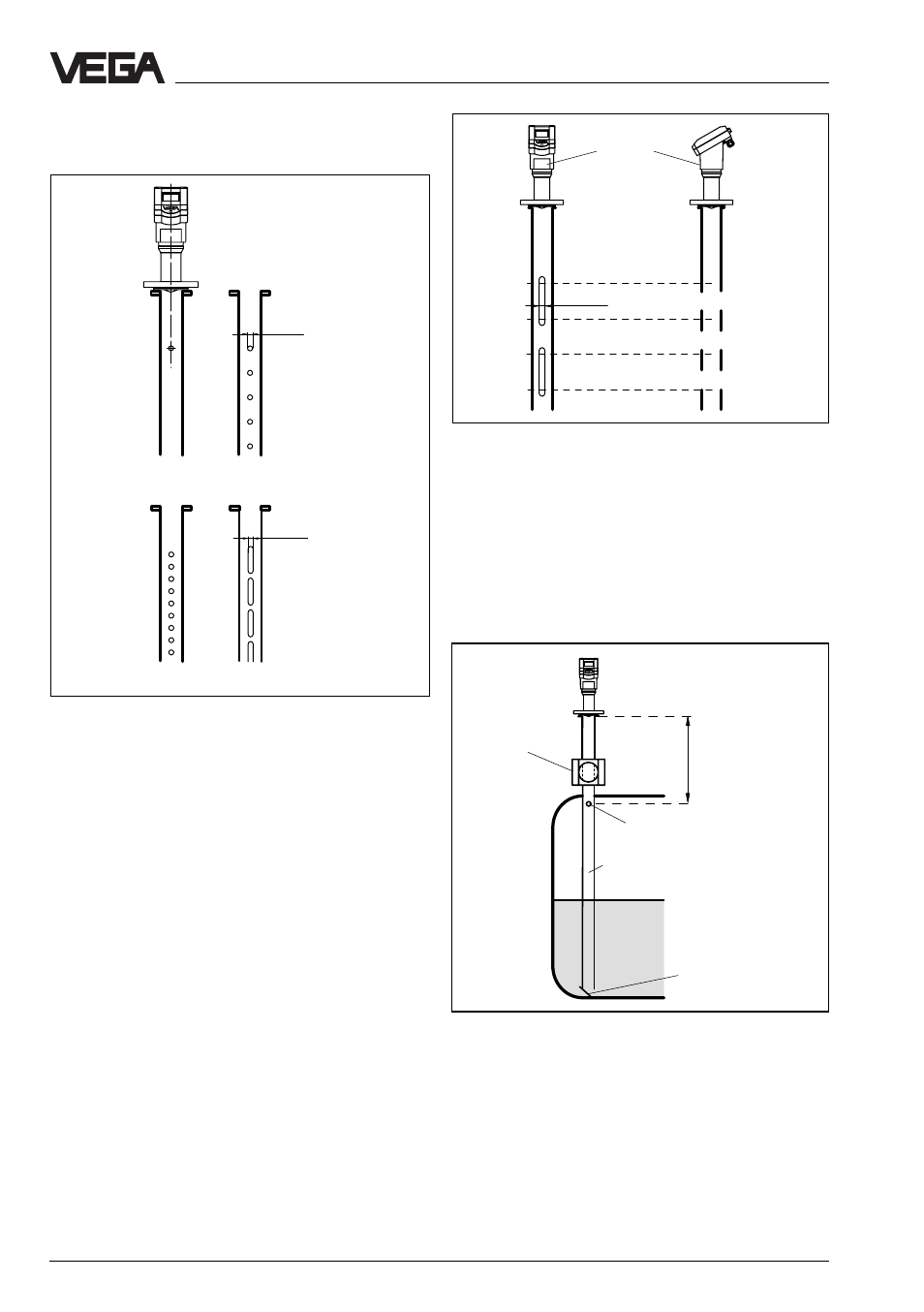

Трубчатая система антенны с закрывающейся
измерительной трубой
Шаровой
кран
Отверстия
Экран
Монтаж и установка
ш 5...15
ш 5...15
Отверстия в волноводной трубе для
смешивания негомогенных материалов
слабо негомогенная
жидкость
негомогенная жидкость
гомогенная
жидкость
Измерение в опуске негомогенных
заполняющих материалов
ø 5...15
Ряд отверстий на одной оси с шильдиком
Типовой
шильдик
Если Вы хотите измерить негомогенные
или слоистые заполняющие материалы
трубчатой антенной, то труба должна
быть снабжена круглыми отверстиями,
длинными щелями или прорезями.Эти
отверстия гарантируют, что жидкость в
трубе перемешивается и соответствует
остальной жидкости резервуара
Предусмотрите отверстия тем чаще, чем
более негамогенен измеряемый
заполняющий материал. Отверстия или
прорези должны быть размещены из
соображения поляризации радарного
сигнала в два ряда, сдвинутые на 180°.
Монтаж радарного датчика производится
тогда так, чтобы шильдик датчика
находился на одной оси с рядами
отверстий. Каждая широкая прорезь
вызывает ложные эхо. Поэтому прорези
не должны быть шире, чем 10 mm , чтобы
уровень шумов сигнала был небольшим.
Закругленные концы прорезей лучше, чем
прямоугольные.
Волноводная труба с шаровым
краном
При использовании шарового крана в
волноводе можно выполнять работы по
сервису, не открывая резервуар
(например, при жидком газе или токсичной
среде)
Предпосылкой надежной работы является
соответствие внутреннего размера крана
диаметру трубы. Шаровой кран не должен
иметь резкие переходы или сужения в
своем сечении по отношению к
измерительной трубе и должен
находиться на расстоянии min.300 mm от
фланца датчика.
