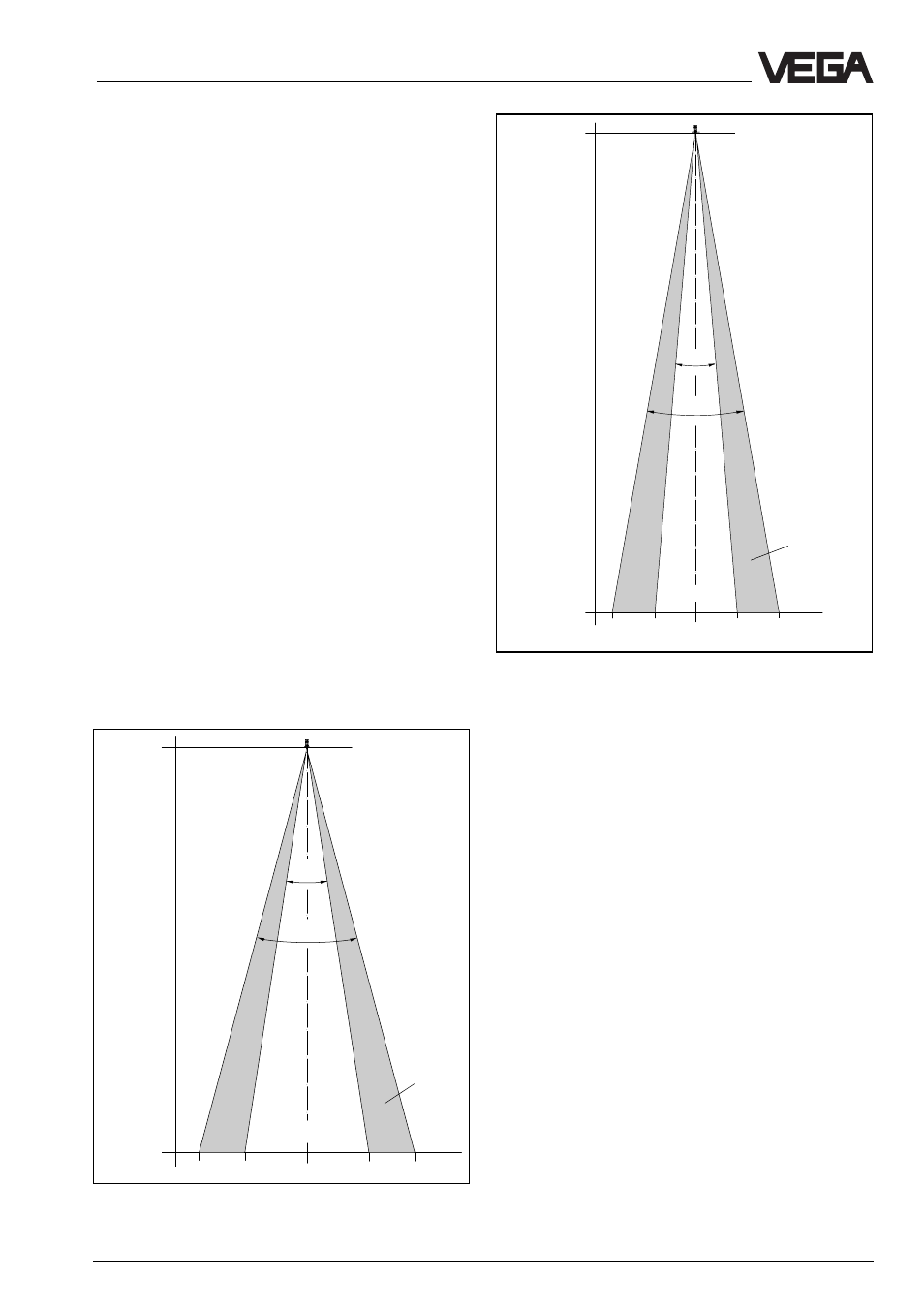

Конус излучения DN 50 фланцевой антенны
Измеряемое
расстояние
Монтаж и установка
VEGAPULS 43
DN 50
Конус излучения и ложные
отражения
Радарные сигналы фокусируются антенной
системой.Сигналы покидают
антенну,подобно лучу света прожектора, в
форме конуса. Этот излучаемый конус
зависит от применяемой антенны. Каждый
предмет в этом конусе вызывает отражение
радарного сигнала. Особенно на первых
метрах конуса сильные ложные отражения
вызывают трубы, опоры резервуара или
другие встроенные конструкции. Так
например, на расстоянии 6 m ложный сигнал
от опоры резервуара в 9 раз больше, чем на
растоянии 18 m.
Энергия радарного сигнала распределяется
при удаленной мешающей поверхности на
большую площадь, так что отраженный от
нее ложный сигнал слабее и таким образом
менее критичен, чем в близких областях.
Обратите внимание на вертикальное
направление оси датчика к поверхности
заполняющего материала и избегайте по
возможности внутренних конструкций
резервуаров внутри излучаемого конуса,
например, труб и распорок.
Изображение конуса излучения сильно
упрощено и представляет собой только
главный конус. Фактически существуют
несколько более слабых побочных конусов.
Напрвление антенны должно быть на
практике при сложных условиях измерения
ориентировано на возможно низкие значения
ложных эхо. При тяжелых условиях
измерения недостаточно учитывать только
большое полезное эхо.
Наиболее успешным при сложных условиях
измерения является поиск позиции
установки с возможно меньшими ложными
эхо-сигналами. Полезное эхо является тогда
уже само достаточного качества. с
обслуживающим программным обеспечением
VVO на ПЭВМ Вы можете увидеть кривую
эхо и оптимизировать положение установки.
Стремитесь, по возможности, к „свободному
обзору“ внутри конуса излучения к
наполняющему материалу, и избегайте
встроенных конструкций в первой трети
конуса излучения.
Конус излучения DN 80 фланцевой антенны
Измеряемое
расстояние
20˚
10˚
20 m
0 m
3,0 1,7 3,0 1,7 0 m
50%
25%
VEGAPULS 43
DN 80
