VEGAPULS 43 – 4 … 20 mA
39
2
2
4 … 20 mA
4
2
2

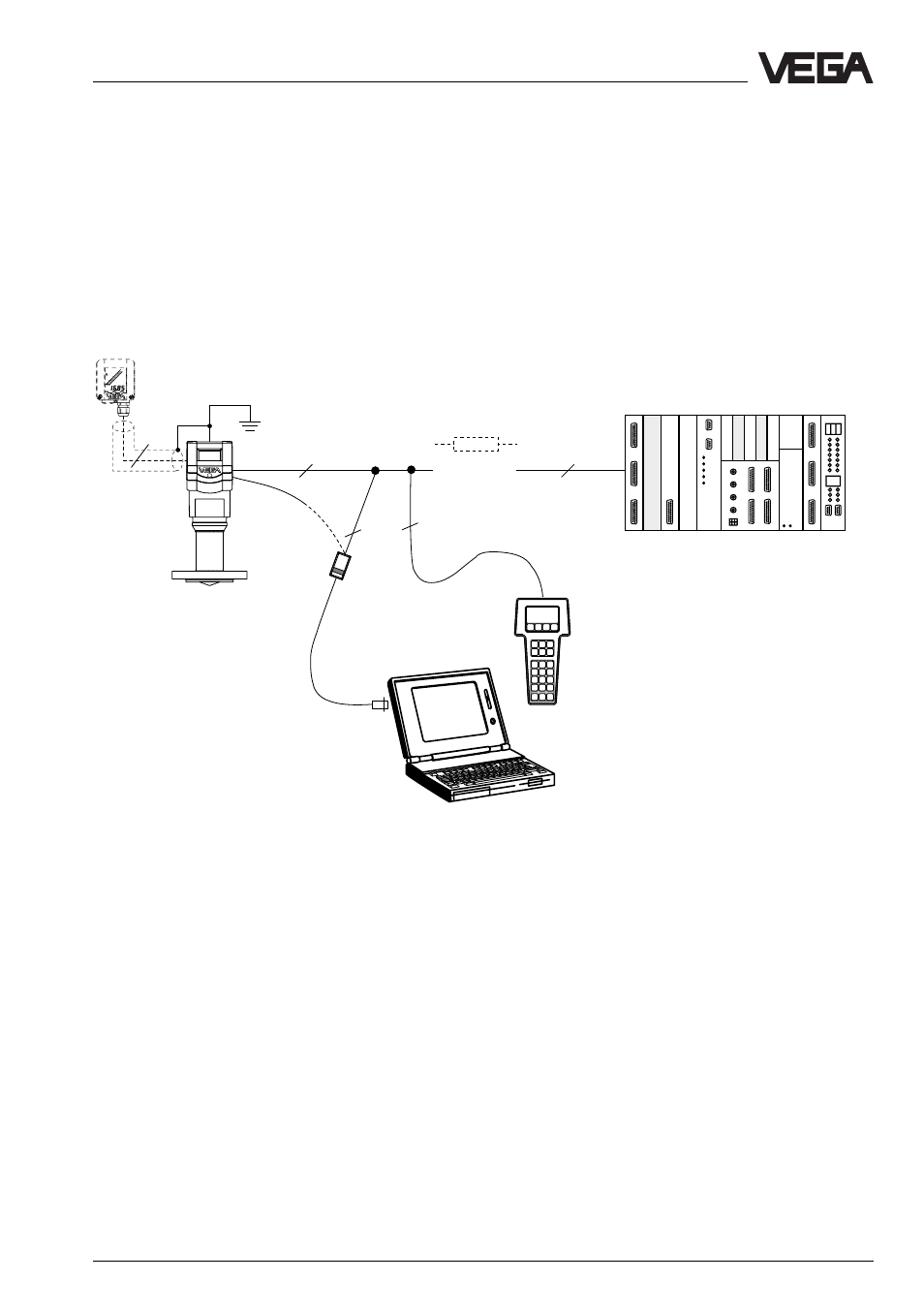

Измерительная система с VEGAPULS 43 на активной SPS
• 2-проводная техника, питание от активной SPS.
• Выходной сигнал 4 … 20 mA (пассивный).
• Интегрированный в датчик индикатор замеренного значения.
• Вариант внешнего индикаторного устройства (монтируемый на расстоянии 25 m от
датчика в Ex-облсти).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешний индикаторный прибор).
HART
®
-прибор
ручного
управления
VEGA-
CONNECT
Электрическое подключение
1)
Если сопротивление системы формирования
сигнала, подключенной к сигнальному
проводу 4 … 20 mA меньше чем 250 Ohm, то
на время управления в подключающий
провод должно быть включено
сопротивление, чтобы сохранить
сопротивление шлейфа в 250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала так, что цифровое
соединение с ПЭВМ было бы не
гарантировано
1)
VEGADIS 50
пассив.
2)
SPS (активный)
3)
2)
4 … 20 mA пассивный означает, что датчик
принимает ток в 4 … 20 mA в зависимости от
уровня наполнения. Датчик ведет себя как
меняющееся сопротивление (потребитель)
на SPS.
3)
активный означает, что SPS в качестве
источника напряжения обеспечивает
энергией пассивные датчики.
