16

VEGAPULS 43 – 4 … 20 mA

Монтаж и установка

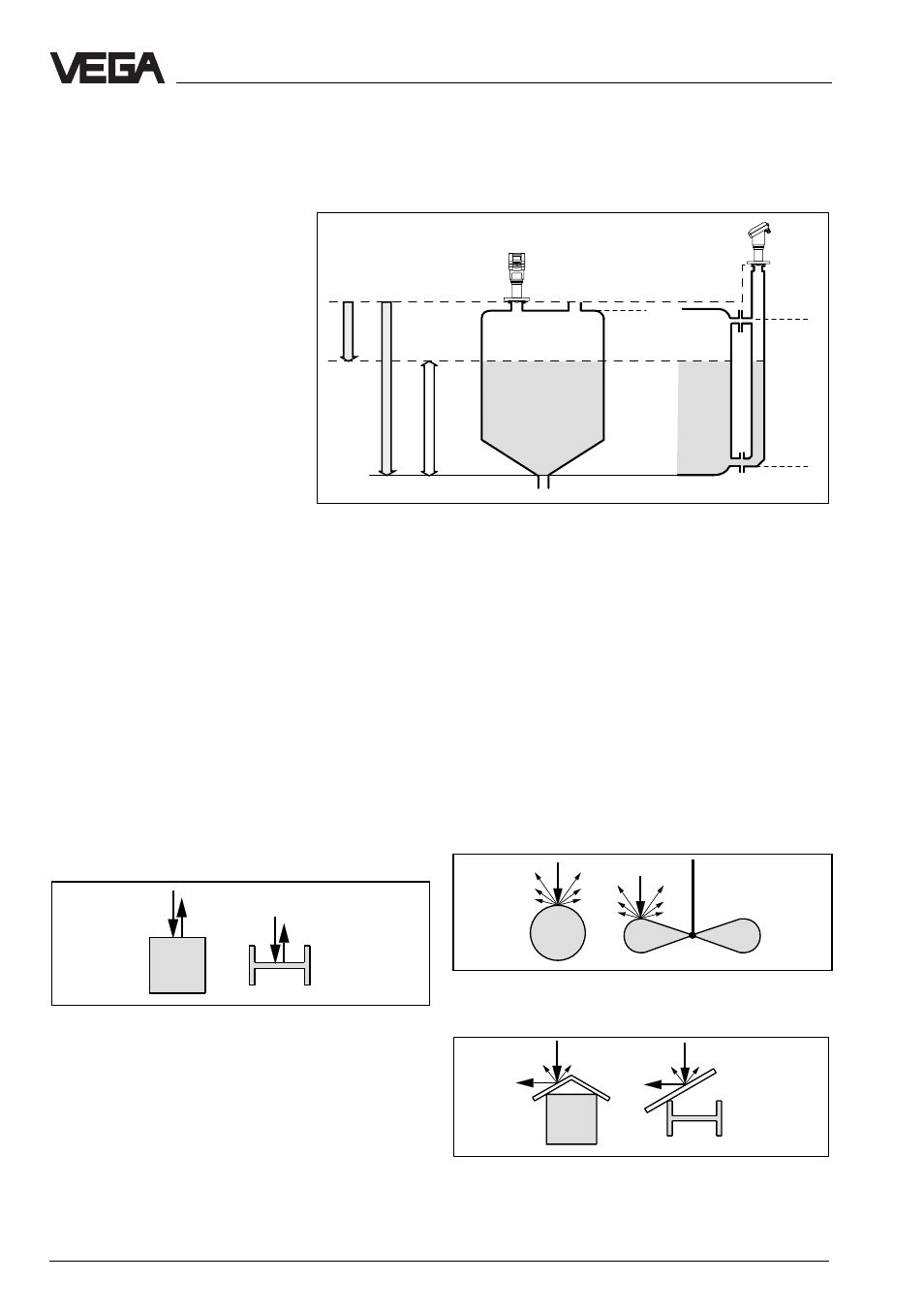

Диапазон измерения (рабочий диапазон) и max. измеряемое
расстояние
Внимание: датчики применяются в сыпучих материалах только
ограниченно.

3 Монтаж и установка

3.1 Общие указания по установке

Диапазон измерения

Мешающие профили с гладкими
поверхностями создают сильные ложные
сигналы

Закругленные профили рассеивают радарные
сигналы диффузионно

Экран осуществляет рассеивание сигнала

Ложные отражения

Плоские встроенные конструкции и опоры
резервуаров вызывают сильные ложные
отражения. Они отражают сигналы радара с
большой энергетической плотностью.
Закругленные плоскости рассеивают
радарные сигналы диффузионно в
пространство и вызывают этим ложные
отражения меньшей энергитической
плотностью.Они поэтому менее критичны,
чем отражения от плоских поверхностей.

Если Вы не можете обойти плоские
встроенные конструкции в области
радарного сигнала, рекомендуется отражать
ложные сигналы с помощью рассеивающего
экрана. Благодаря рассеиванию, ложные
сигналы не будут приниматься радарным
датчиком. Они становятся диффузионными
и менее энргоемкими, так что они легче
могут отфильтровываться датчиком.

полныйl

Диапазон

измерения

Базовая
плоскость

пустой

max.

max.

min.

Базовой плоскостью для
измерения является передняя
сторона фланца.

Обратите внимание, что при
измерениях,при которых
заполняемый материал
достигает фланца датчика,
могут образовываться
долговременные отложения на
антенне, которые позднее
могут вызвать ошибки
измерений.

Внимание: Датчики серии 40
подходят для измерений
сыпучих веществ только
условно.
