VEGAPULS 43 – 4 … 20 mA
Монтаж и установка
Примеры для эхо резервуара

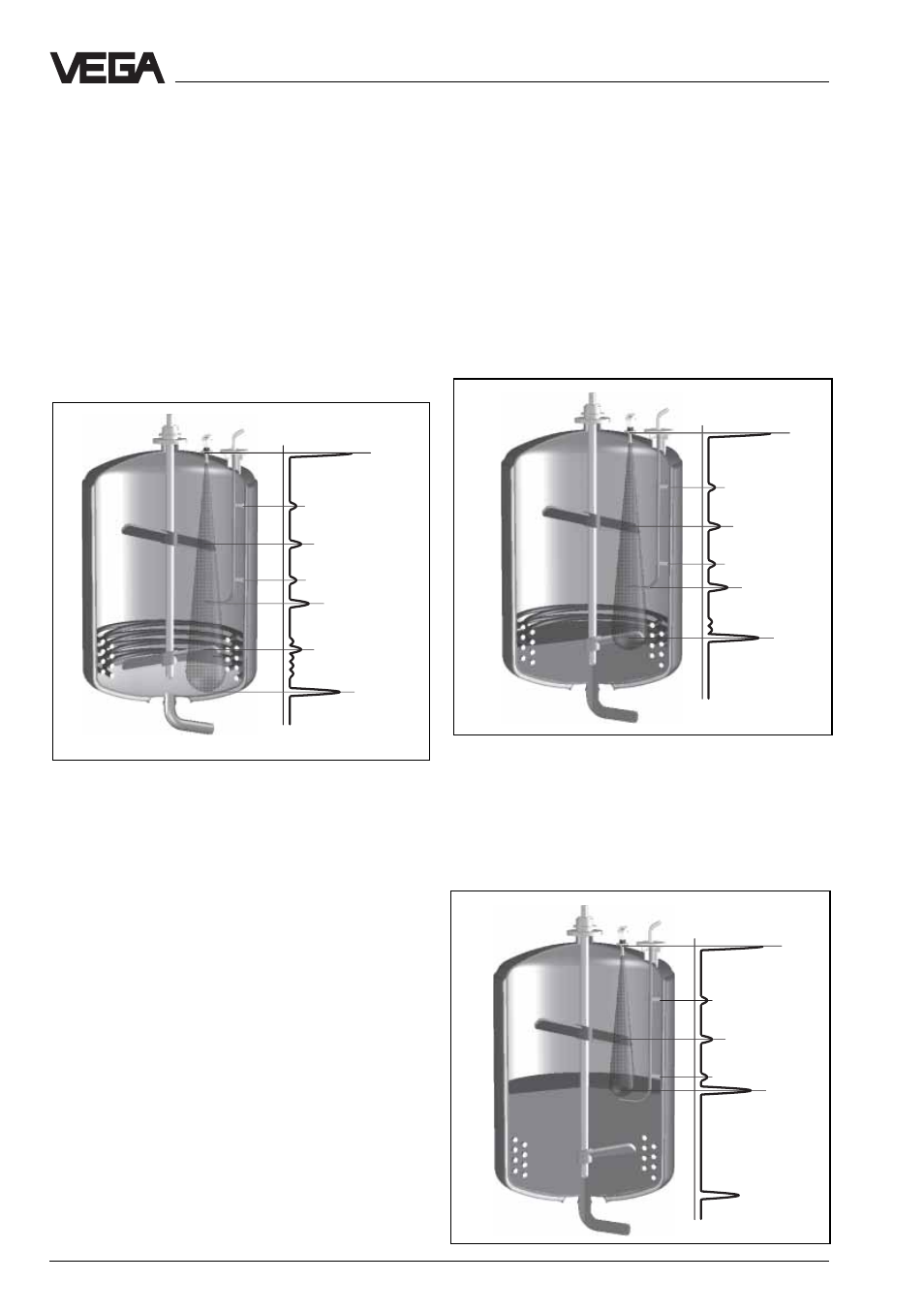

Следующие изображения резервуаров
представляют типичное движение эхо в
резервуаре. Это технологический резервуар
с с медленно движущейся двухлопастной
мешалкой. В нижней части резеруара
находится нагревательный змеевик. Конец
тонкой искривленной впускной трубы
находится в середине резервуара между
лопастями мешалки.
Резервуар пуст
Ложные эхо сверху:
- первое закрепление впускной трубы
- верхняя лопасть мешалки
- второе закрепление впускной трубы
- искривленная впускная труба
- верхний змеевик
- нижняя лопасть мешалки
- змеевик
- дно резервуара
1
/
4
наполненный
При незаполненном резервуаре Вы видите
эхо встроенных конструкций в области
излучаемого конуса.
Рядом с большим эхо дна резервуара Вы
видите ряд других эхо. Ложные эхо
встроенных конструкций при записи
ложных эхо вводятся в память. Поэтому
запись ложных эхо должна производиться
при пустом резервуаре.
При наполнении эхо от дна резервуара
заменяется эхом от заполняющего
материала.
1
/
2
наполненный
