VEGAPULS 43 – 4 … 20 mA
2
4 … 20 mA
-
+
1)
4
4.4 Построение измерительных
систем
Измерительная система состоит из датчика
с выходным сигналом 4 … 20 mA и узла,
который оценивает или обрабатывает сигнал
тока пропорционально уровню наполнения.
На следующих страницах Вы найдете
различные конфигурации приборов,
обозначающиеся как измерительные
системы и включающие в себя устройства
формирования сигнала.
Измерительные системы в
двухпроводной технике:
• 4 … 20 mA без устройства формирования
сигнала, (внизу)
• 4 … 20 mA на активной SPS, (стр. 39)
• 4 … 20 mA в Ex-области на активной SPS
(Ex ia стр. 41, Ex d стр. 44)
• 4 … 20 mA в Ex-области на пассивной
SPS, (стр. 42)
• 4 … 20 mA в Ex-области на индикаторном
устройстве VEGADIS 371 Ex, (стр. 43)
Измерительные системы в 4-проводной
технике:
• 4 … 20 mA без устройства формирования
сигнала, (не-Ex стр. 40, Ex d стр. 44)
VEGADIS 50
VEGA-
CONNECT
HART
®
-прибор
ручного
управления
Электрическое подключение

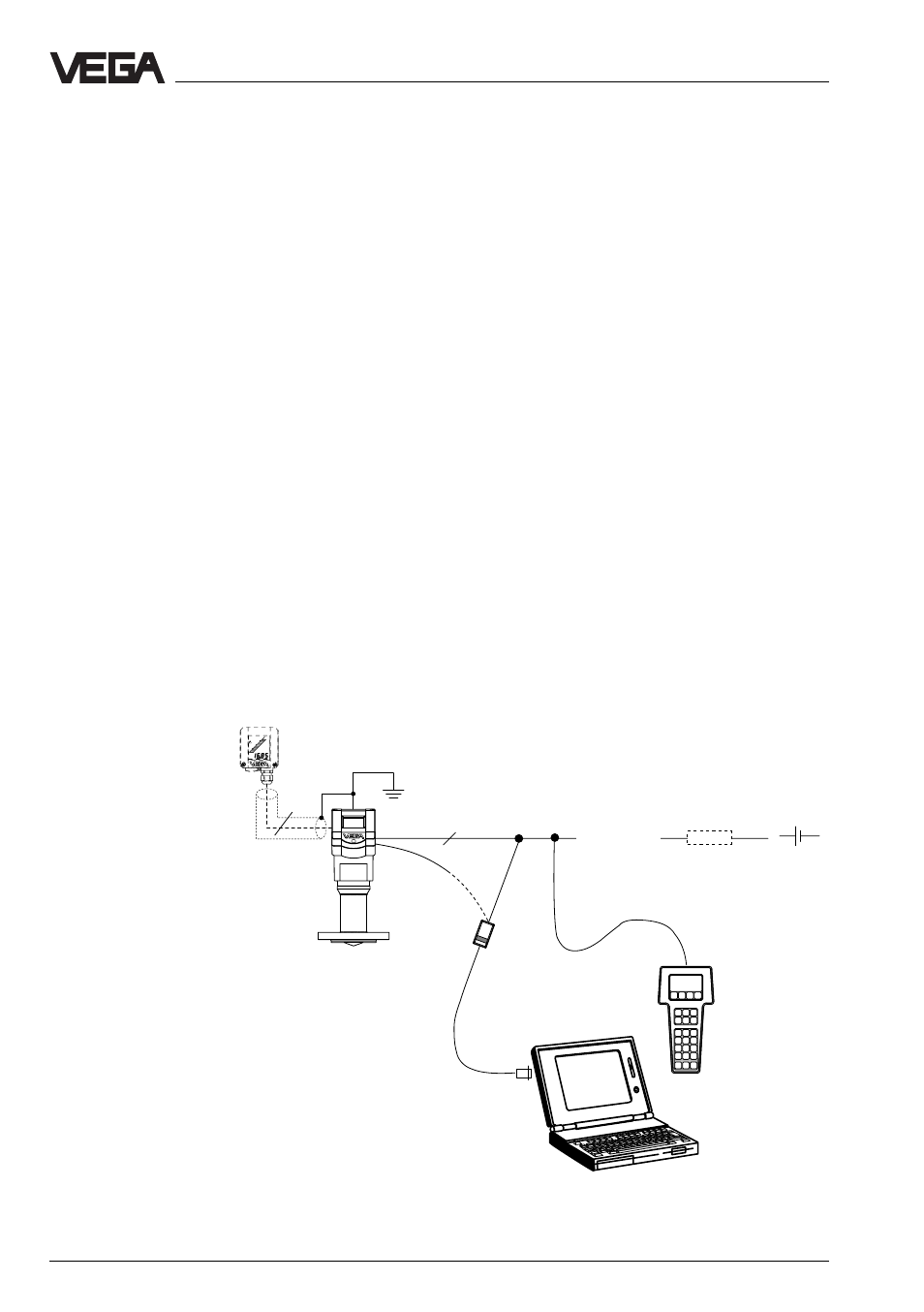

Измерительная система с VEGAPULS 43 на любом месте 4 … 20 mA-
формирования сигнала
• 2-проводная техника (loop powered), питание и выходной сигнал через 2-жильный провод.
• Выходной сигнал 4 … 20 mA (пассивный).
• Вариант внешнего индикаторного устройства с аналоговой и цифровой индикацией
(возможен монтаж на расстоянии до 25 m от датчика).
• Управление с ПЭВМ, HART
®
-прибором ручного управления и модулем MINICOM
(вставляемый в датчик или во внешний индикаторный прибор VEGADIS 50).
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA
сигнальному проводу меньше чем 250 Ohm ,
то на время управления в подключающий
провод должно быть включено
сопротивлениечтобы сохранить
сопротивление шлейфа в 250 Ohm.
Цифровой обслуживающий сигнал был бы
слишком ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровая связь с ПЭВМ не
гарантировалась бы.
