VEGAPULS 43 – 4 … 20 mA
19
Монтаж на DIN-патрубке
Очень выгоден монтаж на блоковом
фланце, который выгоден также из
условий гигиены и асептичности из-за
небольшого „мертвого“ пространства.
Монтаж на крыше резервуара
3.2 Измерение в жидкостях
Фланцевые антенны

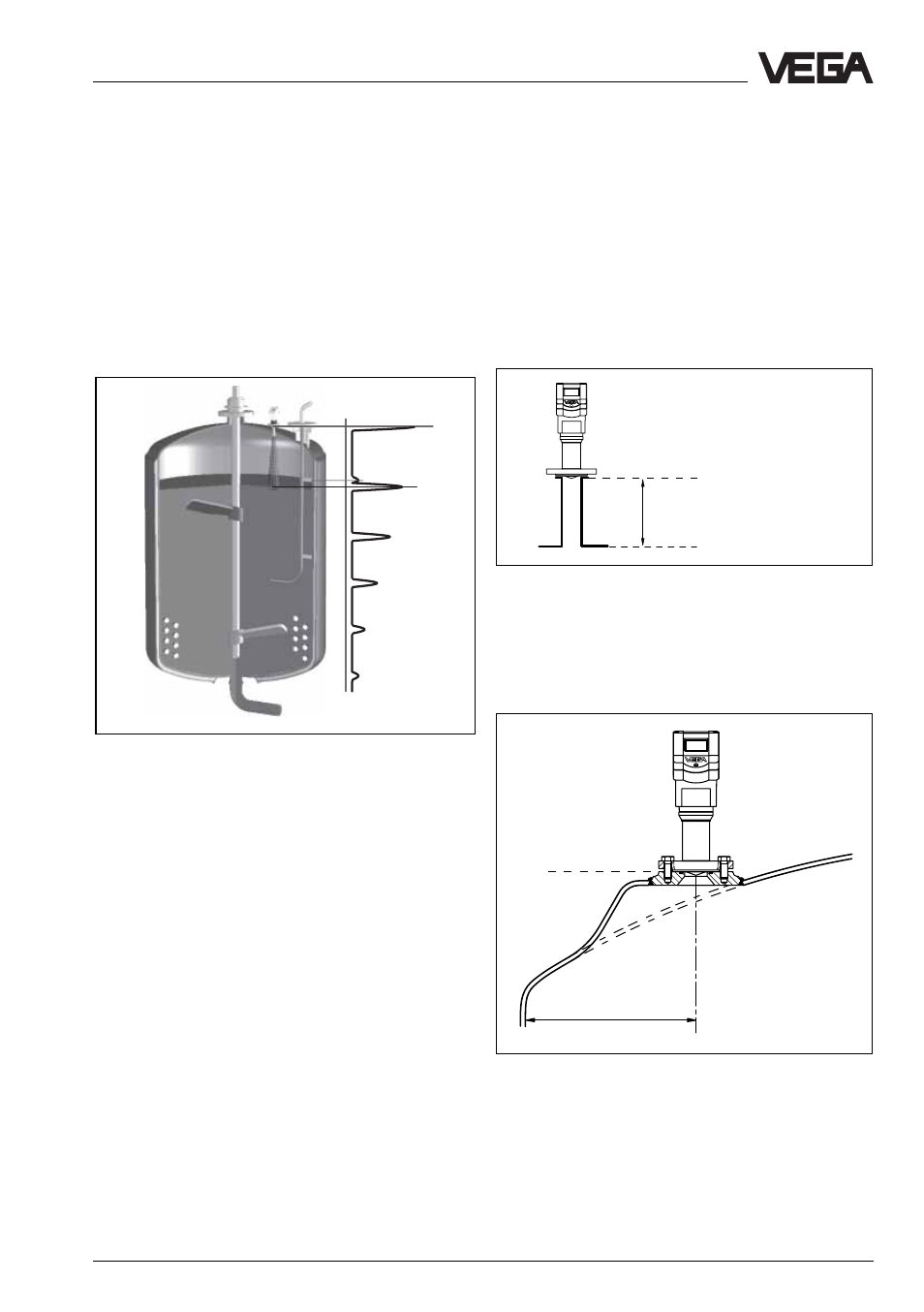

Рупорная антенна на DIN-патрубке
В большинстве случаев монтаж радарного
датчика производится на коротком DIN-
патрубке. Базовой плоскостью для
измерения является нижняя сторона фланца
прибора. Патрубки должны быть возможно
короткими, max. 300 mm.
Базовая
плоскость
< 300 mm
> 400 mm
Монтаж и установка
Эхо заполняющего материала движется к
середине измеряемой дистанции. На конце
измеряемой дистанции Вы видите эхо там,
где при пустом резервуаре было эхо дна
резервуара.
Это эхо является множественным эхо
заполняющего материала и находится на
расстоянии вдвое большем чем эхо
заполняющего материала.
Резервуар наполнен
При полностью заполненном резервуаре
Вы видите на 2-,3-,4-м расстоянии от
заполняющего материала дальнейшие
множественные эхо от заполняющего
материала.
Монтируйте прибор на круглой крыше
резервуара не в середине резервуара или
близко к наружной стенке резервуара
