VEGAPULS 43 – 4 … 20 mA
Направление датчика перпендикулярно к
поверхности заполняющего материала
Правильно Неправильно
Лестница
Лестница
Неправильная ориентация на
поверхность заполняющего
материала
Установка датчика, когда он не направлен на
поверхность заполняющего материала,
приводит к ослаблению измерительного
сигнала. Направьте ось датчика по
возможности перпендикулярно к
поверхности заполняющего материала,
чтобы достичь оптимальных результатов
измерений.

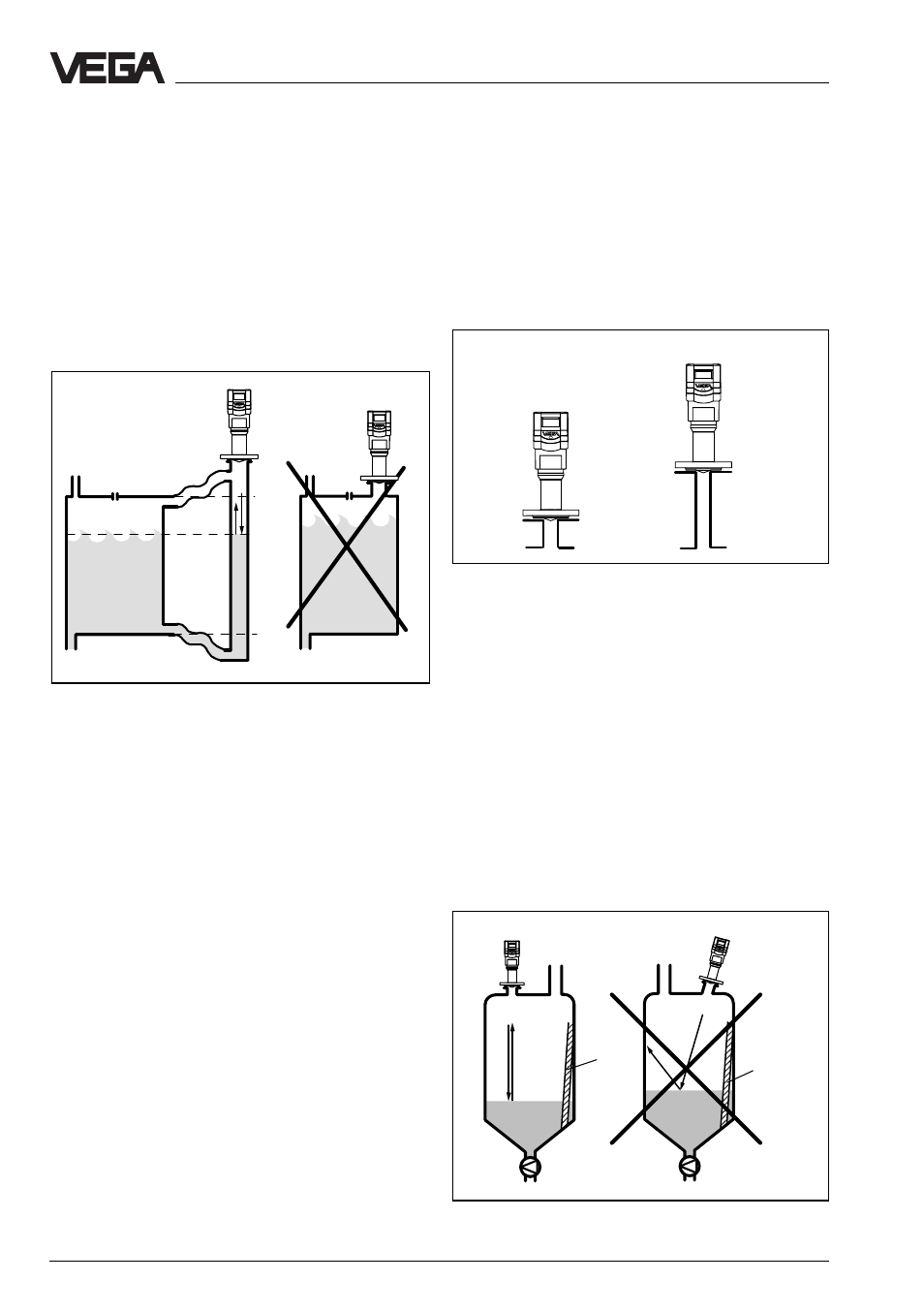

3.5 Ошибки установки
Патрубок слишком длинный
При установке антенны в слишком длинный
патрубок возникают сильные ложные эхо,
осложняющие измерения. Обратите
внимание на то, чтобы рупорная антенна
выступала из патрубка.
Рупорная антенна: правильная и неправильная
длина патрубка
75 %
0 %
100 %
Сильное волнение заполняющего материала
Сильные колебания заполняющего
материала
Сильное волнение в резервуаре, например
из-за перемешивания или химических
реакций затрудняют измерения. Волновод
или отводная труба (рисунок) достаточного
размера, при условии, что заполняющий
материал не прилипает к измерительной
трубе, осуществляет надежное
беспроблемное измерение также при
сильном волнении в резервуаре.
Монтаж и установка
Правильно
Неправильно
Правильно
Неправильно
