VEGAPULS 43 – 4 … 20 mA
3.4 Ложные эхо
Место установки радарного датчика должно
быть выбрано так, чтобы никакие
встроенные конструкции или втекающие
заполняющие материалы не пересекались с
радарным сигналом. Следующие примеры и
указания покажут Вам наиболее частые
проблемы измерения и помогут их избежать.

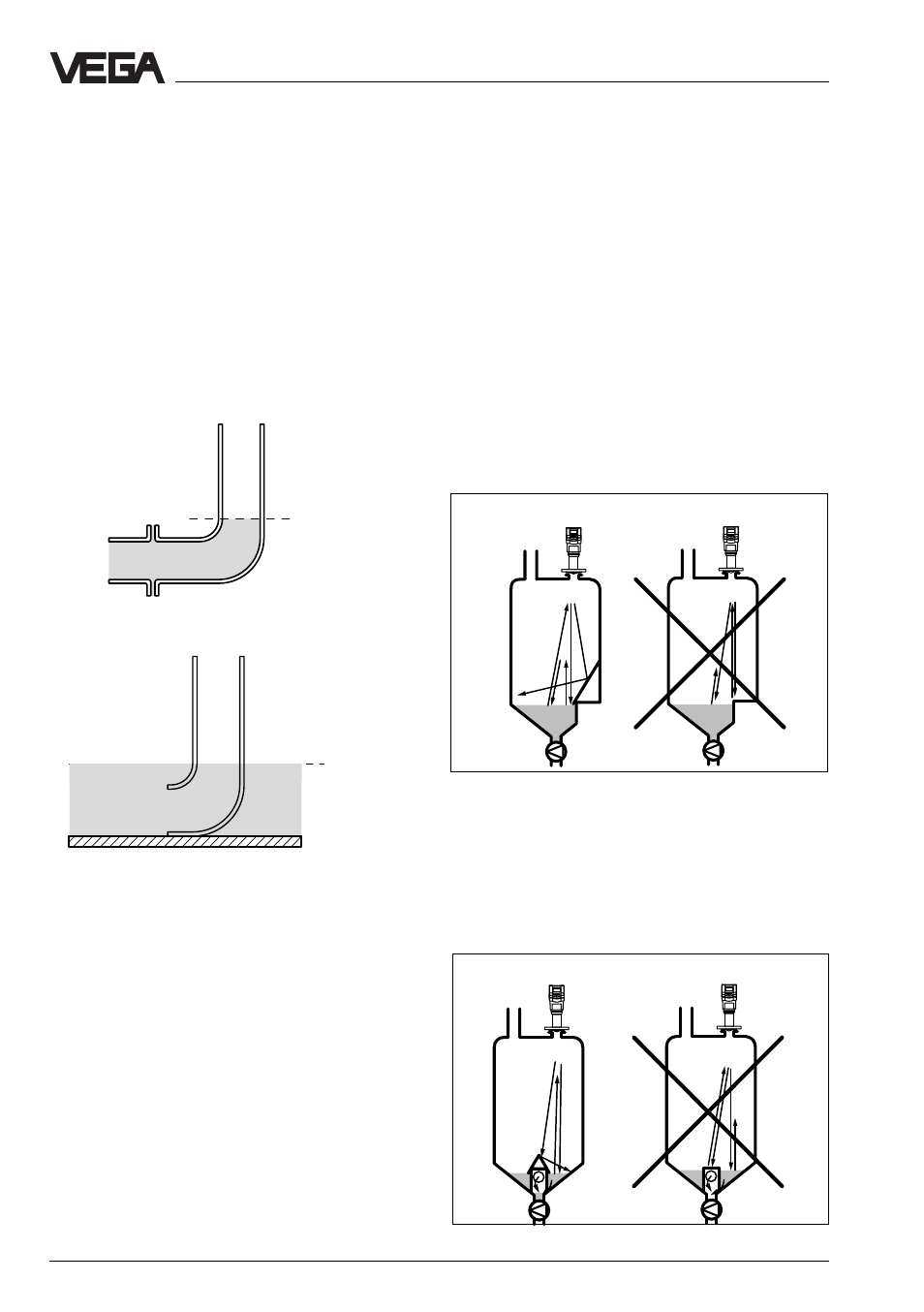

Выступы резервуаров
Формы резервуаров с плоскими выступами
могут затруднять измерения из-за сильного
ложного эхо-сигнала. Экраны над этими
выступами рассеивают ложные эхо и
гарантируют надежные измерения.
Впускной коллектор, например для
смешивания материала, с плоской
обращенной к датчику поверхностью,
закрывается наклонным экраном. В
результате ложное эхо рассеивается
Плоские выступы резервуаров
Выступы резервуара( впускная труба)
Правильно Неправильно
Правильно Неправильно
Монтаж и установка
С помощью рассеивающего экрана
полезный сигнал четко определяется и
измеряемая величина при почти пустом
резервуаре и уровне заполнения 0 %
надежно выделяется.
Вместо экрана опуск или отводная труба
могут быть оборудованы на конце также
трубчатым отводом. Он отражает часть
радарных сигналов, которые пронизывают
заполняющий материал, диффузионно в
сторону, и уменьшает этим сильное эхо от
конца трубы или дна резервуара.
0 %
0 %
Отвод трубы на конце отводной трубы
Отвод трубы на конце опуска
