Электрическое подключение
VEGAPULS 43 Ex с непроницаемой коробкой подключения в
четырехпроводной технике (Ex d)

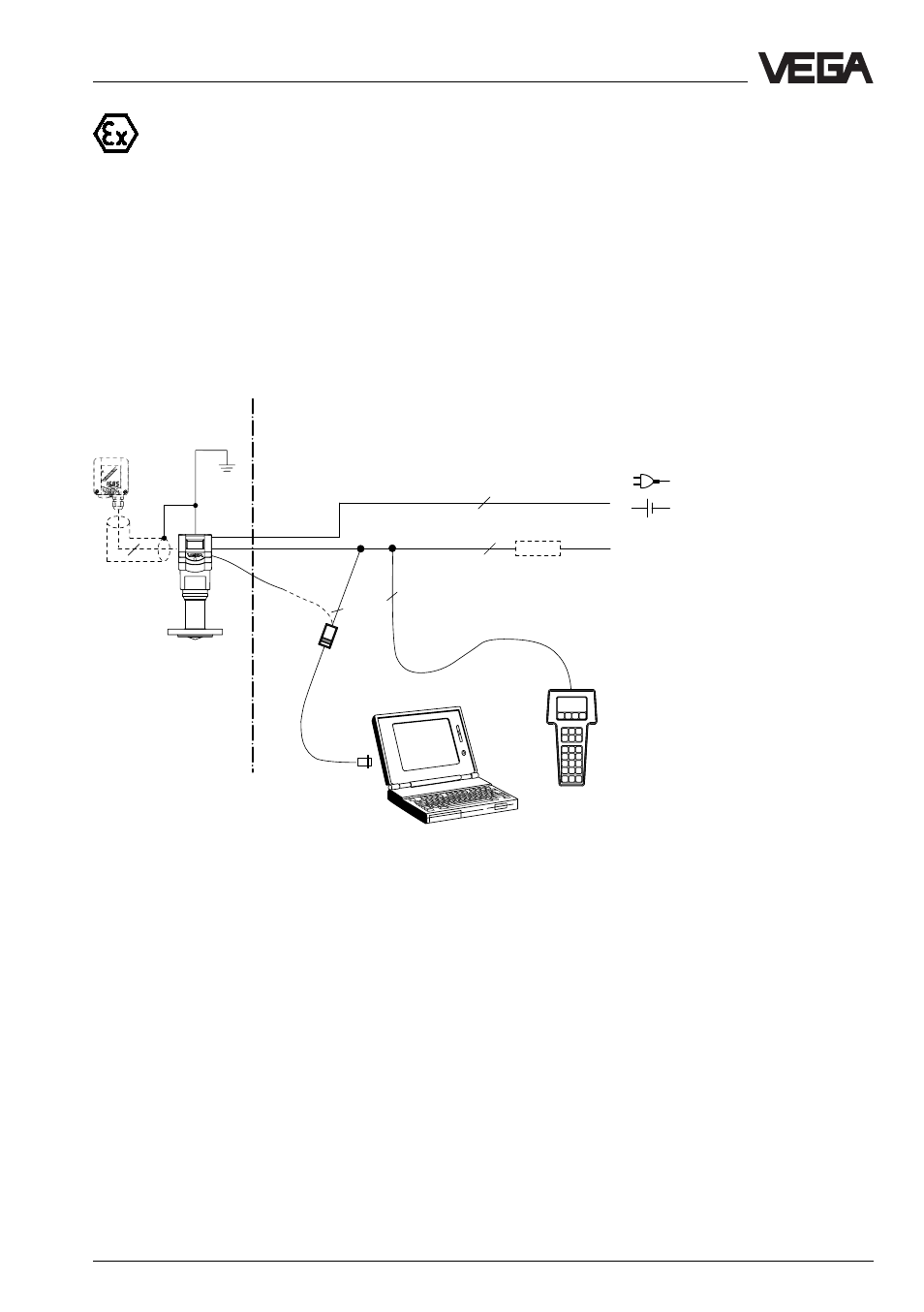

• Четырехпроводная техника, питание и выходной сигнал через два раздельных
двухжильных провода для работы в Ex-зоне 1 (VEGAPULS …Ex) или Ex-зоне 0
(VEGAPULS …Ex0).
• Выходной сигнал 4 … 20 mA (активный).
• Вариант внешнего индикаторного прибора с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 m от датчика в Ex-области).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешнее индикаторное устройство VEGADIS 50).
• Нагрузка max. 500 Ohm.
2
2
4
2
2
-
+
4 … 20mA
> 250
Ω
VEGA-
CONNECT
VEGADIS 50 Ex
Ex-область
активн
2)
HART
®
-прибор
ручного
управления
Не-Ex-область
2)
4 … 20 mA активный означает, что датчик
выдает ток 4 … 20 mA зависящий от уровня
наполнения (источник). Измерительный
сигнал датчика ведет себя по отношению к
системе формирования сигнала (например,
индикатор) как источник тока.
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-
выходному сигналу меньше чем 250 Ohm, то
на время обслуживания нужно подключить в
соединяющий провод соединение, чтобы
сохранить сопротивление шлейфа в
250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровая
связь с ПЭВМ была бы не гарантирована.
