VEGAPULS 43 – 4 … 20 mA
41
2
4 … 20 mA
2
2
2
4
Электрическое подключение

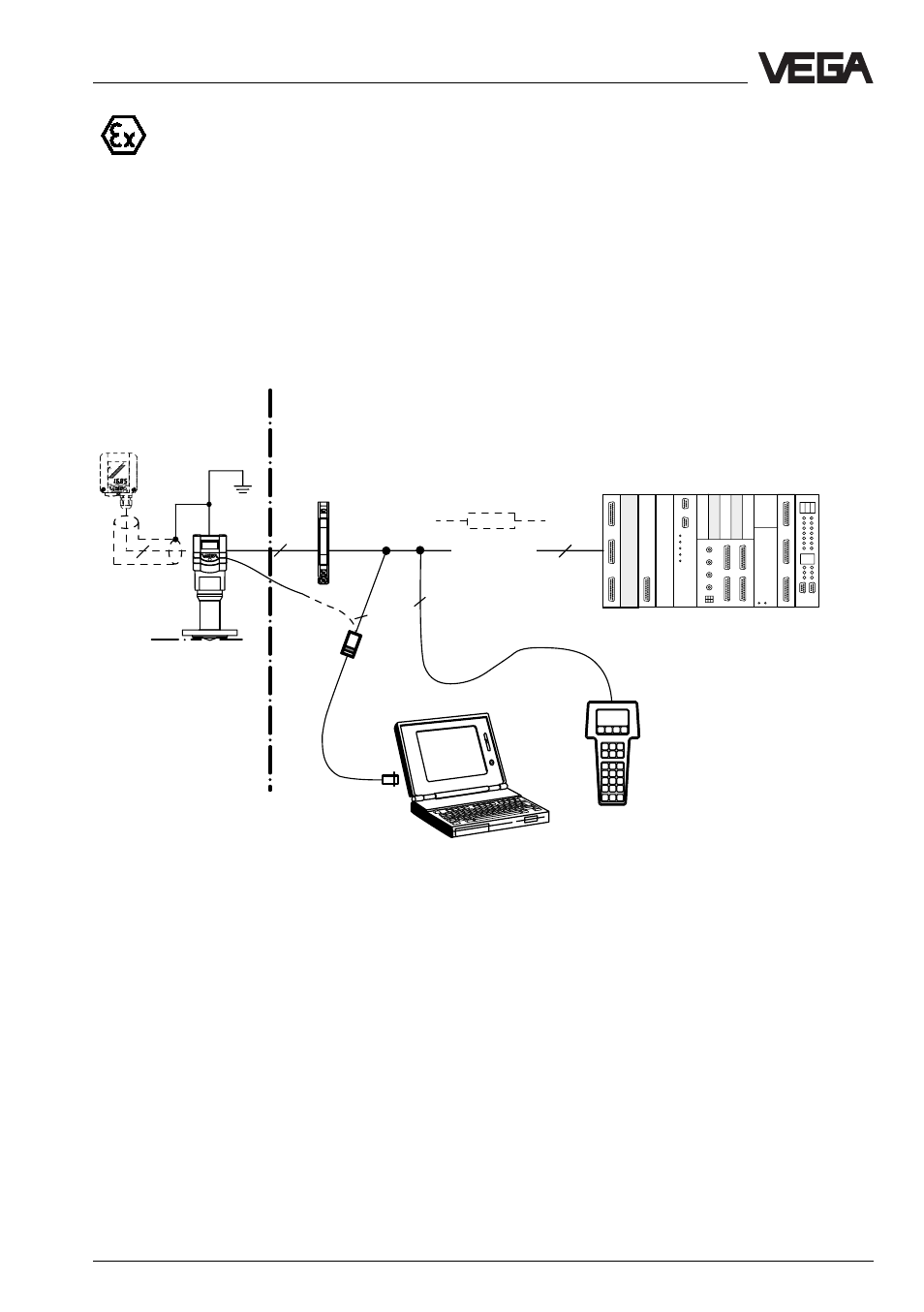

Измерительная система VEGAPULS 43 через разделительный
трансформатор в Ex-области на активной SPS (Ex ia)
• Двухпроводная техника (loop powered), питание через сигнальный провод через SPS;
выходной сигнал 4 … 20 mA (пассивный).
• Разделительный трансформатор переводит не самозащищенный SPS-контур тока в
самозащищенный, благодаря этому датчик может использоваться в Ex-зоне 1 или
Ex-зоне 0.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 m от датчика).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешнее индикаторное устройство VEGADIS 50 ).
HART
®
-прибор
ручного
управления
Ex-
область
Не
Ex-область
Разделительный
трансформатор
(например, сталь)
(см. „7.2 Допуски“)
VEGA-
CONNECT
VEGADIS 50
пассивный
2)
1)
SPS (активный)
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-
выходному сигналу меньше чем 250 Ohm, то
на время обслуживания нужно подключить в
соединяющий провод соединение, чтобы
сохранить сопротивление шлейфа в
250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровая
связь с ПЭВМ была бы не гарантирована.
Зона 0
или
Зона 1
EEx ia
2)
4 … 20 mA пассивный означает, что датчик
потребляет ток 4 … 20 mA в зависимости от
уровня наполнения. Датчик ведет себя как
изменяющееся сопротивление (потребитель)
на SPS. SPS работает активно, то есть как
источник тока и напряжения.
