Электрическое подключение
2
2
4
2
-
+
4 ... 20 mA
VEGADIS
371 Ex

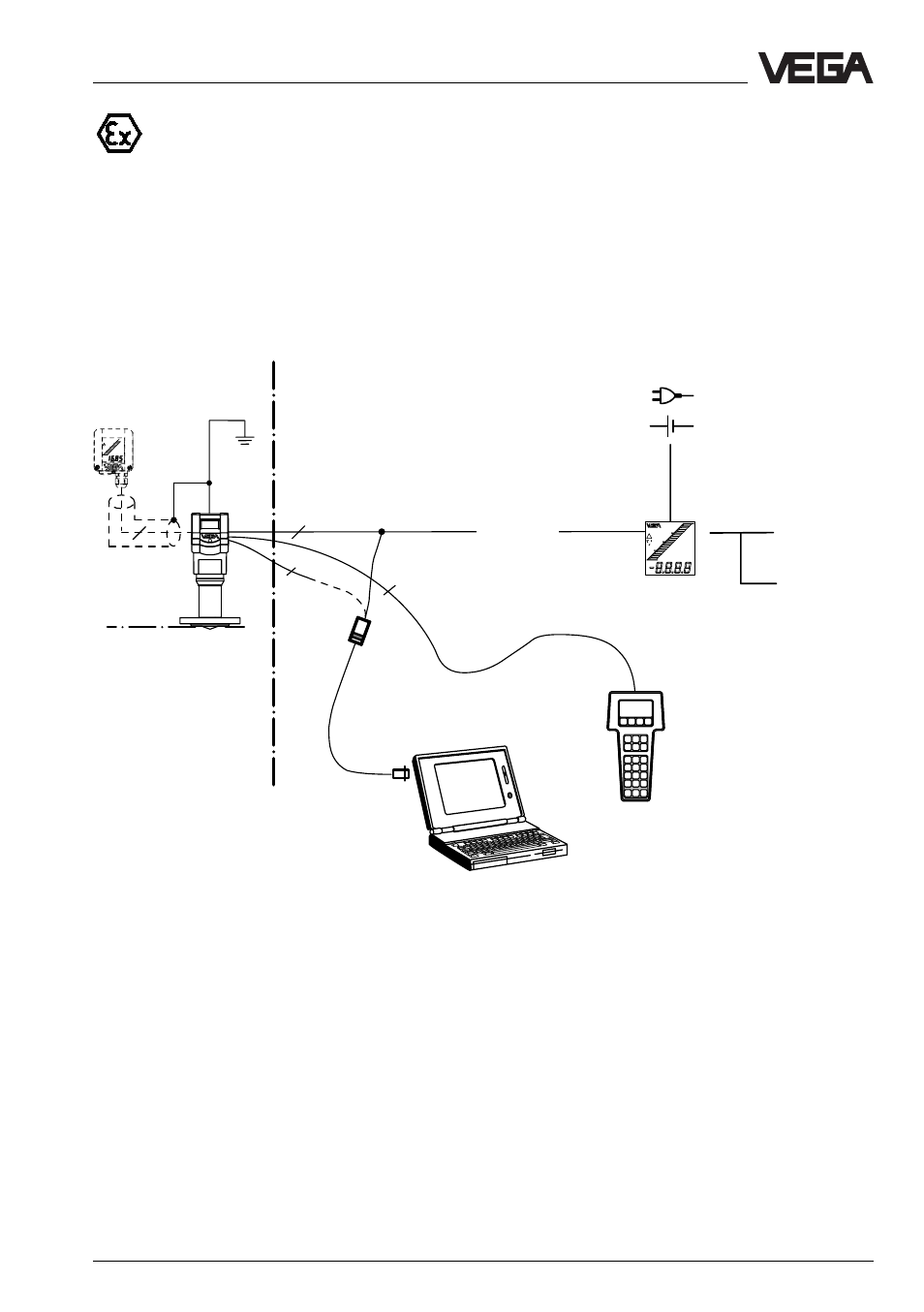

Измерительная система с VEGAPULS 43 и индикаторным прибором
VEGADIS 371 Ex с токовым и релейным выходами (Ex ia)
• Двухпроводная техника (loop powered), самозащищенное ia-питание через сигнальный
провод от индикаторного устройства VEGADIS 371 Ex для работы датчика в Ex-зоне 1
или Ex-зоне 0.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 m от датчика).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешний индикаторный прибор VEGADIS 50).
(пассивный)
VEGADIS 50
0/4 … 20 mA
(активный)
Реле
(см. „7.2 Допуски“)
Ex-
область
Не-Ex-область
HART
®
-прибор
ручного
управления
VEGA-
CONNECT
1)
Зона 0
или
Зона 1
EEx ia
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-
выходному сигналу меньше чем 250 Ohm, то
на время обслуживания нужно подключить в
соединяющий провод соединение, чтобы
сохранить сопротивление шлейфа в
250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровая
связь с ПЭВМ была бы не гарантирована.
