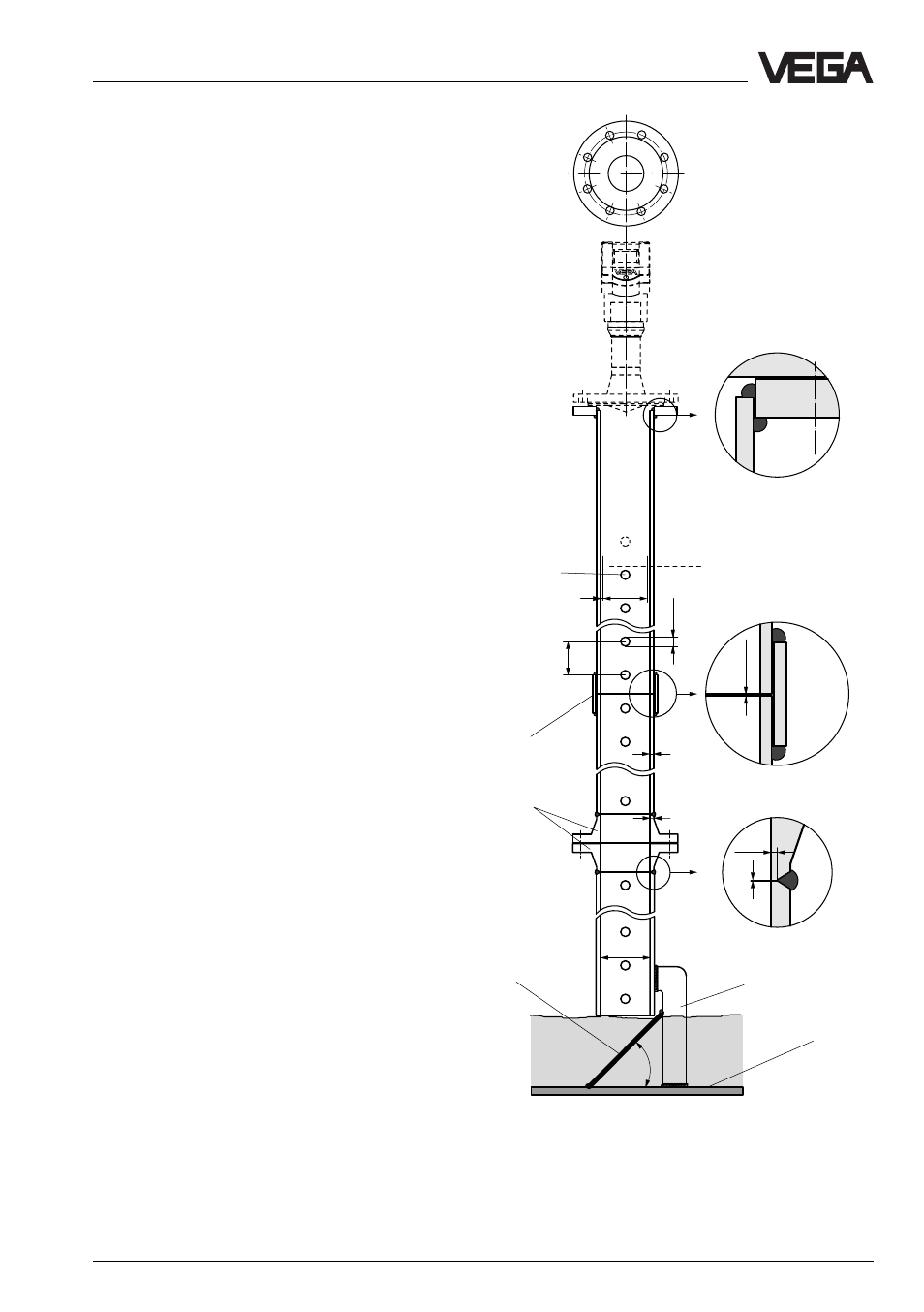

Монтаж и установка
Пояснения конструкции опуска
Радарный датчик с фланцем DN 50 только в
соединении с измерительной трубой
становится функционирующей
измерительной системой.
Измерительная труба должна быть внутри
гладкой (средняя глубина микронеровностей
Rz < 30). Используйте в качестве
измерительной трубы цельнотянутую или с
продольным сварным швом трубу из
высококачественной стали. Удлиняйту
измерительную трубу с помощью
приваренного фланца или соединительной
муфты. Обратите внимание, чтобы при
сварке внутри трубы не появлялись выступы
или окалина. Зафиксируйте трубу и фланец
перед сваркой так, чтобы их стороны были
соосны и точно совпали.
Не проваривайте стенку трубы.
Измерительная труба должна быть внутри
гладкой. При непреднамеренном попадании
сварки внутрь, Вы должны возникшие на
внутренней стороне неровности и
наплавленный металл чисто удалить и
отполировать, так как иначе это вызовет
сильный эхо-сигнал и приведет к налипаниям
заполняющего материала.
При колеблющемся заполняющем материале
закрепите измерительную трубу на дне
резервуара. Предусмотрите при длинной
трубе дополнительные промежуточные
крепления.
При заполняющих материалах с небольшой
DK (< 4), они пронизываются частью
радарных сигналов. Если резервуар почти
пуст, эхо образуется от заполняющих
материалов и от дна резервуара. Причем эхо
от дна резервуара зачастую более четко. С
помощью рассеивающего экрана на конце
измерительной трубы Вы отражаете
радарные сигналы от дна резервуара. При
почти пустом резервуаре и материалах с
малой DK, заполняющие материалы выдают
тогда более четкое эхо, чем дно резервуара.
