VEGASON 54V … 56V
87

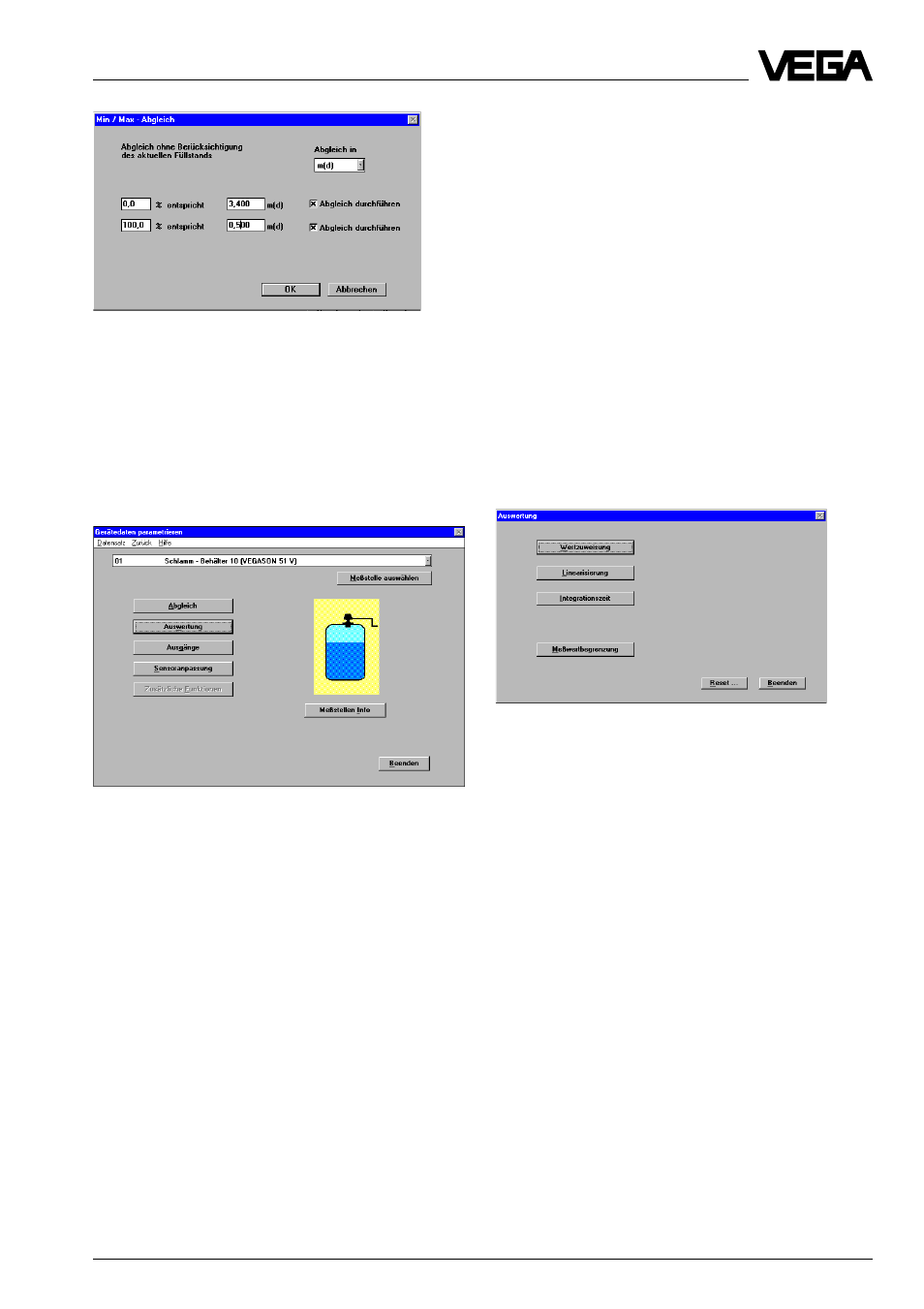

Запуск в работу - Настройка с ПЭВМ и VEGALOG
• Подтвердите Ваши данные кнопкой
“OK”, и Вы попадете опять в окно меню
“Abgleich”.
• Нажмите в окне меню “Abgleich” на
“Beenden”.
Вы попадете опять в окно меню
“Ger
ä
tedaten parametrieren”.
Таким образом, электроника датчика име-
ет две характерные точки Min и Max, из
которых образуется линейная пропорцио-
нальность между дистанцией заполнения
и процентным заполнением резервуара.
Эти две характерные точки могут распо-
лагаться, конечно, не на 0% и 100%, но
должны быть по возможности далеко друг
от друга (например, 20% и 80%). Харак-
терные точки для настройки min/max дол-
жны находиться минимально на 50 мм друг
от друга.
Если характерные точки располагаются
слишком близко друг от друга, увеличива-
ется возможная ошибка в измерениях.
Благоприятно поэтому, если Вы проводите
настройку при 0% и 100%.
В меню “Ger
ä
tedaten/Parametrieren/
Auswertung/Linearisierung” Вы сможете
позже по потребности задать или указать
другую линейную зависимость между ди-
станцией и процентным уровнем заполне-
ния (см. ниже пункт Линеаризация).
Формирование сигнала
• Нажмите в окне меню „Gerätedaten
parametrieren“ на „Auswertung“.
Открывается окно меню “Auswertung”.
• Нажмите на “Wertzuweisung”.
В меню “Wertzuweisung” Вы задаете фак-
тические 0 % и 100 % значения измеряе-
мой величины и единицы измерения. Таким
образом Вы сообщаете датчику, например,
что при 0 % заполнении в резервуаре есть
еще 45,5 литра, а при 100 % заполнении
1200 литров.
Индикатор датчика показывает тогда при
пустом резервуаре 45,5 литра (0 %), при
полном резервуаре 1200 литров (100 %).
