Страница 43: Электрическое подключение
VEGASON 54V … 56V
43
ESC
ESC
+
-
OK
OK
-
+
1
2
C
5
6
7
8
4
3
(+) (-)
VBUS
Commu-
nication
Display
1
2
C
5
6
7
8
-
+
ESC
OK
Tank 1
m (d)
12.345
+
-
1 2
C
5 6 7 8
1 2
C
5 6 7 8
(+) (-)
Commu-
nication
Display
VBUS
Питающее напряжение и
цифровой измерительный
сигнал
M20 x 1,5
(Диаметр под-
ключающего
кабеля
6…9 мм)
M20 x 1,5
На индикаторное устрой-
ство на крышке датчика
или на внешнее индика-
торное устройство
VEGADIS 50

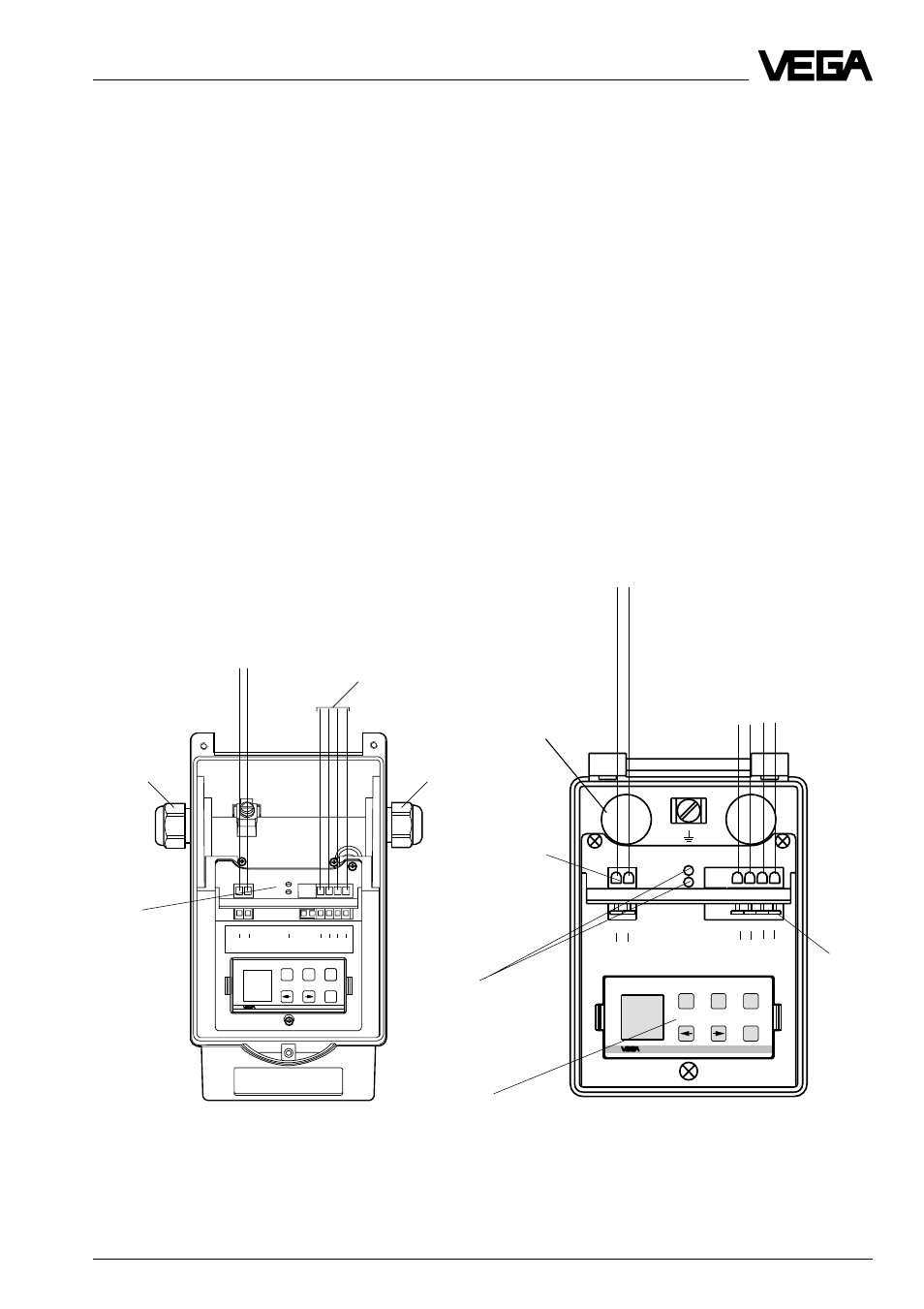

Конструкция с алюминиевым корпу-
сом
Гнезда для
подключения
интерфейсно-
го адаптера
VEGACONNECT
2 (гнездо свя-
зи)
Электрическое подключение
5.2 Подключение датчика
После того как Вы смонтировали датчик в
положение измерения в соответствии с
указаниями в главе “4 Монтаж и установ-
ка”, открутите винты на верхней стороне
датчика. Крышку датчика в варианте с
дисплеем можно открыть. Открутите на-
кидную гайку держателя кабеля и сдвинь-
те ее примерно на 10 см вдоль оболочки
кабеля. Накидная гайка защищена замком
безопасности от саморазвинчивания.
Вставьте кабель в отверстие датчика.
Снова закрутите накидную гайку и под-
ключите зачищенную жилу кабеля к соот-
ветствующей клемме.
Клеммы не имеют винтов. Нажмите вниз
на углубление белой лапки клеммы ма-
ленькой отверткой и вставьте медную
жилу провода в отверстие клеммы. Про-
верьте положение провода в клемме лег-
ким потягиванием подключенного провода.
Гнезда для подклю-
чения HART
®
– ЭВМ
или
VEGACONNECT 2
Питающее напря-
жение и цифро-
вой измеритель-
ный сигнал
Клеммы (max. се-
чение жилы 2,5
мм
2
)
Зажим
Вставляемый
регулировочный
модуль
MINICOM
Конструкция с пластмассовым кор-
пусом
Кабельный
ввод M20 x 1,5
На индикаторное уст-
ройство на крышке дат-
чика или на внешнее ин-
дикаторное устройство
VEGADIS 50
