VEGASON 54V … 56V
33
4.5 Удлинение патрубка
Ультразвуковой датчик имеет минималь-
ное измеряемое расстояние до жидкости
или насыпного материала. Это минималь-
ное расстояние Вы должны учитывать при
проектировании.В виде исключения, воз-
можно достичь требуемого минимального
расстояния и, таким образом, желаемой
высоты заполнения с помощью удлинения
патрубка. Однако, удлинение патрубка по-
вышает на его выходе уровень шума ульт-
развукового сигнала и может существенно
помешать измерению. Поэтому удлинение
патрубка предусматривайте лишь тогда,
когда другие возможности исключены, и
проводите его описанным ниже способом.
Удлинение патрубка для жидкости
Снимайте фаску и зачищайте косой срез
патрубка очень тщательно и обратите
внимание на гладкость внутренней стенки
патрубка. Патрубок нельзя погружать в
наполняемый материал, если на него могут
налипнуть загрязнения и остатки запол-
няемого материала.

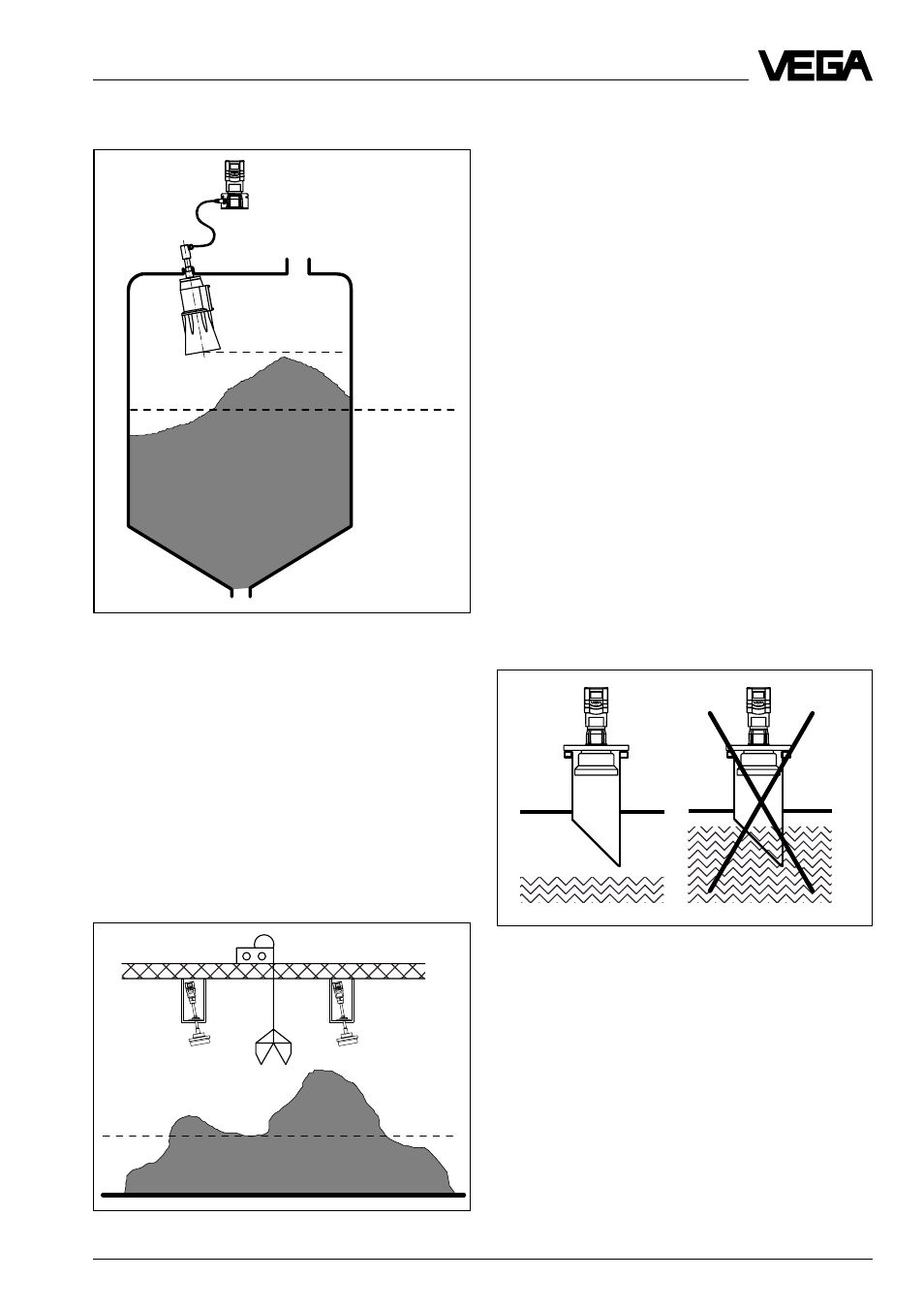

При налипаемом заполняемом материале патрубок
не должен погружаться в заполняемый материал
(VEGASON 54)
VEGASON 56 с резьбовым патрубком 1“
Базовая плос-
кость
Min. расстояние
Mонтаж и установка
Резьбовой патрубок
Ось патрубка должна указывать на по-
верхность заполняемого материала. Бла-
гоприятнее использование вариантов с по-
воротным крепежным устройством (тип В,
С)
Насыпные кучи
Большие насыпные кучи вы измеряете не-
сколькими приборами, которые могут быть
закреплены, например, на балке крана.
При насыпных конусах имеет смысл на-
правлять датчики на плоскость сыпучего
материала.
Звуковые преобразователи на балке крана над на-
сыпной кучей
Выбирайте диаметр патрубка по возмож-
ности большим, а длину патрубка по воз-
можности маленькой. Обратите внимание
на то, чтобы отверстие патрубка не имело
задиров, чтобы сделать минимальным
ложный эхо-сигнал.
