1 Описание прибора
1.1 Принцип действия
Непрерывное измерение уровня заполне-
ния с помощью ультразвуковых датчиков
основано на измерении времени прохож-
дения ультразвуковых импульсов.
Датчики серии VEGASON 54…56 являются
новым поколением очень компактных уль-
тразвуковых датчиков для измерения
уровня заполнения. Они разработаны для
жидкостей и специально для сыпучих ма-
териалов и для больших диапазонов изме-
рения. Преимущественное их использова-
ние для силоса, бункеров или для матери-
алов в виде куч.
Из-за маленьких размеров корпуса и
крепления компактные датчики являются,
прежде всего, чрезвычайно выгодными по
цене наблюдателями уровня заполнения.
С помощью встроенной индикации и осо-
бенной интеллектуальности датчика при
большом диапазоне измерения они пред-
ставляют преимущества ультразвукового
измерения уровня заполнения в тех слу-
чаях, в которых прежде вынуждены были
отказываться от преимуществ бесконтак-
тного измерения.
Как выходной и измерительный сигнал они
имеют цифровой выходной сигнал, кото-
рый далее обрабатывается в устройстве
формирования сигнала VEGAMET или цен-
тре формирования сигнала VEGALOG.
Принцип измерения
Пьезокерамический высокопроизводи-
тельный ультразвуковой преобразователь
излучает направленные ультразвуковые
импульсы, которые сыпучие материалы и
жидкости отражают от своей поверхнос-
ти. По времени прохождения и форме сиг-
нала отраженных ультразвуковых им-
пульсов измерительная электроника опре-
деляет точное расстояние до измеряемой
среды. Преобразователь работает при
этом попеременно как излучатель и при-
емник. Как приемник ультразвуковой пре-
образователь является высокочувстви-
тельным пьезомикрофоном.
С учетом физической скорости звука и
времени прохождения излученного ульт-
развукового импульса измерительная
электроника высчитывает точное рассто-
яние между преобразователем и поверх-
ностью заполнения. Расстояние затем
преобразуется в измерительный сигнал,
пропорциональный уровню заполнения, и в
соответствии с параметрированием дат-
чика выдается точный уровень заполне-
ния.
Так как скорость звука зависит от темпе-
ратуры, ультразвуковой преобразователь
непрерывно определяет окружающую
температуру, так что уровень заполнения
выдается также точно при изменяющейся
окружающей температуре.

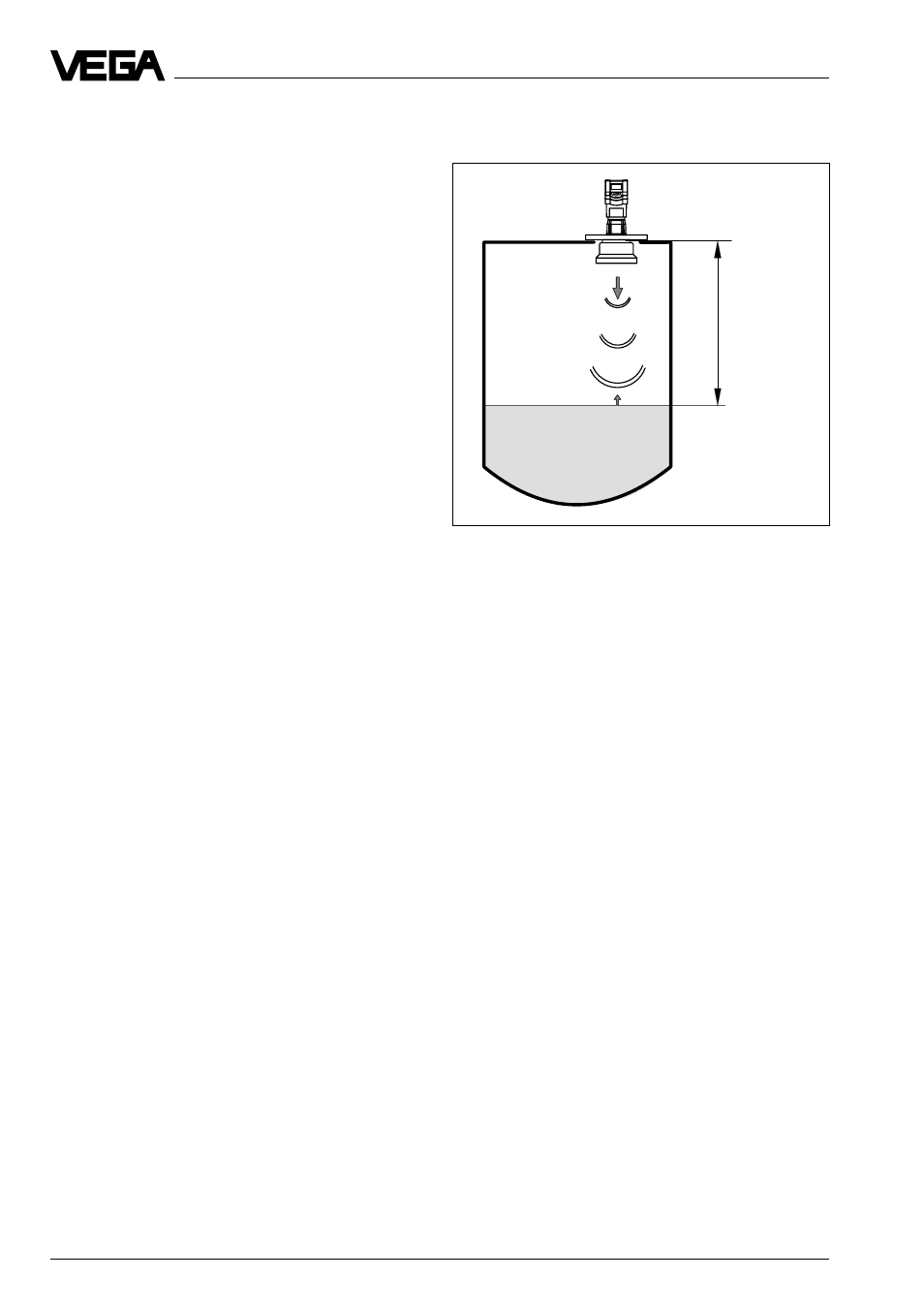

посылает - отражает – принимает
