Выпуклая крыша резервуара, Открытый резервуар – Инструкция по эксплуатации VEGA VEGASON 54V…56V
Страница 31
VEGASON 54V … 56V
31
< 100 mm
< 400 mm
Открытый резервуар
min. измеряе-
мое расстояние
Выпуклая крыша резервуара
На выпуклых крышах резервуаров монти-
руйте, пожалуйста, прибор не в середине
резервуара, а примерно на расстоянии
1
/
2
радиуса резервуара от середины. Выпук-
лые крыши резервуаров влияют на ульт-
развуковые импульсы как параболическое
зеркало. Если преобразователь звука на-
ходится в самом центре параболической
крыши резервуара, то он особенно сильно
воспринимает все ложные эхо-сигналы.
Поэтому обратите внимание на монтаж
Mонтаж и установка
Базовая плоскость

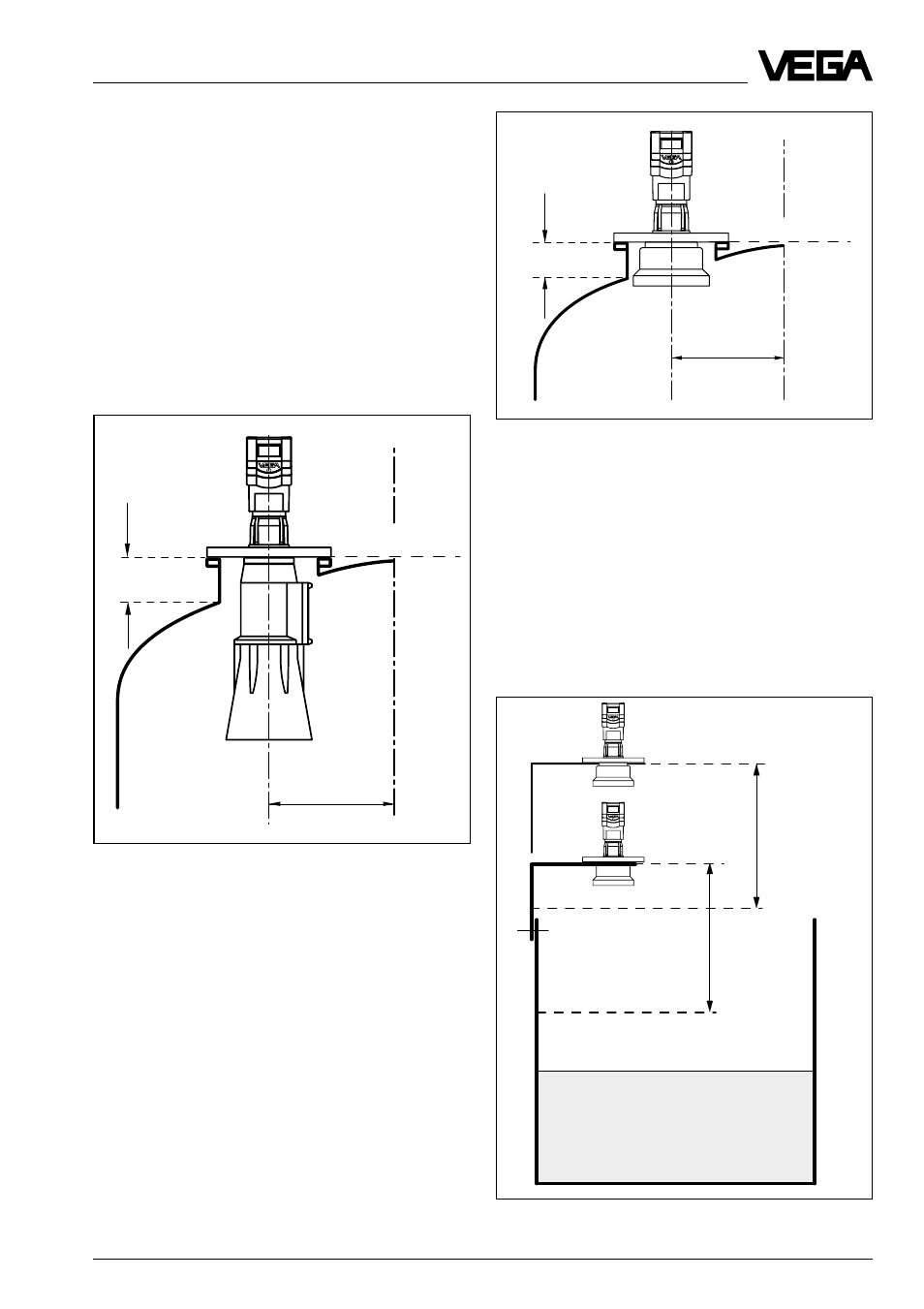

VEGASON 54 на выпуклой крыше резервуара, схе-
ма годится также для VEGASON 55
Базовая
плоскость
1
/
2
радиуса резервуара
VEGASON 56 на выпуклой крыше резервуара
Базовая плос-
кость
1
/
2
радиуса резервуара
Открытый резервуар
На открытых резервуарах рекомендуется
установка приборов на монтажной опоре.
Монтируйте датчик с его незначительным
весом на укрепленной опоре и обратите
внимание на достаточное расстояние от
стенки резервуара.
min. измеряе-
мое расстояние
Базовая плос-
кость
вне этой центральной точки, Вы избежи-
те, таким образом, усиленного параболи-
ческого ложного эхо-сигнала.
