VEGASON 54V … 56V
27
Монтаж и установка
Подклю-
чающий
цилиндр
Монтаж-
ная скоба
Канавка для фиксации
винта
Монтажная канавка
(после монтажа не дол-
жна быть видна)
Подклю-
чающий
цилиндр

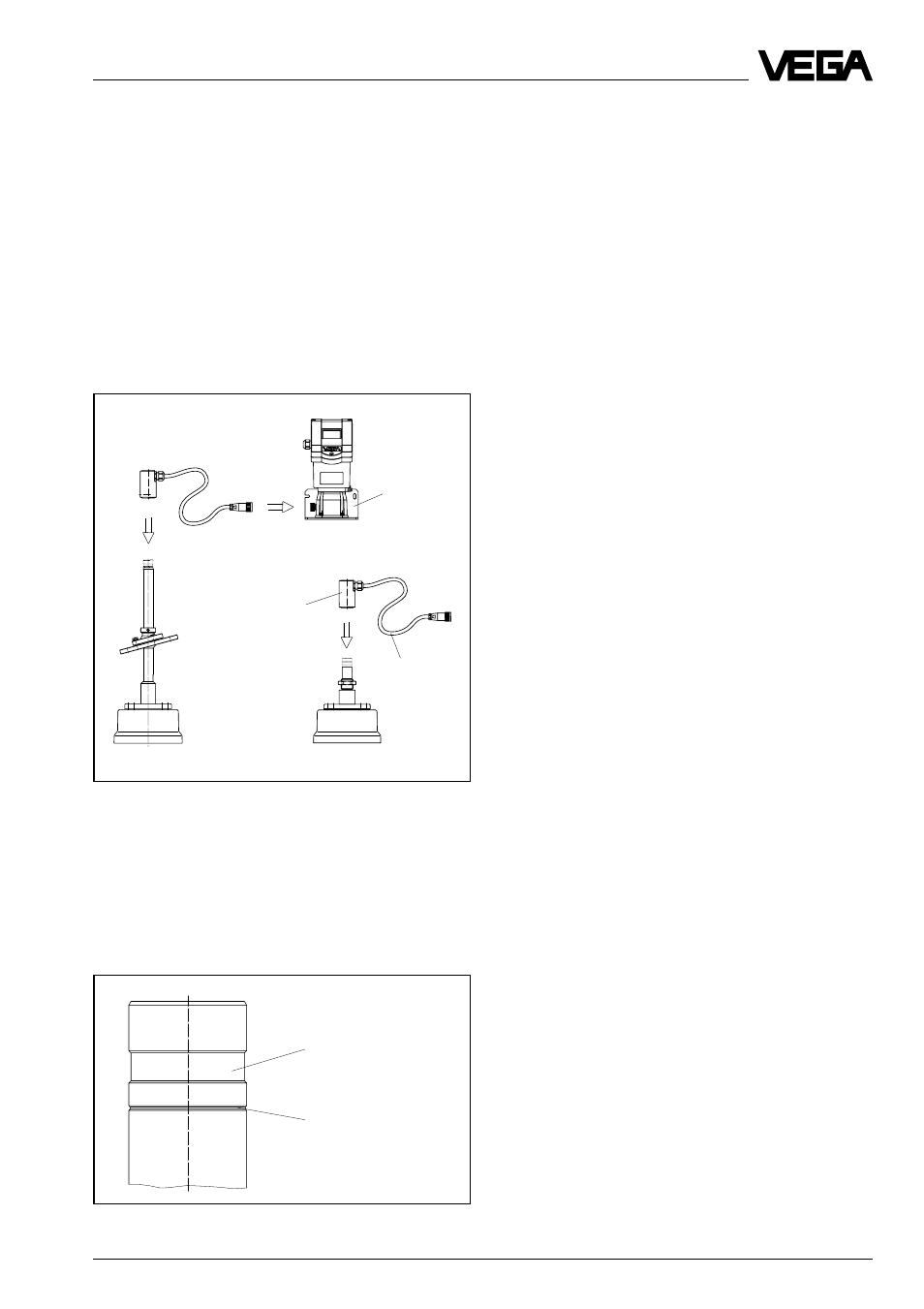

Исполнение С и D
Датчики исполнения C и D поставляются
тремя частями (звуковой преобразова-
тель, электроника датчика и кабель зву-
кового преобразователя). Как в исполне-
нии В монтируйте сначала звуковой пре-
образователь. Вы найдете на конце трубы
звукового преобразователя четырехпо-
люсный разъем. Ответная часть разъема
находится в подключающем цилиндре ка-
беля звукового преобразователя. Вставь-
те разъем подключающего цилиндра в
разъем трубы звукового преобразователя.
На конце трубы звукового преобразовате-
ля Вы увидите широкую и узкую канавку.
Широкая канавка служит для фиксации
подключающего цилиндра находящимся в
нем винтом. Узкая канавка служит для
маркировки монтажа.
Легкими колебательными движениями
толкайте подключающий цилиндр на тру-
бу звукового преобразователя до тех пор,
пока монтажная канавка больше не будет
видна.
Когда подключающий цилиндр закроет
монтажную канавку, зафиксируйте ци-
линдр двумя винтами. Используйте для
этого ключ с внутренним шестигранником
5 мм (Imbus).
Монтируйте электронику датчика на же-
лаемом месте. Электроника датчика нахо-
дится на монтажной скобе, так что она
может быть закреплена на ровной под-
ставке или на стене. Обратите внимание
на то, чтобы корпус электроники датчика
был закреплен так, чтобы выше корпуса
было достаточно свободного простран-
ства для открывания крышки.
В заключение вставьте разъем на другом
конце кабеля звукового преобразователя
в ответную часть разъема на корпусе
электроники.
Указание:
При прокладывании кабеля звукового пре-
образователя следует избегать сильных
перегибов кабеля. Речь идет о специаль-
ном кабеле, который в противном случае
может быть поврежден.
Кроме того, обратите внимание на то, что-
бы кабель не был поврежден во время ра-
боты. Через экранированные жилы кабеля
передается сигнал с напряжением пример-
но 1 кВ, так что в Ех – областях при по-
вреждении кабеля может возникнуть
опасность.
