40
VEGASON 54V … 56V
Электрическое подключение
VEGAMET
515V
> 0,1µF
250 V AC
VEGAMET
515V

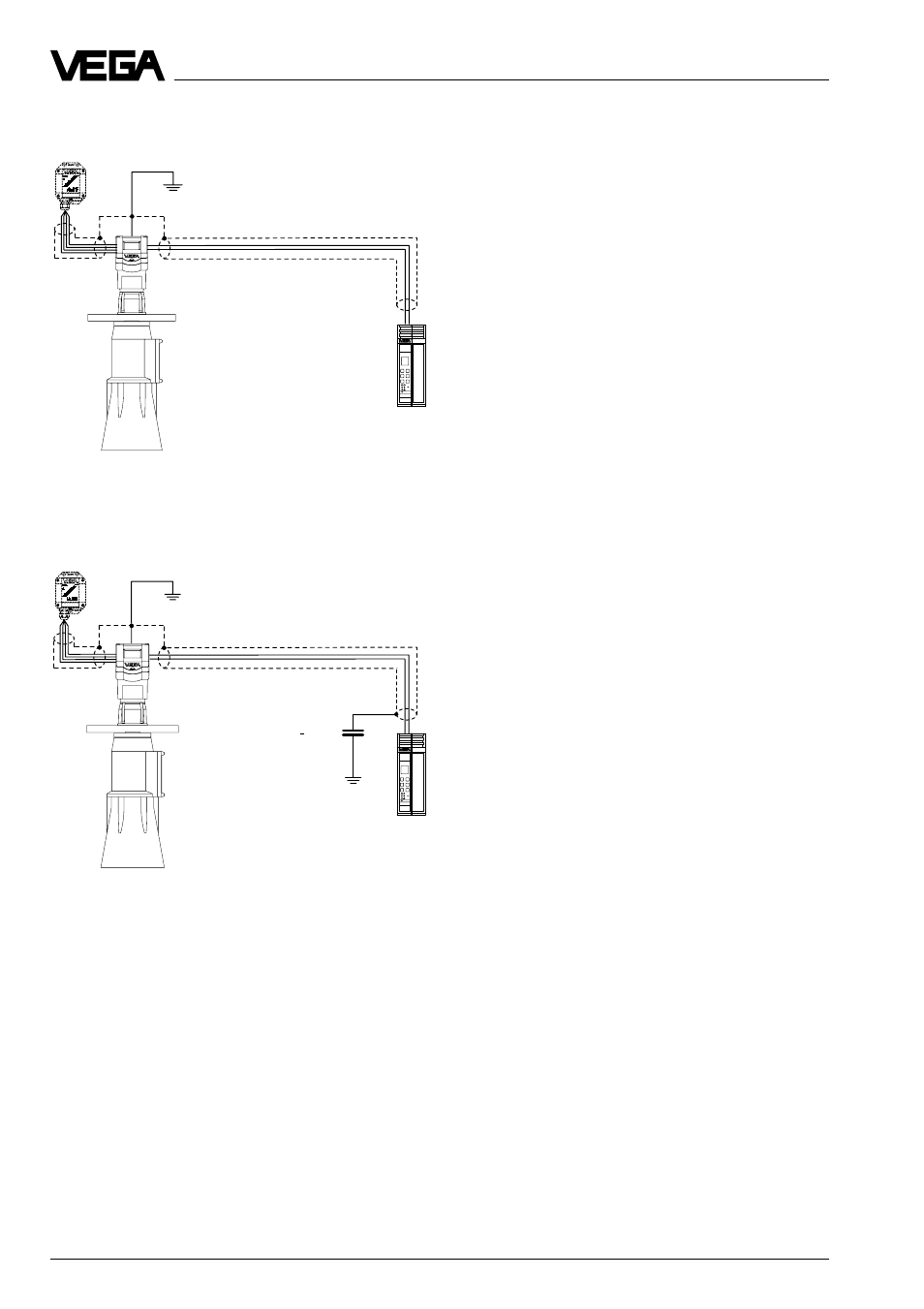

Заземление с одной стороны на
датчике
Заземление с двух сторон (на устрой-
стве формирования сигнала через кон-
денсатор разделения потенциала)
Экранирование провода датчика
Очень часто “электромагнитные загрязне-
ния” из-за электронных приводов, энерго-
проводов и излучателей сигналов выраже-
ны так сильно, что провод датчика дол-
жен быть экранирован.Мы рекомендуем
вам экранирование. Оно также предотвра-
тит будущие помехи. Желательно экран
кабеля с двух сторон заземлить. При этом
следует учесть, чтобы по экрану не про-
текал никакой уравнительный ток. Урав-
нительные токи предотвращаются при
двухстороннем заземлении экрана кабеля
тем, что на одной стороне (например, в
шкафу распределительного устройства)
экран соединяется с потенциалом земли
через конденсатор (например, 1 мкФ,
250 В). По возможности используйте за-
земляющую шину с низким сопротивлени-
ем (заземленный фундамент, заземленные
диски или контур заземления).
Внимание Ех-защита!
При Ех – использовании по причине утеч-
ки потенциала запрещается заземление с
двух сторон. Если прибор используется во
взрывоопасных зонах, то нужно обяза-
тельно учитывать необходимые предписа-
ния, свидетельство соответствия и сви-
детельство проверки конструктивных ма-
териалов датчиков и разделителя пита-
ния или разделительного трансформатора
(например, DIN 0165).
Обратите внимание при этом на прилагае-
мые к Ех - датчикам документы и имею-
щиеся в них листки данных безопасности.
