Электрическое подключение

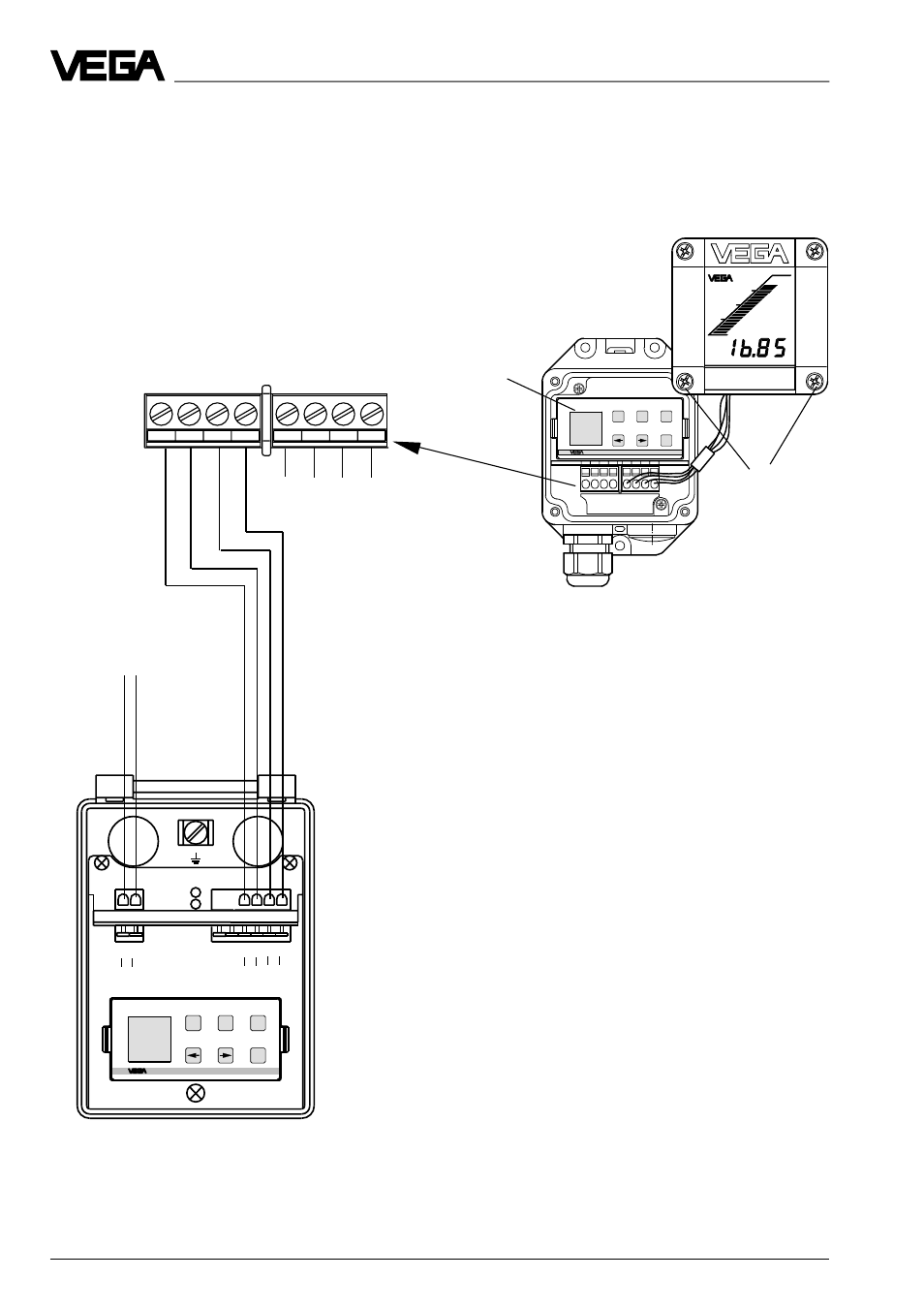

5.3 Подключение внешнего индикаторного устройства VEGADIS 50
Отвинтите 4 винта на крышке корпуса
VEGADIS 50.
Вы можете процесс подключения облег-
чить тем, что зафиксируете крышку кор-
пуса во время подключения справа на кор-
пусе двумя винтами (картинка).
VEGADIS 50
Винты
ВЫХОД
(к датчикуr)
ДИСПЛЕЙ
(на крышке инди-
катора)
Напряжение
питания
Регулировоч-
ный модуль
