Инструкция по эксплуатации VEGA VEGASON 54V…56V
Страница 48
48
VEGASON 54V … 56V

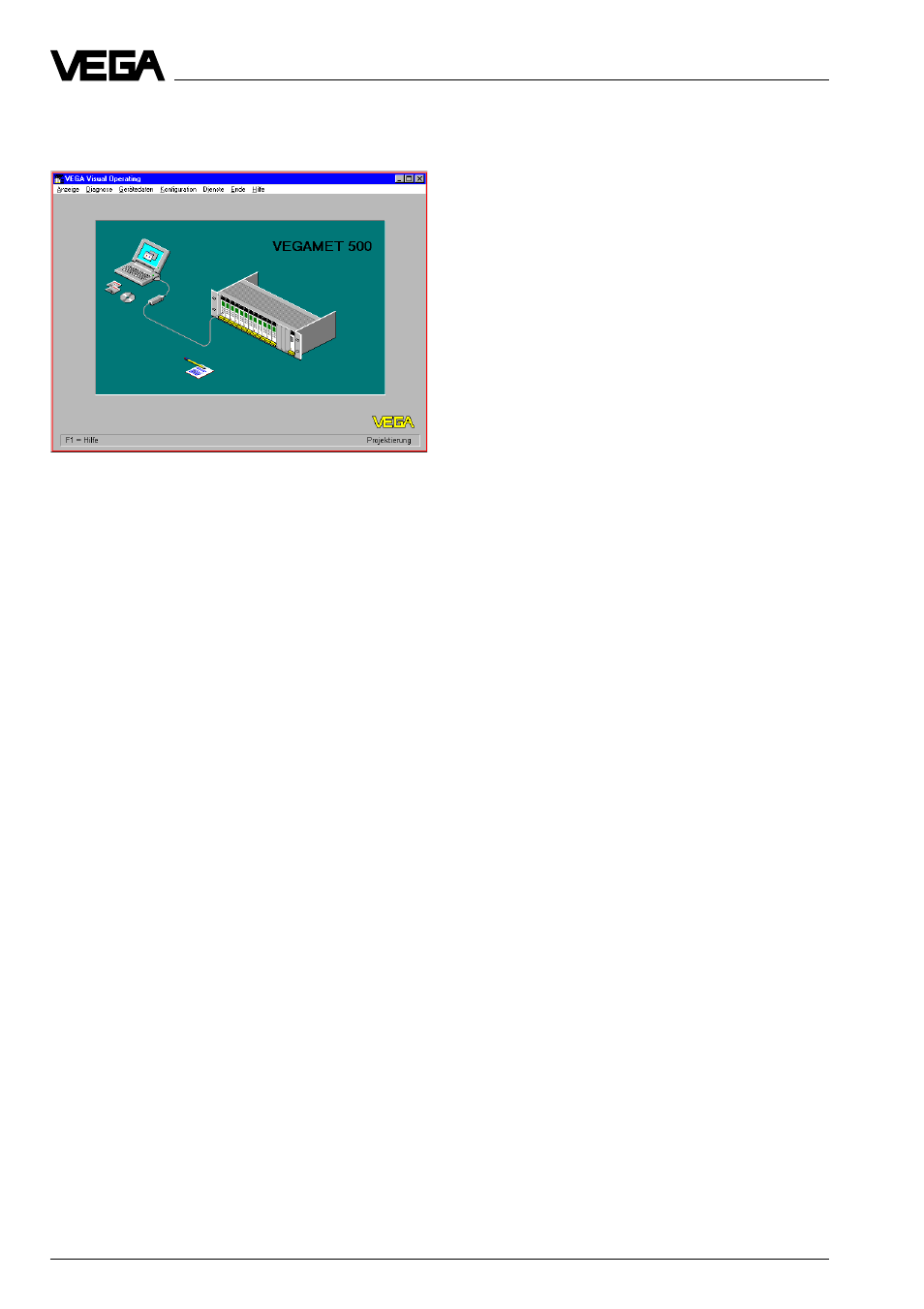

Запуск в работу - Настройка с ПЭВМ и VEGAMET
• Нажмите “OK” и Вы окажетесь в окне
главного меню.
Прежде, чем Вы начнете конфигура-
цию:
Устройства формирования сигнала скон-
фигурированы в соответствии с датчика-
ми, которые Вы заказываете для подклю-
чения к ним.
Как правило, используется сконфигури-
рованное устройство формирования сиг-
нала.
Поэтому в меню “Konfiguration”, которое за-
тем следует в обычных случаях, Вы не
должны указывать никаких данных и мо-
жете выбирать, как правило, непосред-
ственно меню “Parametrieren”.
Если Ваши устройства формирования сиг-
налов оказались несконфигурированы,
начинайте с главы “Конфигурация”, следу-
ющей далее на этой странице, и переходи-
те затем к следующей главе “Параметри-
рование”.
Независимо от того, используется ли из-
мерительная система (система из датчика
и устройства формирования сигнала
VEGAMET или из датчика и центра фор-
мирования сигнала VEGALOG) с математи-
ческим обеспечением VVO, устройством
формирования сигнала или регулировоч-
ным модулем MINICOM система обслужи-
вания всегда одинакова:
- сначала в меню “Konfiguration” определя-
ют место измерения и конфигурируют
измерительную систему, а затем
- в меню “Ger
ä
tedaten” осуществляют па-
раметрирование датчиков.
Конфигурация
При запуске в работу измерительной сис-
темы Вы встретите два понятия: “Конфи-
гурирование” и “Параметрирование”. Изме-
рительная система запускается в работу
сначала с помощью конфигурирования, а
затем – параметрирования.
Конфигурирование
Под понятием “Конфигурирование” пони-
мают основные регулировки VEGAMET .
Вы сообщаете VEGAMET при этом среди
прочего данные измерений (уровень за-
полнения, уровень, дистанция…), имя мес-
та измерения и канал входа. Конфигура-
ция соответствует, таким образом, как бы
электронному каблированию и описанию
VEGAMET. Коротко: какой датчик для
чего, куда.
Параметрирование
После конфигурации Вы праметрируете
каждый отдельный датчик. Это означает
отрегулировать датчик на заданный диа-
пазон работы и настроить на конкретное
использование измерений. При этом Вы
сначала сообщаете датчику, какой явля-
ется дистанция до заполняемого материа-
ла (какой уровень заполнения) “пусто” и
какой “полно”. Это обозначается как на-
стройка. При этом Вы выбираете в каких
измеряемых величинах (объем, масса…) и
в каких единицах (м
3
, гал., литр…) должно
выдаваться измеряемое значение. В под-
меню “Sensoranpassung” Вы даете элект-
ронике датчика информацию о конкрет-
ном окружении измерения, как например,
быстрое изменение измеряемых значений,
образование пены, выделение газов, сы-
пучий материал или жидкость.
