VEGASON 54V … 56V
Запуск в работу - Настройка с ПЭВМ и VEGALOG
Параметрирование
В меню “Ger
ä
tedaten/Parametrieren” выпол-
ните все важные настройки датчика.

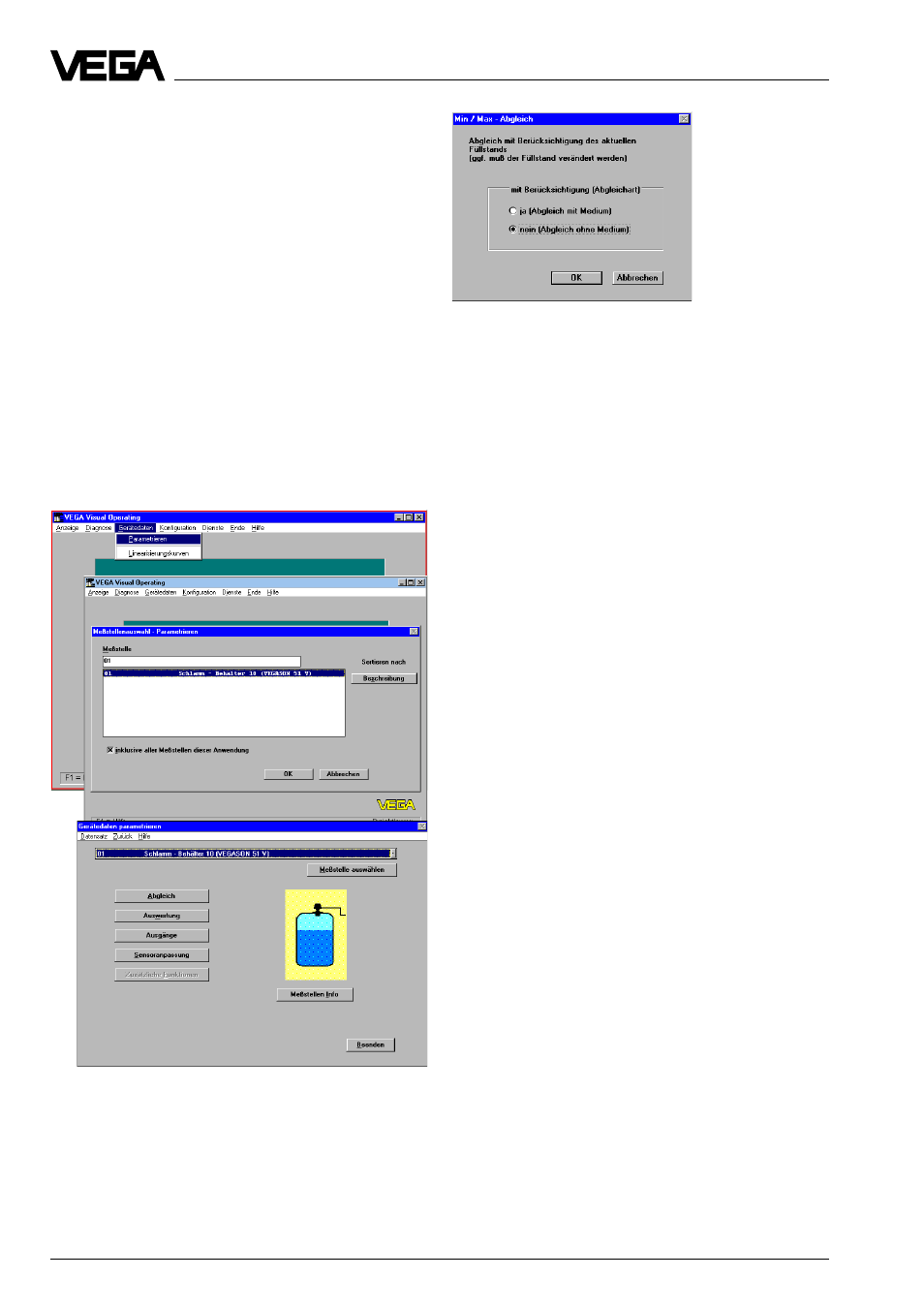

Настройка
• Выберите меню “
Gerätedaten
/
Parametrieren” и затем датчик который
Вы хотите параметрировать.
Вверху открывшегося окна меню Вы уви-
дите заданное ранее имя места измерения
и описание места измерения.
Если Вы конфигурировали только один
датчик на устройстве формирования сиг-
нала то, конечно, для выбора у Вас будет
только один датчик.
• Выберите сначала “Abgleich”.
• Затем нажмите в окне меню “Abgleich”
на “Min/Max-Abgleich”.
Вы можете производить min/max - на-
стройку “со средой” (настройка на основе
конкретного уровня заполнения) или “без
среды” (не учитывая конкретный уровень
заполнения, то есть также при пустом ре-
зервуаре).
Как правило, производят настройку без
среды, потому что во время настройки Вы
полностью независимы от реального уров-
ня заполнения резервуара.
Если Вы хотите производить настройку со
средой, то Вы должны min-настройку про-
водить с пустым (также частично пустым)
резервуаром и max-настройку с заполнен-
ным (частично заполненным) резервуа-
ром.
Удобно и быстро поэтому, как в примере,
проводить настройку без среды.
• Выберите “nein (настройка без среды)”.
• Выберите в следующем окне, хотите ли
Вы настраивать в метрах (м) или футах
(ft).
• Укажите дистанцию для верхнего и
нижнего уровня заполнения и соответ-
ствующий уровень заполнения в %.
В примере 0 % заполнения соответствует
дистанции 3,400 м, а 100 % заполнения -
дистанции 0,500 м.
Указание:
Датчик может определять уровень запол-
нения только внутри заданного рабочего
диапазона. Для определения уровня за-
полнения вне рабочего диапазона нужно
соответственно откорректировать рабо-
чий диапазон в меню “Sensoranpassung/
Messumgebung”.
