Инструкция по эксплуатации VEGA VEGASON 54V…56V
Страница 55
VEGASON 54V … 56V
55
Запуск в работу - Настройка с ПЭВМ и VEGAMET
Эхо - кривая
Если при наблюдении за эхо-кривой Вы
получили сильный ложный эхо-сигнал из-
за конструкций резервуара, может помочь
корректировка положения установки
(если возможно), которая локализует и
уменьшит величину ложного эхо-сигнала.
С помощью пункта меню “Echokurve” Вы
можете увидеть уровень ультразвукового
эха.

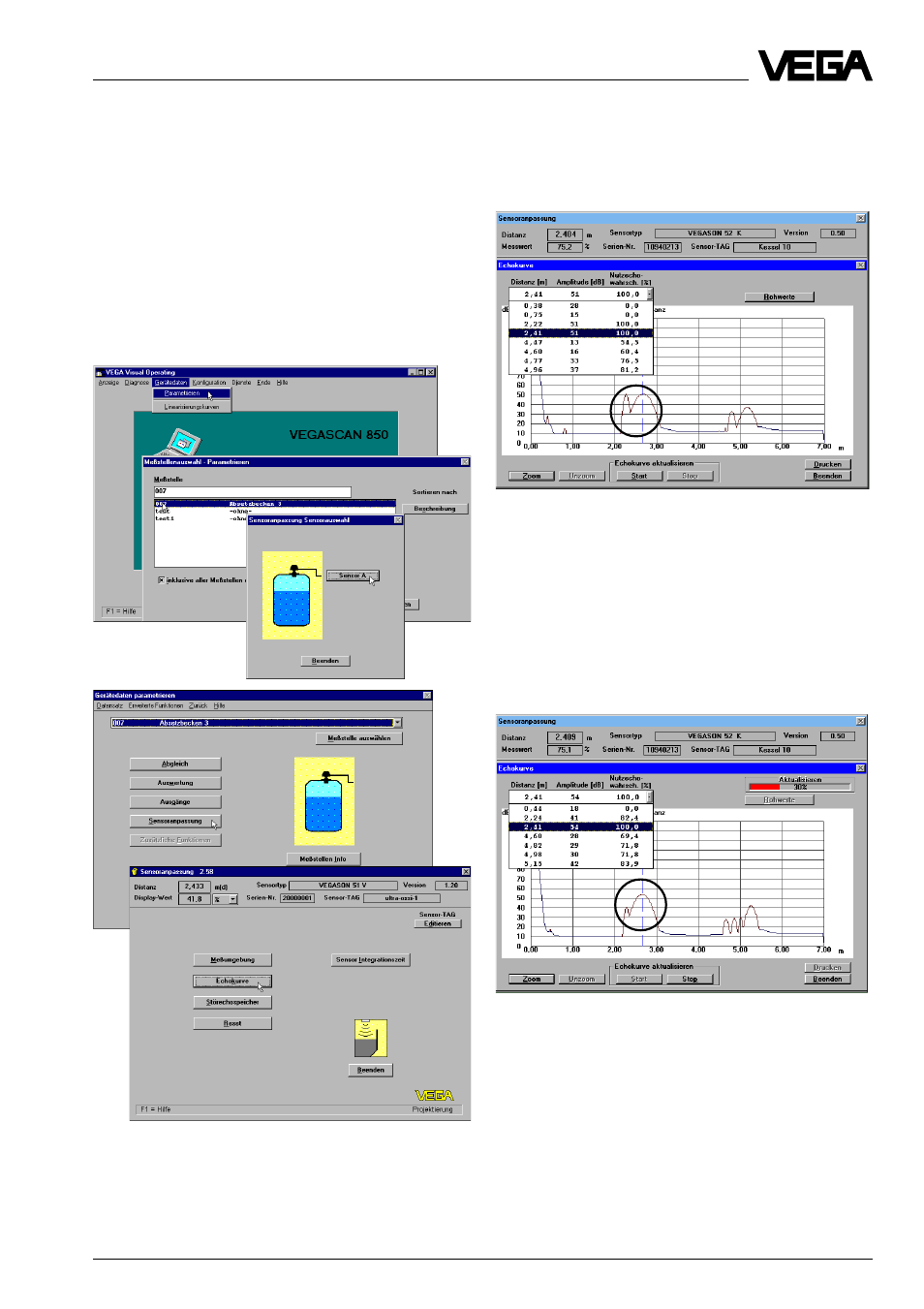

На следующей картинке Вы видите эхо-
кривую перед корректировкой угла уста-
новки (направление на поверхность за-
полняемого материала) с ложным эхо-сиг-
налом, который почти такой же величины,
как и эхо от заполняемого материала и
обусловлен распоркой резервуара.
На следующей картинке Вы видите эхо-
кривую после оптимального направления
датчика на поверхность заполняемого ма-
териала (ось датчика вертикально на-
правлена к поверхности заполняемого ма-
териала.).
Вы видите, что ложный эхо-сигнал от рас-
порки резервуара сейчас примерно на 10
дБ меньше, чем полезное эхо, и таким об-
разом не может больше влиять на измере-
ния.
• Покиньте окно меню “ Echokurve”, нажав
на “Beenden”.
