VEGASON 54V … 56V
Запуск в работу - Настройка с ПЭВМ и VEGAMET

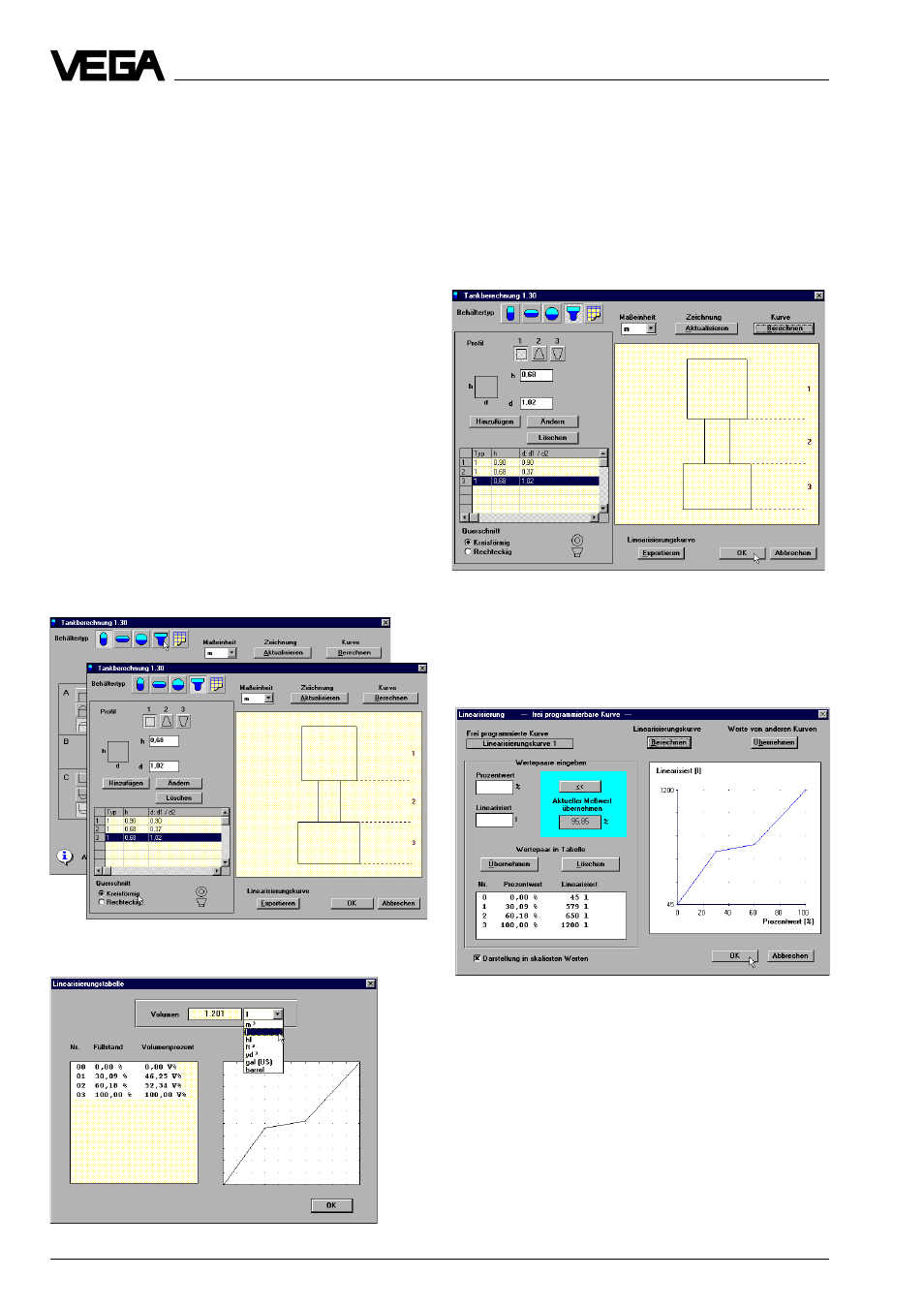

Открывается программа расчета резерву-
ара. Наверху слева выберите тип резер-
вуара (стоящий цилиндрический резер-
вуар, лежащий цилиндрический резерву-
ар, круглый, любая форма резервуара или
матрица). Если Вы выбираете матрицу, мо-
жете ввести свободно программируемую
линеаризированную кривую на основе
опорных точек. Ввод соответствует вводу
пар значений (опорных точек), как описа-
но выше.
В следующем примере программа расчета
резервуара высчитывает линеаризиро-
ванную кривую резервуара, который со-
ответствует резервуару из предыдущего
примера расчета в литрах.
• Нажмите на любую форму резервуара и
выберите три круглых сегмента резер-
вуара с размерами 0,9 м • 0,9 м (высота
на диаметр), 0,68 м • 0,37 м и 0,68 м •
1,02 м (эта форма резервуара соответ-
ствует форме резервуара из примера
расчета в литрах).
• Нажмите на “Berechnen”.
После короткого времени расчета индици-
руется уровень заполнения в процентах
от интервала измерения и соответствую-
щие проценты объема. Рассчитанная кри-
вая выдает это соотношение в виде диаг-
раммы.
• Покиньте таблицу линеаризации, нажав
“OK”.
Вы опять находитесь в окне меню
“Tankberechnung”.
• Нажмите “OK”. Этим Вы запоминаете
расчет резервуара.
Вы опять находитесь в окне меню
“Linearisierung — frei programmierbare
Kurve —”, и Вам индицируется процентное
значение объема к процентному значению
высоты заполнения. Если Вы нажмете
внизу слева в окне меню “Darstellung in
skalierten Werten”, то индицируется масш-
табированная величина в литрах в соот-
ветствии с настройкой, осуществленной в
меню “Ger
ät
edaten/Parametrieren/
Auswertung/Wertzuweisung”.
