VEGASON 54V … 56V
Технические данные
0
5
10
15
20
25W max.
0
100
200
300
400
500
600
700
800
900
1000m
2,5 mm
2
1,5 mm
2
0,75 mm
2
1,0 mm
2
Длина
кабеля
2,5 mm
2
1,5 mm
2
0
5
10
15
20
25W max.
0
100
200
300
400
500
600
700
800
900
1000m
0,75 mm
2
1,0 mm
2
Длина
кабеля

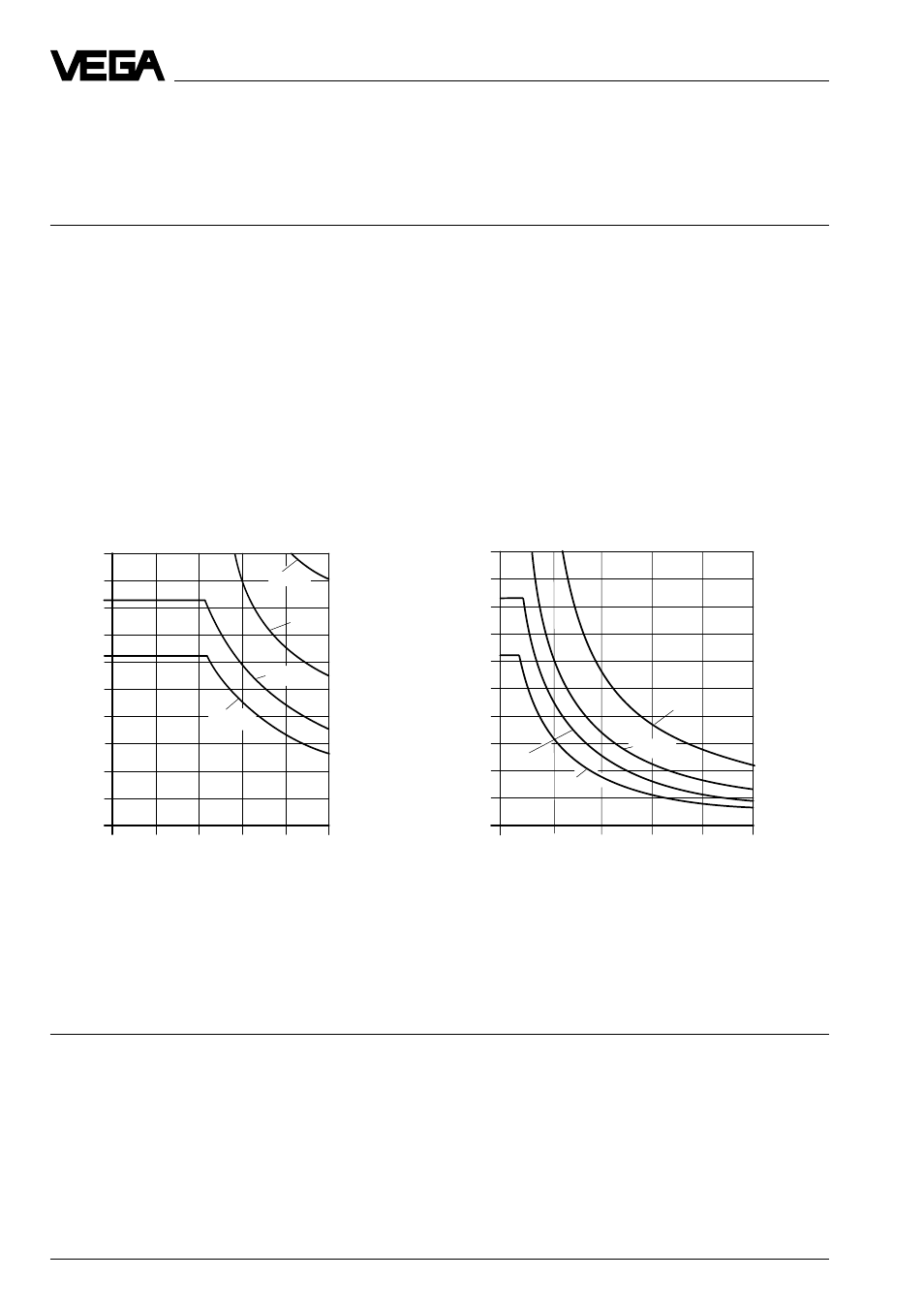

Суммарная мощность всех датчи-
ков на двухжильном кабеле
Суммарная мощность всех датчи-
ков на двухжильном кабеле
3 Технические данные
3.1 Данные
Энергопитание
Питающее напряжение
питание датчика осуществляется от устрой-
ства формирования сигнала VEGAMET, центра
формирования сигнала VEGALOG или устрой-
ства VEGASCAN 850
(1 … 15 датчиков на двухжильном проводе)
Минимальное напряжение датчика
17 В
Потребляемая мощность
max. 1,5 Вт
Потребляемый ток
90 мA
Общее сопротивление
в зависимости от мощности подключенного
(сигнальный и питающий провод)
датчика на один подключенный кабель, см.
диаграмму общего сопротивления, однако
макс. 15 Ом на жилу или длина кабеля 1000 м
Питание от системы формирования
Питание от устройства форм. сигнала VE-
сигнала VEGASCAN 850
GAMET или центра форм. сигнала VEGALOG
Диапазон измерения
(Базовой плоскостью датчиков исполнения B … D является конец звукового
преобразователя. У конструкции датчика А базовой плоскостью является ниж-
няя сторона фланца)
VEGASON 54
1,0 … 25 м
VEGASON 55
0,8 … 45 м
VEGASON 56
- исполнение A
1,8 … 70 м
- исполнение B … D
1,4 … 70 м
