Запуск в работу - Настройка с ПЭВМ и VEGAMET
Расчет лежащего цилиндрического ре-
зервуара

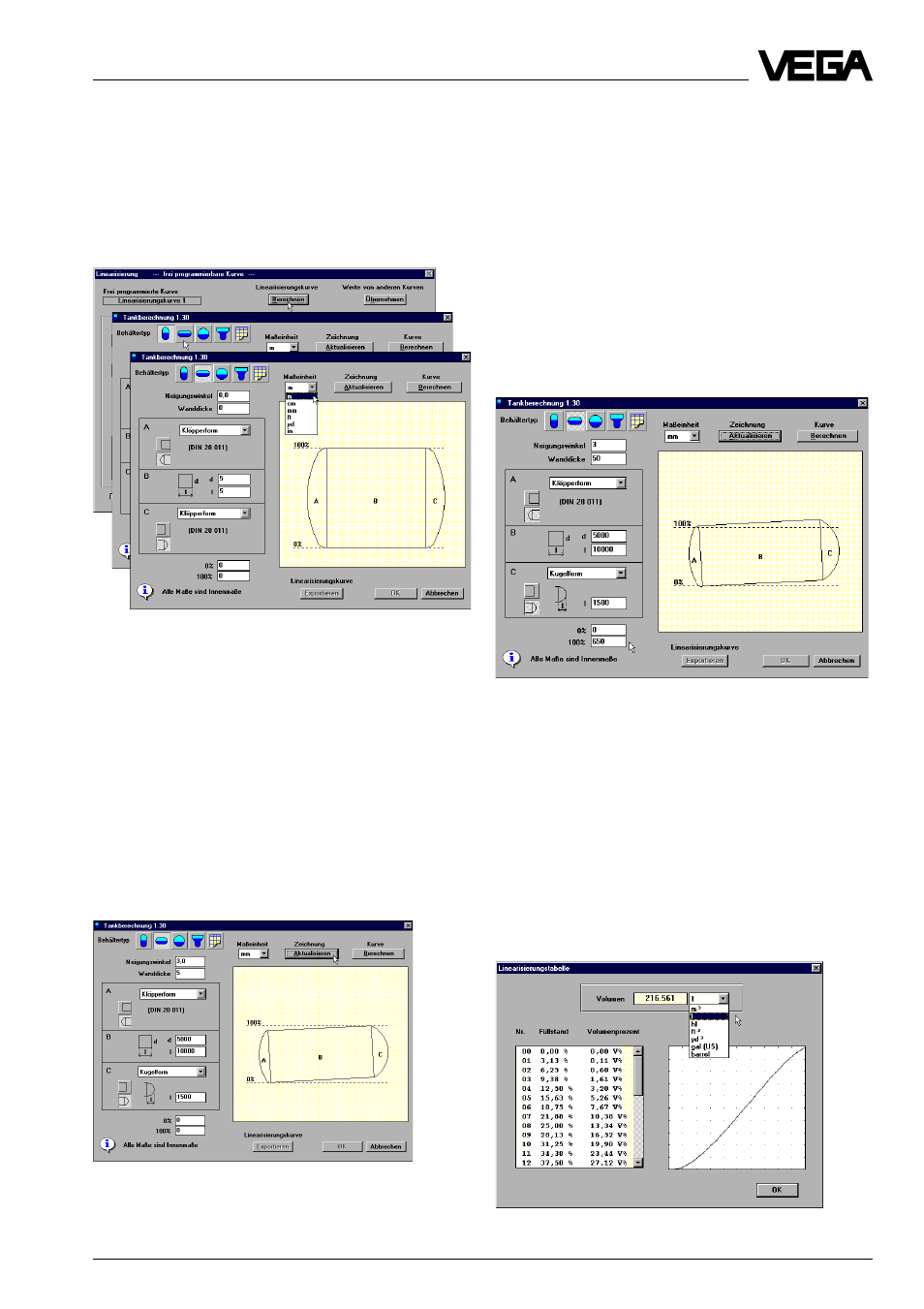

• Нажмите в окне меню “Linearisierung —
frei programmierbare Kurve —” на
“
Berechnen ”, и в окне меню “Tankberech-
nung” на символ лежащего цилиндричес-
кого резервуара.
Открывается окно меню для ввода дан-
ных лежащего цилиндрического резервуа-
ра.
• Выберите единицу измерения, которая
должна быть использована при вводе
размеров резервуара, например, мм.
Проследим ввод данных лежащего цилин-
дрического резервуара, наклоненного на
3
0 , с длиной цилиндра 10000 мм, диамет-
ром 5000 мм. Цилиндрический резервуар
имеет на правом конце сферическую фор-
му 1500 мм, а на левом конце плоскую
форму.
Указание: Внизу слева в окне меню “Tank-
berechnung” имеется указание “Alle MaЯe
sind InnenmaЯe (все размеры являются
внутренними размерами)”.
Программа расчета рассчитывает на осно-
ве внутренних размеров резервуара его
объем. Ввод данных толщины стенки не-
обходим для расчета дна, так как его ма-
тематический расчет основывается на на-
ружных размерах. Над указанием “все
размеры являются внутренними размера-
ми” находятся два поля ввода данных с
числами процентов 0 % и 100 %. Здесь Вы
можете переместить линию 100 % или ли-
нию 0 %. В примере линия 100 % заполне-
ния находится на расстоянии 650 мм от
верхнего края резервуара (внутри).
• Нажмите на „Berechnen”.
После короткого времени расчета Вы по-
лучите рассчитанную таблицу линеариза-
ции. С помощью 32 опорных точек выда-
ется функция объема резервуара в зави-
симости от степени высоты заполнения.
Резервуар в примере имеет на линии 100 %
заполнение в 216561 литр или 216,6 м
3 . Вы
можете также получить значение объема
в баррелях, галлонах, кубических ярдах
или кубических фунтах.
