VEGASON 54V … 56V
37
2 m
4 m
6 m
8 m
10 m
20 m
30 m
B
A
Max. измеряе-
мое расстояние
Расстояние датчи-
ка до стенки ре-
зервуара
Кривая 1 (жидкость)
Кривая 2 (сып. ма-
териалы)
ки, винты или сварные швы накладывают
свое эхо на эхо заполняемого материала,
т.е. на полезное эхо. Поэтому обратите
внимание на достаточное расстояние дат-
чика от стенки резервуара в зависимости
от максимального расстояния измерения
(значение В на диаграмме). Мы рекомен-
дуем вам при хороших условиях отраже-
ния (жидкость, никаких встроенных кон-
струкций в резервуаре) предусматривать
расстояние датчика в соответствии с
кривой 1 диаграммы. При максимальной
измеряемой дистанции, например, 10 м
расстояние звукового преобразователя
составляло бы по кривой 1 примерно 1,5 м.
У сыпучих материалов с плохими условия-
ми отражения стремитесь обеспечить
расстояние от стенки резервуара в соот-
ветствие с кривой 2 диаграммы. При
особенно плохих условиях измерения мо-
жет быть необходимым расстояние до
стенки резервуара выбрать еще большим,
или ложный эхо-сигнал дополнительно
уменьшить и ослабить его влияние по-
средством записи в датчик ложных эхо-
сигналов, для того чтобы датчик лучше
приспособить к измеряемой среде.
Mонтаж и установка

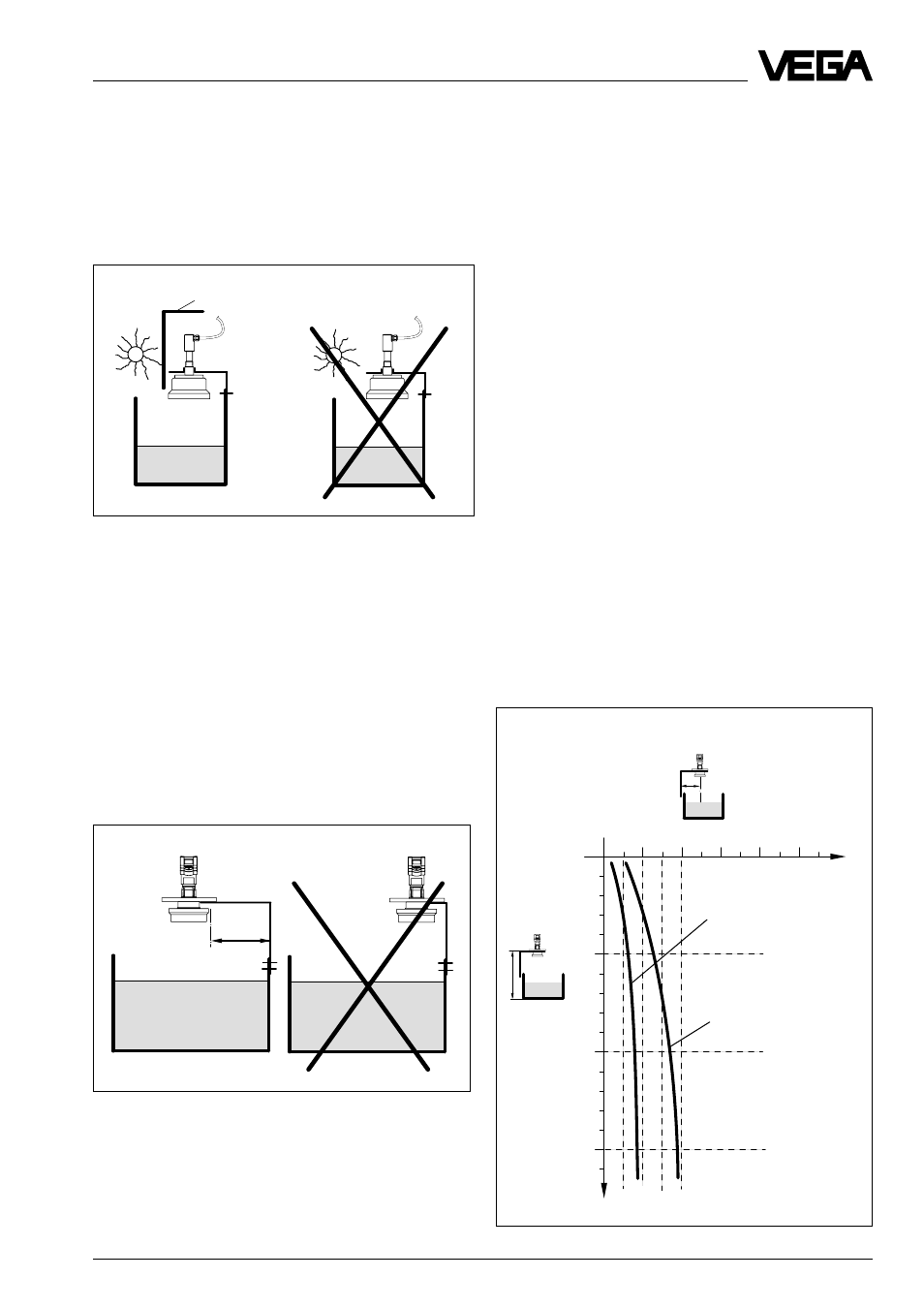

Сильные колебания температуры
Сильные колебания температуры, напри-
мер, от солнечных лучей вызывают ошиб-
ки измерений. Предусмотрите как вспомо-
гательное средство, экран от солнца.
Минимальное расстояние до запол-
няемого материала
Если не выдерживается заданное для
прибора минимальное расстояние до за-
полняемого материала, то приборы пока-
зывают неверные величины измерений.
Монтируйте приборы на необходимом ми-
нимальном расстоянии.
Датчик расположен слишком близко
к стенке резервуара
Датчик расположен слишком близко к стенке ре-
зервуара
Правильно
Неправильно
Сильные колебания температуры
Экран от солнца
Если датчик монтируется слишком близко
к стенке резервуара (значение А на диаг-
рамме), то это может вызвать сильный
ложный эхо-сигнал. Выступы резервуара,
налипания заполняемого материала, клеп-
