Инструкция по эксплуатации VEGA VEGASON 54V…56V
Страница 58
58
VEGASON 54V … 56V
0 m
100 % соотв. 1,27 м
95,79 % соотв. 1,463 м
Интервал
измерения
4,58 м
100 %
4,387 м
(95,79 %)
5,85 м соотв. 0 %

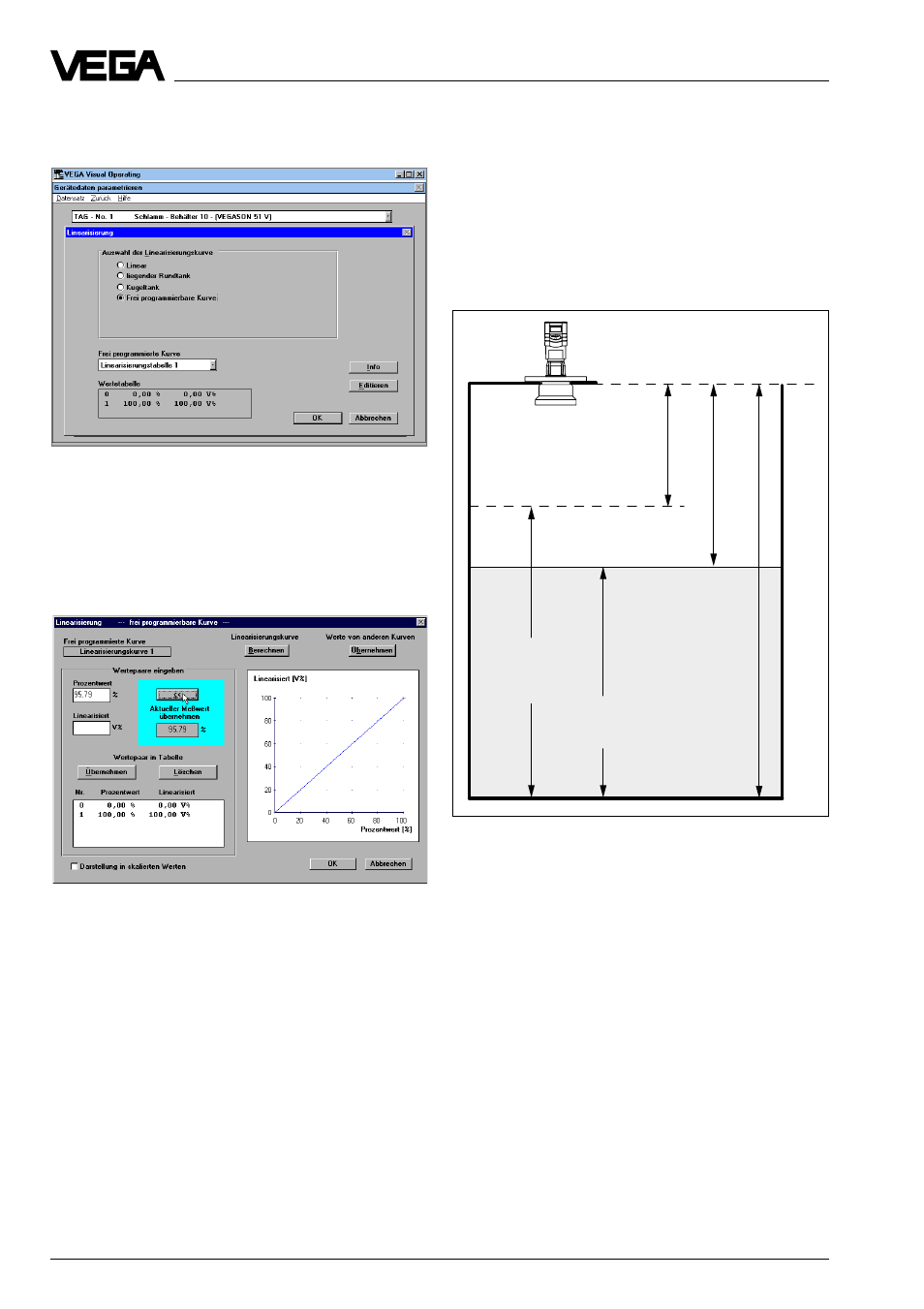

Запуск в работу - Настройка с ПЭВМ и VEGAMET
Свободно программируемые линеари-
зированные кривые
• Для того, чтобы задать собственную
геометрию резервуара или свободно
программируемую кривую заполнения,
нажмите на кнопку выбора “Frei
programmierbare Linearisierungskurve”.
• Нажмите на “Editieren”.
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, так называемыми парами значений.
Пара значений состоит из “Linearisiert” и
“Prozentwert”. Процентное значение ука-
зывает значение настроенного интервала
измерения в процентах. Линеаризация
указывает процентный объем резервуара
при определенном процентном значении
уровня заполнения.
В поле “Aktuellen Meßwert übernehmen” Вам
будет показан действительный уровень
заполнения в процентах от установленно-
го интервала измерения. Интервал изме-
рения Вы настроили при регулировке min./
max. В нашем примере интервал измере-
ния составляет 4,58 м и находится в диа-
пазоне от 5,85 м (пусто) до 1,27 м (полно),
см. рисунок.
Дистанция измерения 5,85 м соответству-
ет, таким образом, 0 % уровню заполне-
ния. Дистанция измерения 1,27 м соот-
ветствует, таким образом, 100 % уровню
заполнения. Интервал измерения состав-
ляет 4, 58 м (5,85 м – 1,27 м = 4,58 м).
Процентное значение в 95,79 % означает,
что от настроенного интервала измерения
(4,58 м) достигнуто только 4,387 м:
4,58 • 0,9579 = 4,387 м.
Дистанция (расстояние до заполняемого
материала), которое выдает датчик, если
Вы выбрали как выдаваемую величину
”Distanz”, составляет:
5,85 – (4,58 • 0,9579) = 1,463 м.
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то ре-
зервуар нужно промерить в литрах или
рассчитать с помощью программы расче-
та резервуаров VVO.
