Инструкция по эксплуатации VEGA VEGASON 54V…56V
Страница 62
62
VEGASON 54V … 56V

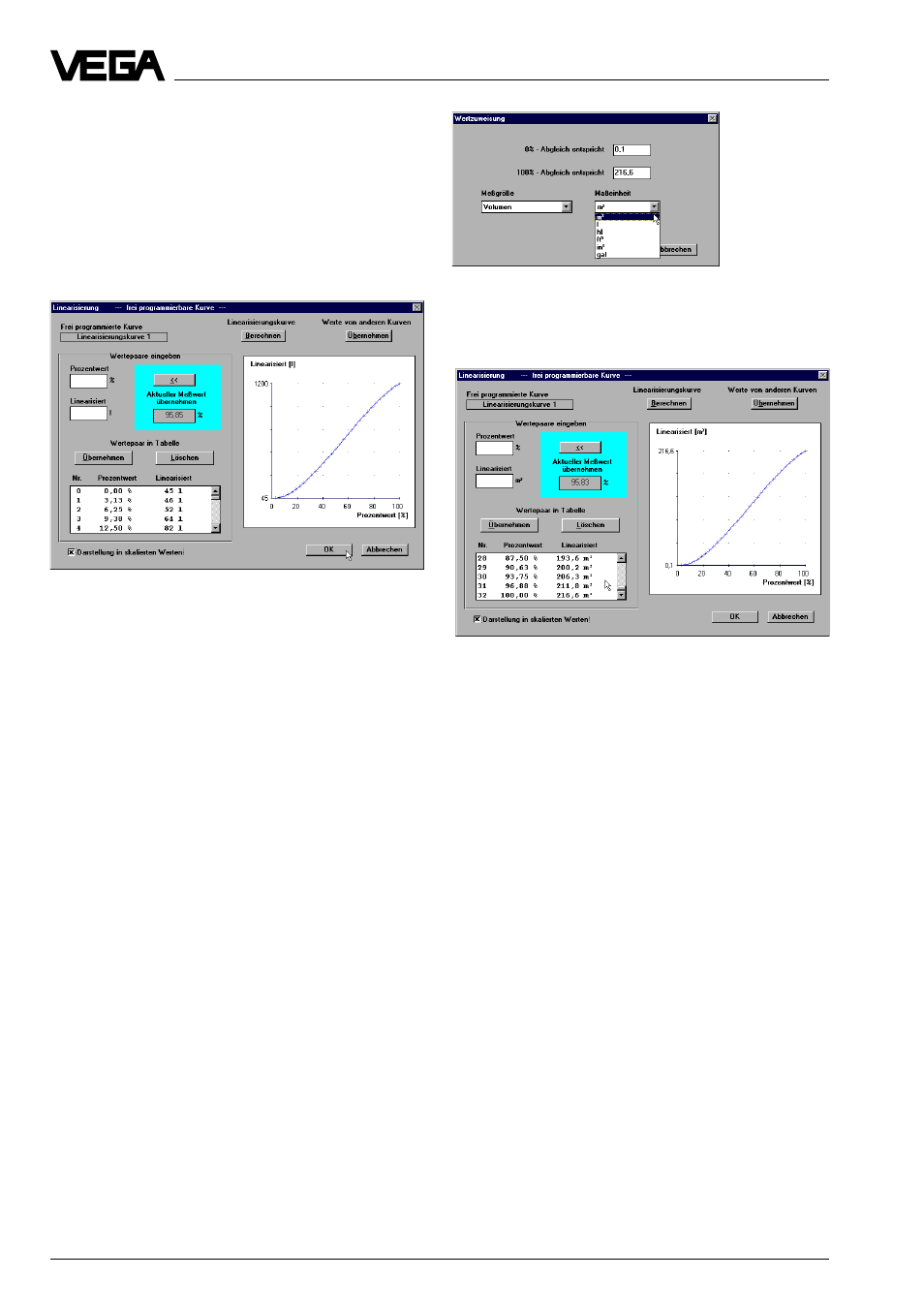

Запуск в работу - Настройка с ПЭВМ и VEGAMET
Между опорными точками линейная ин-
терполяция.
• Нажмите на “OK” и Вы опять находитесь
в окне меню “Tankberechnung”.
• Нажмите в окне меню “Tankberechnung”
снова на “OK”и Вы находитесь в начале
меню линеаризации.
Здесь Вы снова получите рассчитанную
линеаризированную кривую. Но данные
объема под рубрикой “Linearisiert” более не
соответствуют объему, рассчитанному
программой расчета резервуара. Почему?
В меню “Wertzuweisung“ (Gerätedaten/
Auswertung/Wertzuweisung) было введено,
что при 0 % заполнении в резервуаре 45
литров, а при 100 % заполнении 1200 лит-
ров. Геометрия рассчитанного лежащего
резервуара пропорциональна такой вели-
чине, если бы резервуар фактически имел
содержимое только 1200 литров. Линеари-
зированная кривая рассчитанного резер-
вуара используется таким образом с из-
мененным масштабом по отношению к
значениям объема, которые указаны в
меню “Wertzuweisung“.
Если выдается фактическое содержание
рассчитанного резервуара, то в меню
“Wertzuweisung” нужно ввести объем, ко-
торый рассчитан программой расчета ре-
зервуара.
Тогда датчик выдает фактический объем
заполнения на основе введенных разме-
ров резервуара.
• Покиньте меню, нажав “OK”.
• Подтвердите ввод данных, нажав “OK”, и
ваша индивидуальная линеаризирован-
ная кривая сохранится в датчике.
Опять в окне меню “Auswertung” Вы може-
те указать с помощью пункта меню
“Integrationszeit” время интегрирования из-
меряемой величины. Это имеет смысл при
колеблющейся поверхности измеряемого
материала, чтобы не получать постоянно
меняющиеся значения измеряемой вели-
чины и конечный результат. Стандартно
время интегрирования устанавливается в
0 секунд.
• Покиньте меню, нажав “OK”.
Вы попадете опять в окно меню
“Gerätedaten parametrieren”.
• Покиньте окно меню, нажав “OK”.
