VEGASON 54V … 56V
Типы и варианты
2
2
4
2
VEGAMET
515V
4
Токовые выходы
Выходы напряжения
Релейные выходы
Цифровая структура
Сообщения об аварии
Экранированный провод при
электромагнитных наводках
1)
VEGACONNECT 2
Устройство формировантя сигнала
VEGAMET 515 V в корпусе типа 505
Смотри также обзор продукции “Уст-
ройства формирования сигнала серии
500”
VEGADIS 50
VEGADIS 50
RS 232

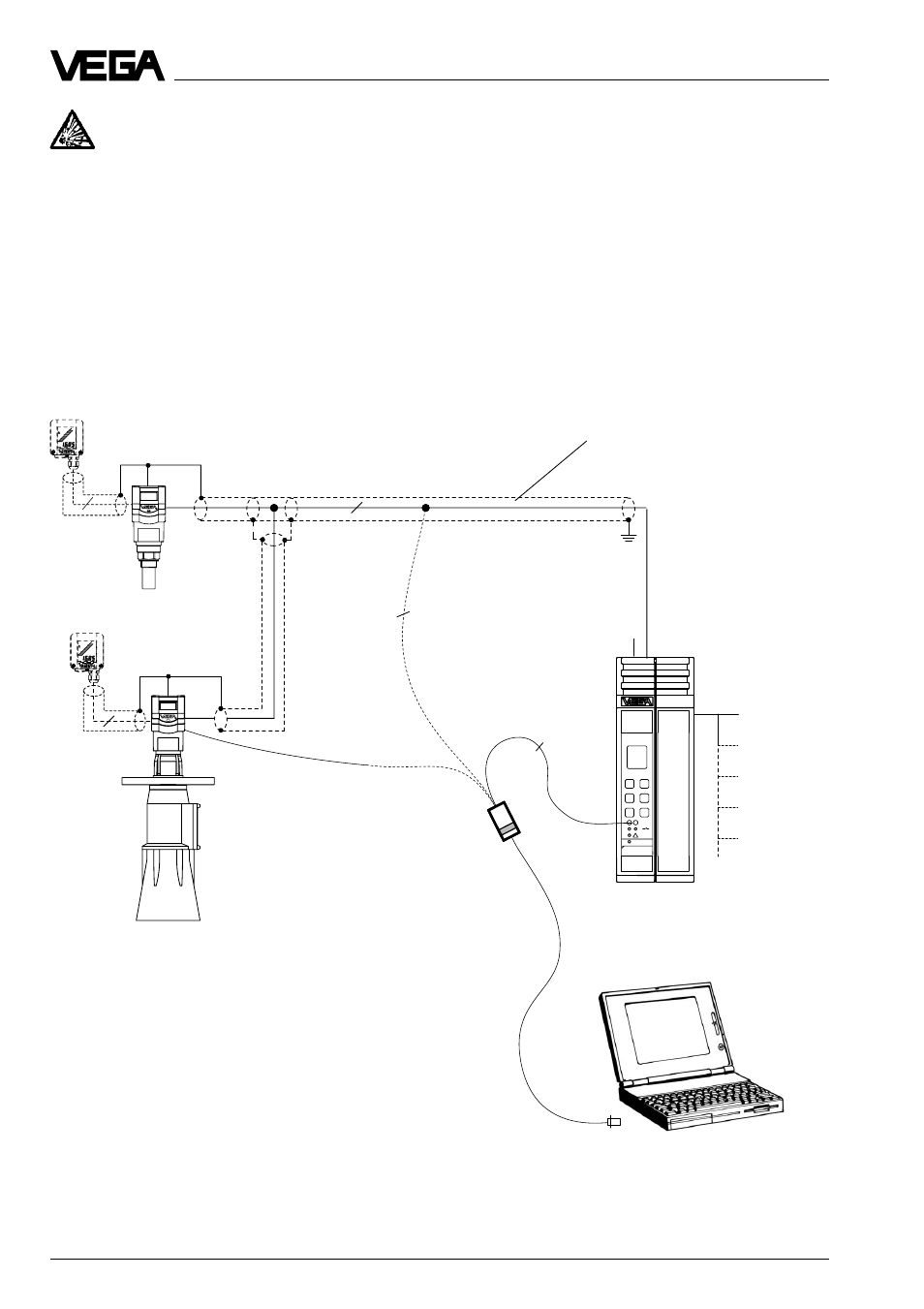

1…2 датчика с устройством формирования сигнала VEGAMET 515 V
• Двухпроводная схема, питание от устройства формирования сигнала. Выходной сиг-
нал и напряжение питания через двухжильный провод.
• Цифровое устройство формирования сигнала, два датчика на одной линии.
• Индикатор измеряемой величины на датчике и в устройстве формирования сигнала.
• Вариант внешнего индикатора (удален от датчика до 25 м, монтируется в Ех-зоне).
• Настройка с ПЭВМ, устройства формирования сигнала или регулировочного модуля
(подключается к датчику или к внешнему индикатору VEGADIS 50).
• Максимальное сопротивление сигнального провода 15 Ом на жилу или макс. длина ка-
беля 1000 м.
1)Провода к датчикам должны вестись экраниро-
ванным кабелем. Желательно кабель с двух
сторон заземлить. При этом следует учесть,
чтобы по экрану не протекал никакой
уравнительный ток.
Уравнительные токи предотвращаются при
двухстороннем заземлении экрана кабеля тем,
что на одной стороне (например, в шкафу
распределительного устройства) экран
соединяется с потенциалом земли через
конденсатор (например, 1 мкФ , 250 В).
