Типы и варианты
1) Провода к датчикам должны вестись экраниро-
ванным кабелем. Желательно экран кабеля с
двух сторон заземлить. При этом следует
учесть, чтобы по экрану не протекал никакой
уравнительный ток.
Уравнительные токи предотвращаются при
двухстороннем заземлении экрана кабеля тем,
что на одной стороне (например, в шкафу
распределительного устройства) экран
соединяется с потенциалом земли через
конденсатор (например, 1 мкФ , 250 В).
VEGALOG
571 CPU
VEGALOG
571 EV
2
2
CPU
2
2
4
2
4
4
2
Смотри также обзор
продукции «Устрой-
ства формирования
сигнала серии 500»
Экранированный провод при
электромагнитных наводках
1)
Центр формирования сигнала
VEGALOG 571 с входными кар-
тами в 19"-стойке. 15 датчиков к
одной карте через двухжильный
провод
Интерфейсный ка-
бель
RS 232
VEGASON 54 … 56
(15 датчиков группируются лю-
бым образом на двухжильном
проводе)
VEGA-
CONNECT 2
VEGADIS 50
Токовые выходы
Выходы напряжения
Релейные выходы
Цифровая структура
Сообщения об аварии
Подсоединение ко
всем Bus-системам
Транзисторные выхо-
ды
RS 232

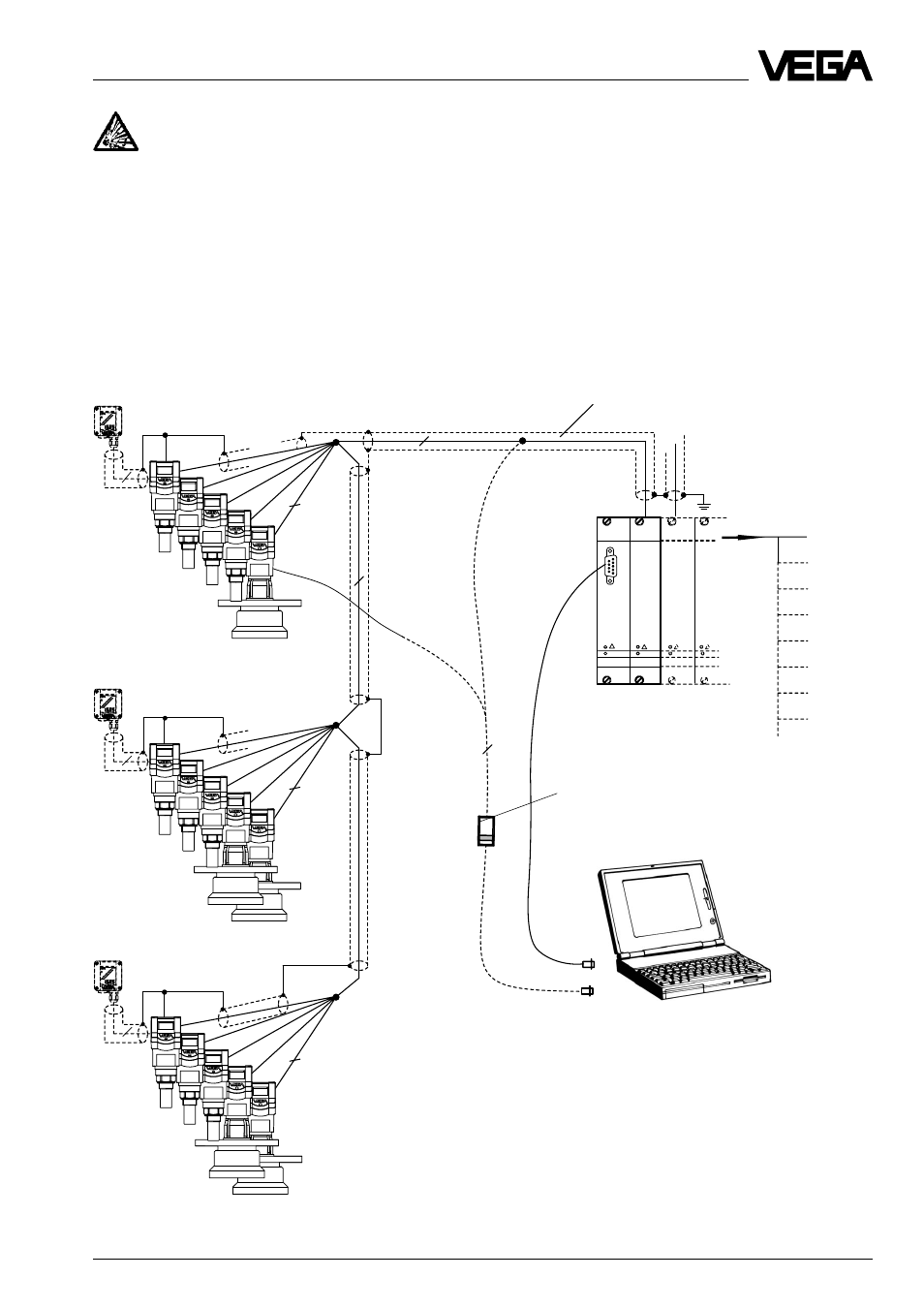

15 датчиков соединенные двухжильным кабелем с центром формиро-
вания сигнала VEGALOG 571
• 15 датчиков с питающим напряжением и цифровым выходным сигналом через двух-
жильный провод на входной карте центра формирования сигнала VEGALOG 571.
• Индикатор измеряемой величины, встроенный в датчик.
• Вариант внешнего индикатора (удален от датчика до 25 м, монтируется также в Ех -
области).
• Настройка с ПЭВМ или регулировочного модуля MINICOM (подключается к датчику
или к внешнему индикатору VEGADIS 50).
• Максимальное сопротивление сигнального провода при 15 датчиках на двухжильном
проводе 10 Ом на жилу (вместо 15 Ом) или макс. длина кабеля 1000 м.
