30
VEGASON 54V … 56V
< 100 mm
< 400 mm
< 60 mm
Точно также Вы можете монтировать дат-
чики исполнения С с винтовой резьбой 1“.

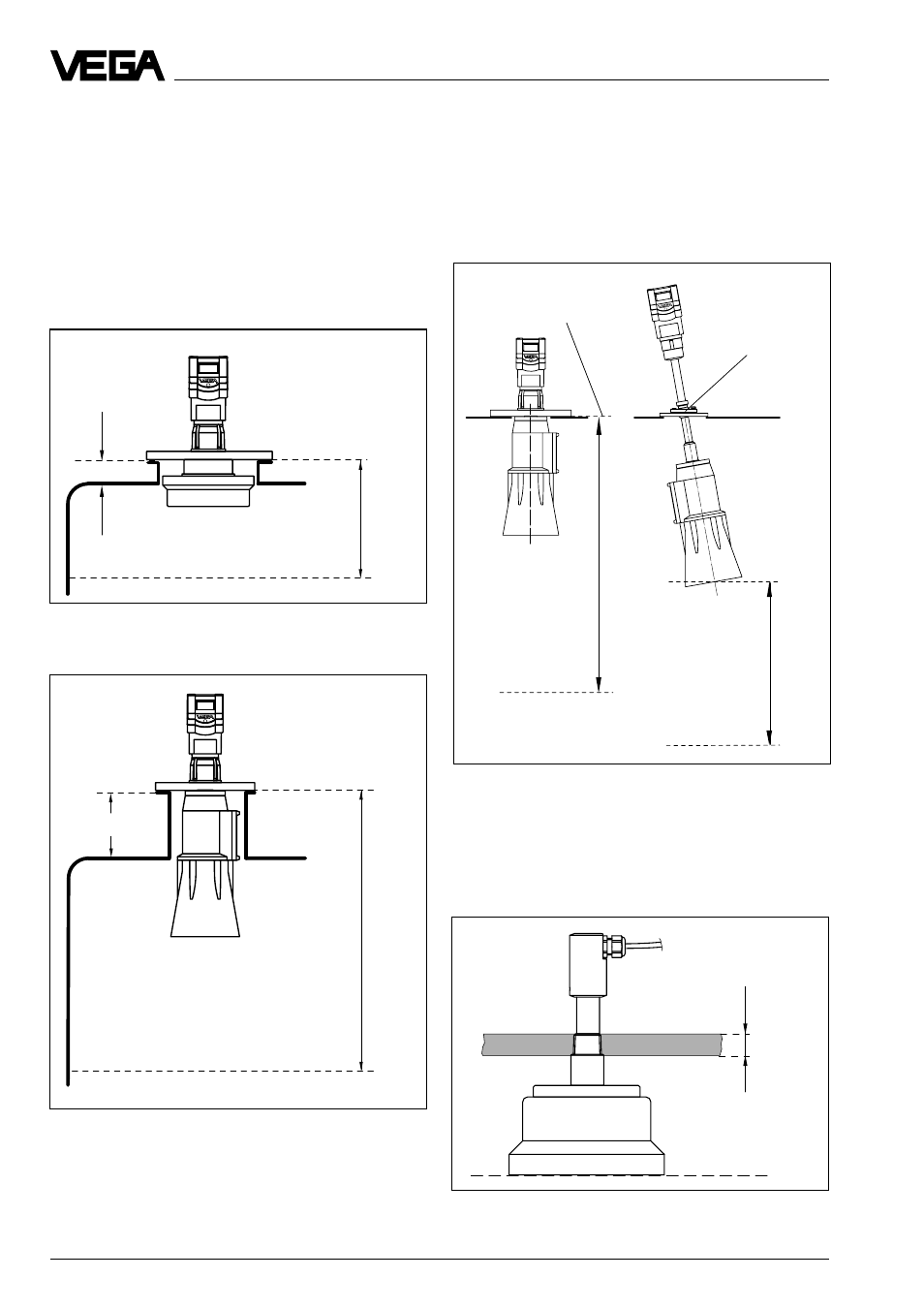

4.3 Измерение жидкостей
Плоская крыша резервуара
На плоском резервуаре монтаж проводит-
ся в основном на очень коротком патруб-
ке (стандарта DIN). Базовой плоскостью
при варианте с фланцем является прибор-
ный фланец. Корпус датчика должен выс-
тупать за внутренний диаметр патрубка.
VEGASON 55 вариант с фланцем на очень корот-
ком DIN-патрубке
Базовая плоскость
Mонтаж и установка
min. расстояние
Тип 54: 1 м
Тип 55: 0,8 м
VEGASON 56 вариант с фланцем на очень корот-
ком DIN-патрубке
Базовая плоскость
min. расстояние
1,8 м
Очень благоприятен монтаж непосред-
ственно на крыше резервуара. Круглое от-
верстие в резервуаре достаточно для
того, чтобы закрепить датчик с фланцем
или в исполнении В и С с поворотным кре-
пежным устройством.
Варианты с фланцем и поворотным крепежным ус-
тройством на плоской крыше резервуара
Базовая плоскость
Базовая плос-
кость
Монтаж звукового преобразователя с резьбой 1“
Базовая плоскость
min. измеряемое рас-
стояние 1,8 м
min. измеряемое
расстояние 1,4 м
Поворотное
крепежное
устройство
