VEGASON 54V … 56V 59
Max.
Min.
Запуск в работу - Настройка с ПЭВМ и VEGAMET
100 % (1,270 м) соответ-
ствуют 1200 литров
Интервал измерения
(4,58 м)
0 % (5,850 м) соответ-
ствуют 45 литрам
Измерение в литрах линеаризирован-
ной кривой

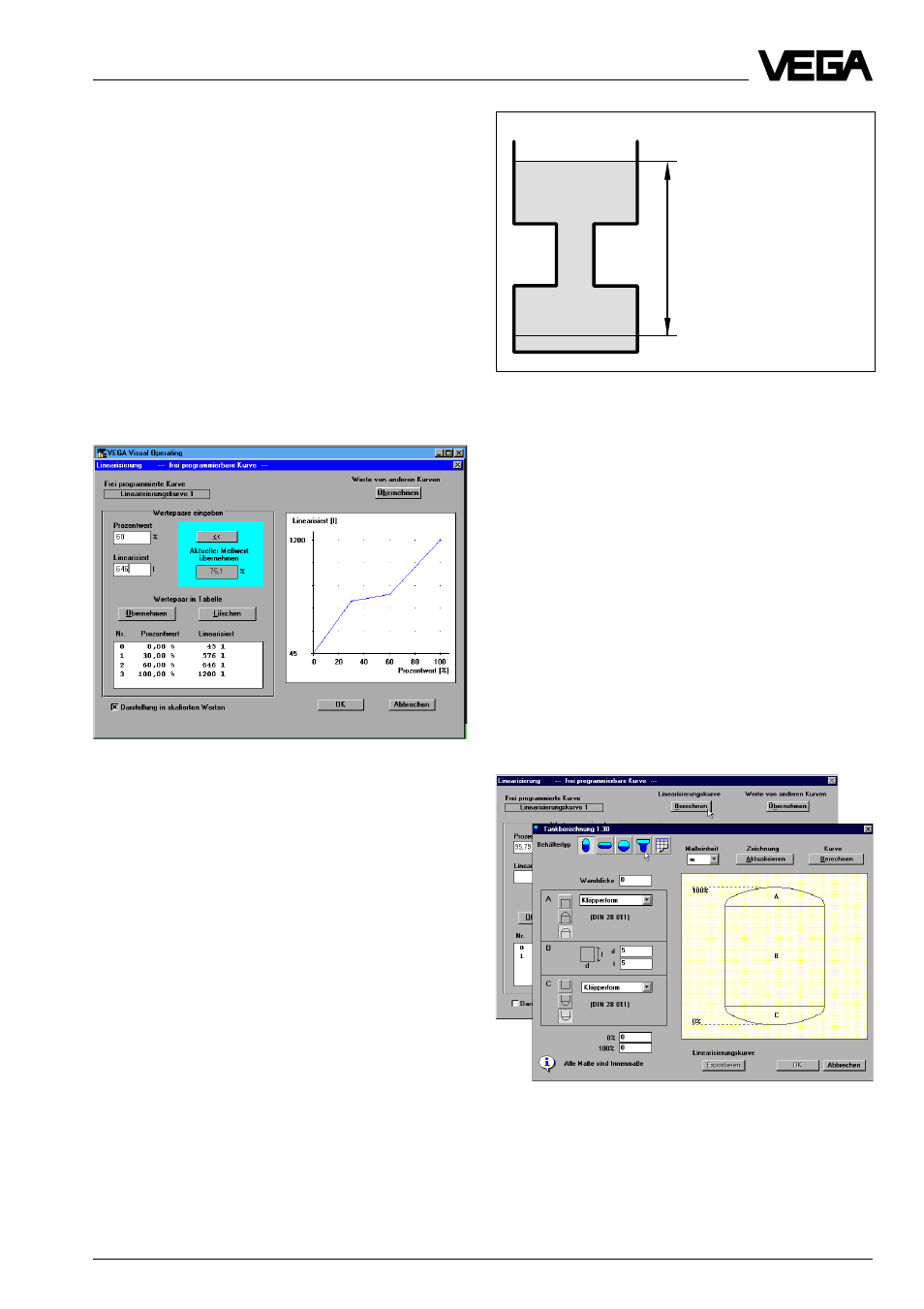

В характеристической кривой следующего
рисунка Вы увидите четыре опорные точ-
ки или пары значений. Между опорными
точками всегда линейная интерполяция.
Резервуар в примере состоит из трех ци-
линдрических сегментов различной высо-
ты и различного диаметра. Средний сег-
мент имеет явно меньший диаметр.
• Установите опцию “Darstellung in
skalierten Werten”, для того, чтобы полу-
чить на оси Y установленную единицу
измерения (слева внизу в окне меню).
Опорная точка 1 лежит на 0 % заполнения
(процентные значения [%]), что соответ-
ствует фактическому расстоянию до по-
верхности заполняемого материала 5,85 м
в примере (пустой резервуар). Величина
объема составляет при этом 45 литров
(остаточное заполнение резервуара).
Опорная точка 2 лежит на уровне запол-
нения 30 % (30 % измеряемого расстояния
от 1,270 м…5,850 м). При 30 % уровне за-
полнения в нашем примере в резервуаре
находятся 576 литров.
Опорная точка 3 лежит на уровне запол-
нения 60 %. При этом уровне заполнения в
резервуаре находятся 646 литров.
Опорная точка 4 лежит на уровне запол-
нения в 100 % (расстояние до заполняемо-
го материала 1,270 м), при котором в ре-
зервуаре находятся 1200 литров.
Вы можете максимально задать 32 опор-
ные точки (пары значений) на линеаризи-
рованной кривой.
Расчет линеаризированной кривой
(в примере расчет резервуара в литрах)
В окне меню “Linearisierung — frei pro-
grammierbare Kurve —” Вы можете запус-
тить программу расчета резервуара. С по-
мощью программы расчета резервуара Вы
сможете на основе размеров резервуара
по Вашим схемам индивидуально рассчи-
тать объем заполнения в зависимости от
высоты заполнения. Рассчитанная таким
образом кривая избавляет Вас от подсче-
та в литрах, и Ваш датчик может выда-
вать заполняемый объем как функцию вы-
соты заполнения.
• Нажмите на “Berechnen”.
