VEGASON 54V … 56V
Запуск в работу - Настройка с ПЭВМ и VEGAMET
Указание:
Датчик может измерять уровень заполне-
ния только внутри заданной рабочей обла-
сти. Для измерения уровня вне настроен-
ной рабочей области, рабочая область в
меню “Sensoranpassung/Meßumgebung”
должна быть соответственно исправлена,

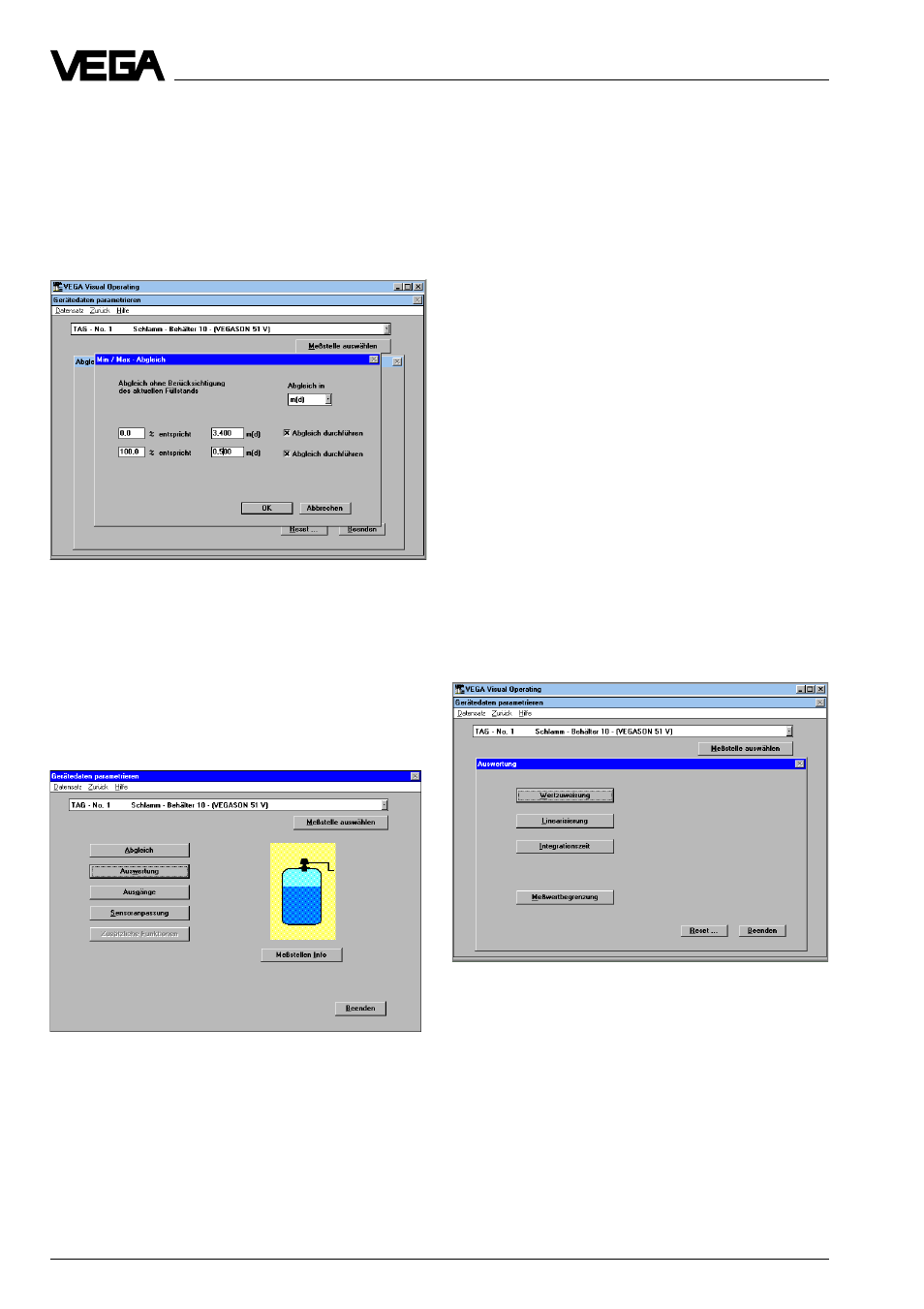

• Подтвердите Ваши данные кнопкой
“OK”, и Вы попадете опять в окно меню
“Abgleich”.
• Нажмите в окне меню “Abgleich” на
“Beenden”.
Вы попадете опять в окно меню
“Ger
ät
edaten/Parametrieren”.
Таким образом, электроника датчика име-
ет две характерные точки (min и max), из
которых образуется линейная пропорцио-
нальность между дистанцией заполнения
и процентным заполнением резервуара.
Эти две характерные точки могут распо-
лагаться, конечно, не на 0 % и 100 %, но
должны быть по возможности далеко друг
от друга (например, 20 % и 80 %). Харак-
терные точки для настройки min/max дол-
жны находиться минимально на 50 мм друг
от друга. Если характерные точки распо-
лагаются слишком близко друг от друга,
увеличивается возможная ошибка в изме-
рениях.
Благоприятно поэтому, если Вы проводите
настройку при 0 % и при 100 %.
В меню “Ger
ät
edaten/Parametrieren/
Auswertung/Linearisierung” Вы сможете
позже по потребности задать или указать
другую линейную зависимость между ди-
станцией и процентным уровнем заполне-
ния (см. ниже пункт “Линеаризация”).
Придание значений
• Нажмите в окне меню “Ger
ä
tedaten/
Parametrieren” на “Auswertung”.
Открывается окно меню “Auswertung”.
• Нажмите на “Wertzuweisung”.
В меню “Wertzuweisung” Вы задаете фак-
тические 0 % и 100 % значения измеряе-
мой величины и единицы измерения. Таким
образом, Вы сообщаете датчику, напри-
мер, что при 0 % заполнения в резервуаре
есть еще 45,5 литра, а при 100 % заполне-
ния 1200 литров.
Индикатор датчика показывает тогда при
пустом резервуаре 45,5 литра (0 %), при
полном резервуаре 1200 литров (100 %).
