6 ложный эхо-сигнал, Выступы резервуаров, Измерение в трубе – Инструкция по эксплуатации VEGA VEGASON 54V…56V
Страница 34
34

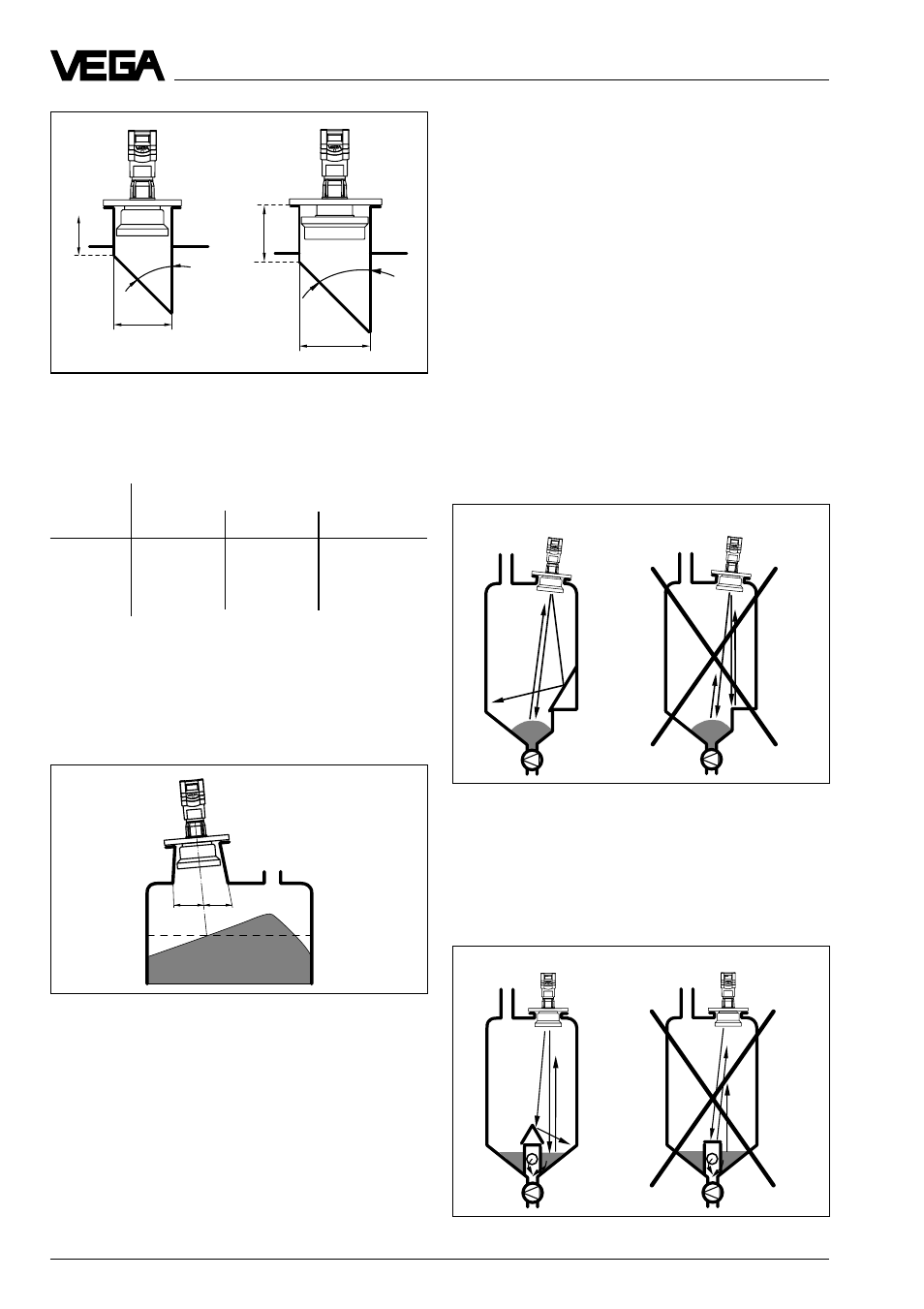

VEGASON 54V … 56V
ø
45˚
L
ø
45˚
L
15˚ 15˚
Mонтаж и установка
Максимальная длина патрубка L в зависи-
мости от диаметра патрубка
ø
в мм
L в мм
Тип 54
Тип 55
Тип 56
200
400
– –
– –
250
500
500
500
300
– –
– –
600
Удлинение патрубка для сыпучих мате-
риалов
Предусмотрите при измерении сыпучих
материалов коническое удлинение пат-
рубка с половинным углом минимум 15
о
…
20
о
.
Удлинение патрубка, который не погружается в за-
полняемый материал
Тип 54
Тип 55
Удлинение патрубка для сыпучих материалов
4.6 Ложный эхо-сигнал
Место установки ультразвукового датчи-
ка должно быть выбрано так, чтобы ника-
кие встроенные конструкции или втекаю-
щие материалы не пересекались с ульт-
развуковым импульсом. Следующие при-
меры и указания покажут вам наиболее
частые проблемы измерения и помогут их
избежать.
Выступы резервуаров
Формы резервуаров с плоскими выступа-
ми могут сильно затруднять измерения из-
за сильного ложного эхо-сигнала. Экраны
над этими плоскими выступами рассеива-
ют ложный эхо-сигнал и гарантируют на-
дежное измерение.
Впускной коллектор, например, для сме-
шивания материала, с плоской обращен-
ной к датчику поверхностью закрывается
наклонным экраном. В результате ложный
сигнал рассеивается.
Выступы резервуара (впускная труба)
Правильно
Неправильно
Выступы резервуаров
Правильно
Неправильно
Измерение в трубе
При измерении заполняемого материала,
который не вызывает налипания, удлинен-
ный патрубок в виде измерительной тру-
бы может на длительное время погру-
жаться в заполняемый материал. Ультра-
звуковое измерение происходит тогда ис-
ключительно в измерительной трубе и ра-
ботает очень хорошо, не завися от вну-
тренних конструкций резервуара (смотри
“Насосные шахты”).
