Страница 32: Монтаж фланца
32
VEGASON 54V … 56V
≥
250 mm
Шахтный насос
Измеритель-
ная труба
Шахтный
насос
смотри главу “4.5 Удлине-
ние патрубка”
Патрубок
мин.
расстоя-
ние
Диапазон
из-
мерения

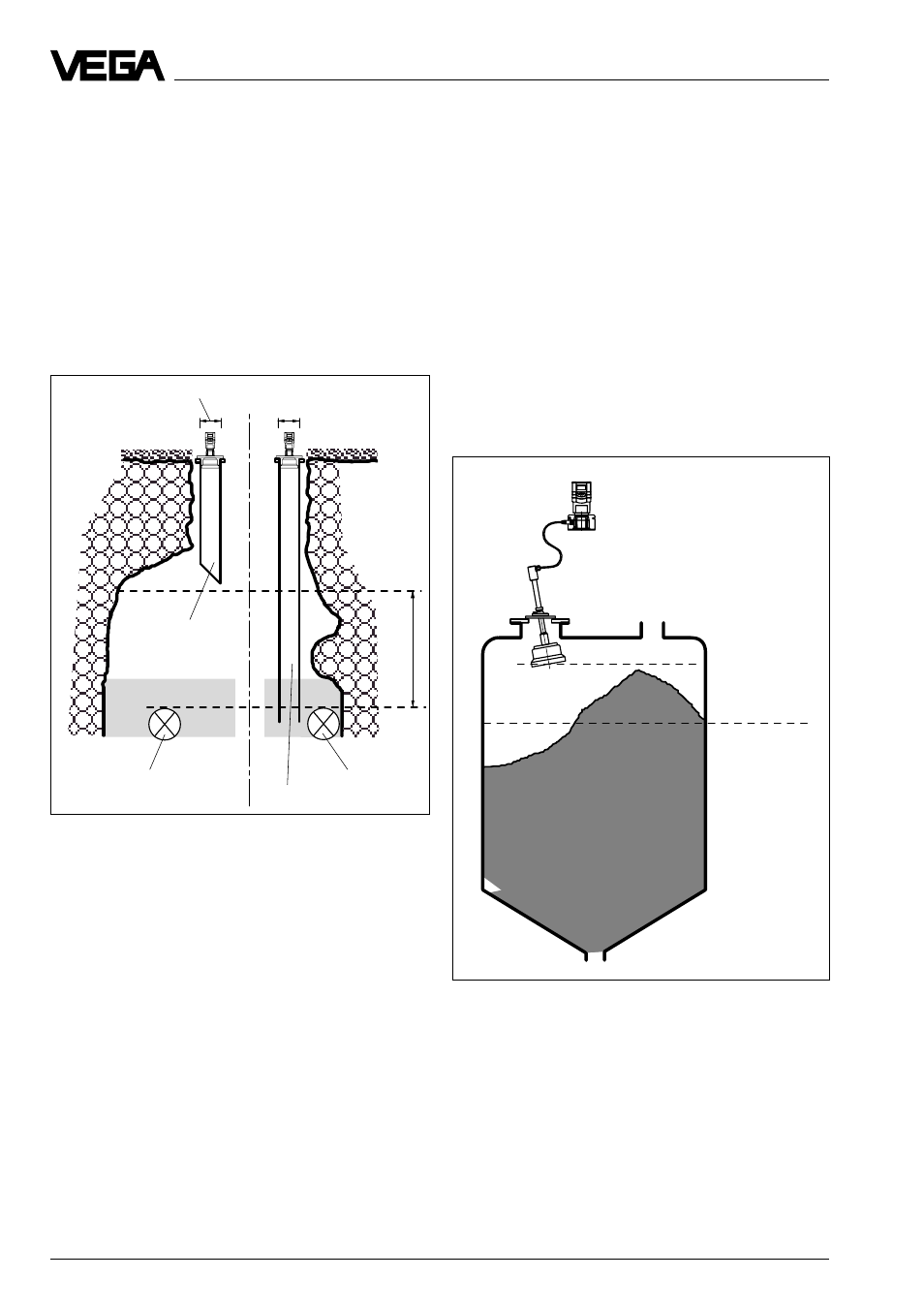

Патрубок или измерительная труба на примере
шахты
Mонтаж и установка
VEGASON 54C с поворотным креплением и флан-
цем DN 200
Базовая плоскость
Min. расстояние
Насосная шахта
Узкая шахта или отверстие шахты (от-
верстие резервуара) с очень шероховаты-
ми и грубыми стенками или выступами де-
лают ультразвуковое измерение из-за
большого ложного эхо-сигнала очень труд-
ным. Эти трудности можно преодолеть с
помощью патрубка или измерительной
трубы (см. также главу “4.5 Удлинение
патрубка”)
Шахта
В чрезвычайно узких шахтах Вы можете с
помощью измерительной трубы, как изоб-
ражено на схеме, получить очень хоро-
шие результаты измерений. Применяемая
измерительная труба должна для этого
иметь внутри гладкие стенки (например,
полиэтиленовая (РЕ) труба для отвода
воды) и диаметр не менее 200 мм. Это из-
мерительное устройство работает без
проблем, пока измерительная труба на
внутренней стороне не покроется нако-
пившейся грязью (очистить). Попробуйте
также использовать гидростатический
преобразователь давления или емкостной
измерительный зонд. Измерительная тру-
ба может не погружаться в заполняемый
материал, либо должна быть всегда погру-
жена.
4.4 Измерение сыпучих материа-
лов
Монтаж фланца
Как для жидкостей, так и для сыпучих
материалов прибор может монтироваться
на коротком патрубке (стандарта DIN).
Ось звукового преобразователя должна
при этом быть направлена на отверстие
резервуара или располагаться перпенди-
кулярно к поверхности заполняемого ма-
териала. Длина патрубка может состав-
лять при этом 300 мм.
