VEGASON 54V … 56V
Запуск в работу - Настройка с ПЭВМ и VEGALOG
DTE
DTE
DCD
1
1
DCD
RxD
2
2
RxD
TxD
3
3
TxD
DTR
4
4
DTR
GND
5
5
GND
---
6
6
---
---
7
7
---
---
8
8
---
---
9
9
---

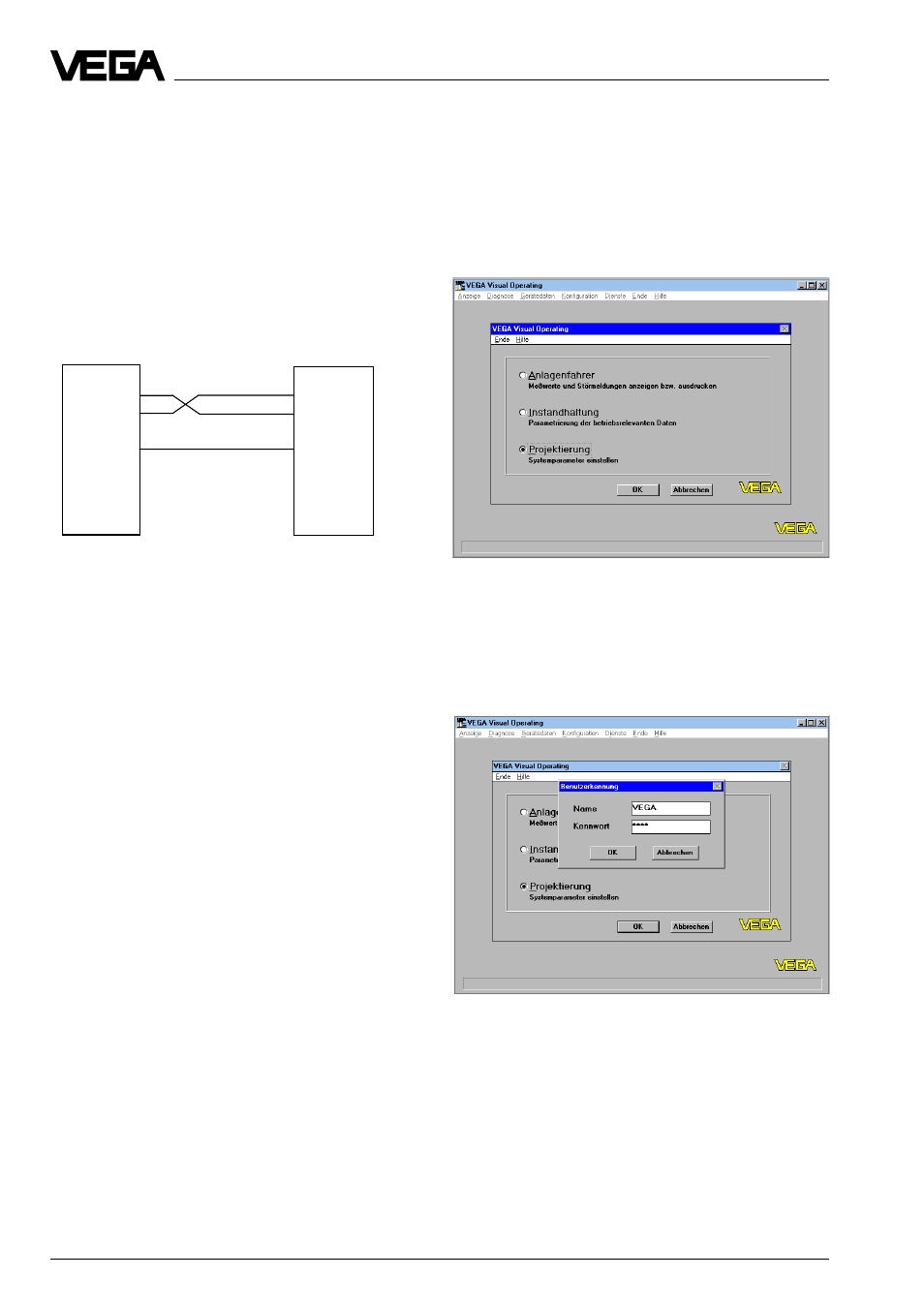

6.4 Настройка с ПЭВМ и VEGALOG
Для подключения ПЭВМ к центру форми-
рования сигнала VEGALOG используйте
стандартный интерфейсный кабель RS232
DTE-DTE (Data Terminal Equipment) .
С помощью кабеля Вы соединяете ПЭВМ с
центром формирования сигнала.
Через сигнальные и питающие провода
между датчиком и центром формирования
сигнала передаются в цифровом виде на-
ряду с результатами измерения также ре-
гулировочные сигналы. Обслуживающая
программа VVO может затем связываться
с центром формирования сигнала и всеми
подключенными датчиками. В главе 2.4
“Построение измерительных систем”
изображено подключение ПЭВМ к различ-
ным измерительным устройствам.
Отдельные этапы регулировки и ввода
данных начинаются с:
• выберите …
• начинайте …
• нажмите …
Первые шаги запуска в работу с ПЭВМ,
соединенной с центром формирования сиг-
нала VEGALOG, соответствуют настройке
в главе 6.2 “Настройка с VEGAMET или
MINICOM ”.
• Соедините стандартный выход вашей
ПЭВМ через стандартный ноль-модем-
ный кабель RS232 (9-контактный) с цен-
тром формирования сигнала VEGALOG .
• Включите напряжение питания устрой-
ства формирования сигнала.
Примерно через 1…2 минуты (самотест)
измерительное устройство, как правило, в
рабочем состоянии и показывает измеряе-
мые величины.
• Запустите математическое обеспечение
VVO на своей ПЭВМ.
• Выберите на экране с помощью кнопки
со стрелкой или мышки пункт
“Projektierung” и нажмите “OK”.
В следующем окне Вас спросят имя
пользователя.
• Укажите имя “VEGA”.
• Укажите пароль также “VEGA”.
