26 VEGASON 54V … 56V
Монтаж и установка

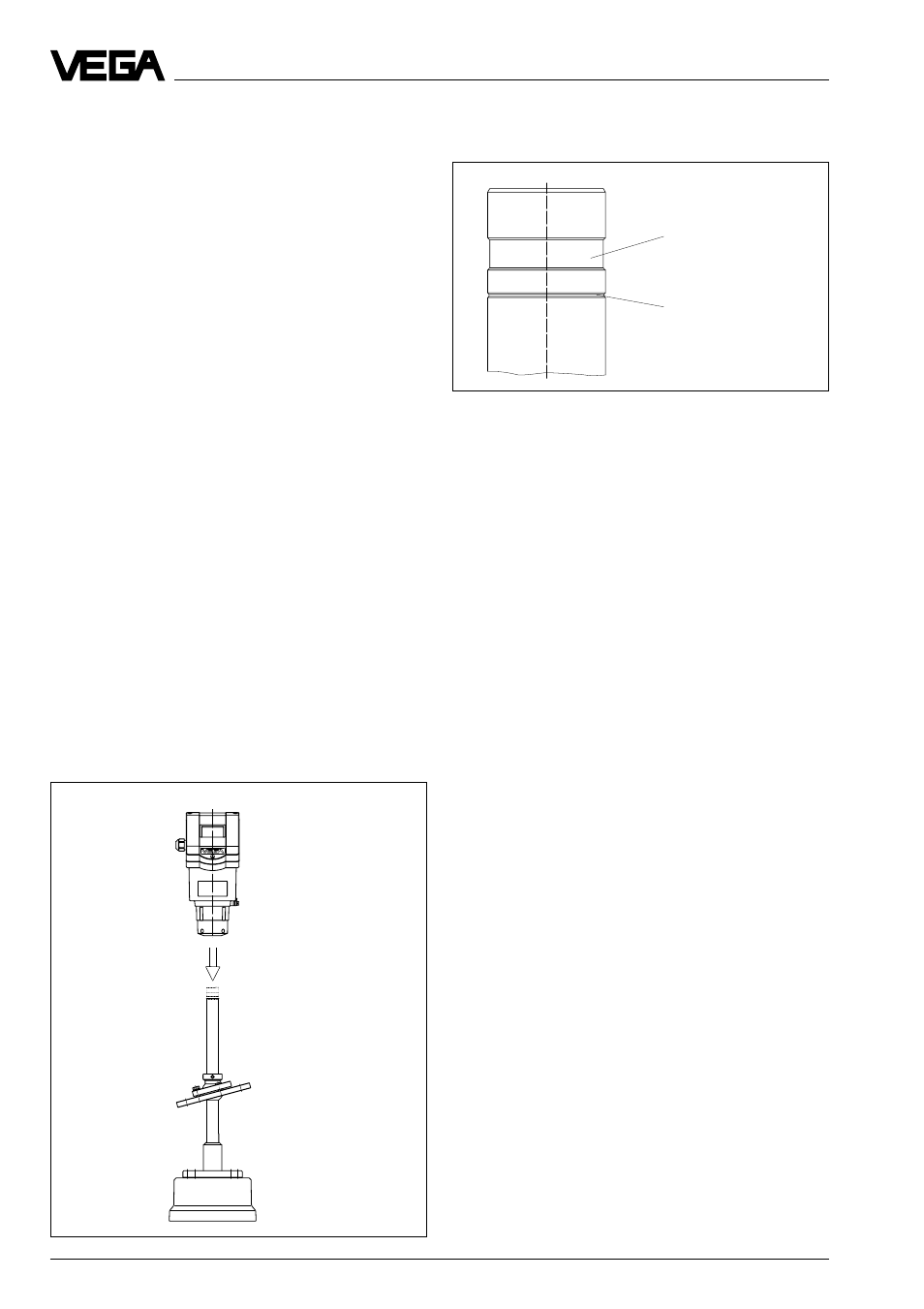

Канавка для фиксации
винта
Монтажная канавка
(после монтажа не дол-
жна быть видна)
4. Монтаж и установка
4.1 Монтаж
Исполнение А
Датчики исполнения А (с фланцем) по-
ставляются собранными и готовыми к ра-
боте. Они запускаются в работу сразу
после монтажа на Вашем резервуаре и
электрического подключения.
Исполнение В
Датчики исполнения В поставляются дву-
мя частями (звуковой преобразователь и
электроника датчика). У этих датчиков
Вы монтируете сначала звуковой преобра-
зователь на Вашем резервуаре или над
заполняемым материалом. Вы найдете на
конце трубы звукового преобразователя
четырехполюсный разъем. На нижней
стороне электроники датчика находится
ответная часть разъема. Вставьте разъем
электроники датчика, который может
вставляться только в одном положении, в
разъем трубы звукового преобразователя.
Теперь надвиньте корпус электроники
датчика на трубу звукового преобразова-
теля, на которой видны широкая и узкая
канавка. Широкая канавка служит для фиксации
крепежного винта. Узкая канавка являет-
ся маркировкой при монтаже. Легкими ко-
лебательными движениями толкайте кор-
пус электроники на трубу звукового пре-
образователя до тех пор, пока монтажная
канавка больше не будет видна. Зафикси-
руйте корпус винтом на трубе звукового
преобразователя. Используйте для этого
ключ с внутренним шестигранником 5 мм
(Imbus).
