VEGASON 54V … 56V 67
Запуск в работу - Настройка с VEGAMET или MINICOM
ESC OK
- +
1 2
on
100
%
CONNECT
515 V
- +
ESC
OK
Tank 1
m (d)
12.345
6.3 Настройка с VEGAMET или
MINICOM
Наряду с ПЭВМ ультразвуковые датчики
VEGASON 54 V…VEGASON 56 V могут на-
страиваться также:
- устройством формирования сигнала
- или съемным маленьким регулировоч-
ным модулем MINICOM .
При настройке с устройством формирова-
ния сигнала VEGAMET точно также ис-
пользуются все варианты настройки, как
и с ПЭВМ. Настройка отличается только
способом, но не функциональностью.
С регулировочным модулем MINICOM воз-
можны все допустимые для датчика на-
стройки, например настройка рабочей об-
ласти, условий измерения, масштабирова-
ние или запоминание ложного эхо-сигнала.
Однако невозможны те ступени настрой-
ки, которые касаются конфигурации уст-
ройства формирования сигнала VEGAMET
или центра формирования сигнала VEGA-
LOG и их обработки сигнала (конфигура-
ция входов и выходов, линеаризированная
кривая, имитация …).
Настройка с VEGAMET и MINICOM иден-
тична. Они обслуживаются 6 кнопками.
Маленький дисплей показывает Вам наря-
ду с измеряемой величиной короткие со-
общения о пунктах меню или о числовом
значении параметров меню.
Количество информации маленького дисп-
лея, однако, не сравнимо с обслуживаю-
щей программой VVO, но Вы легко сориен-
тируетесь в настройке с последующим
планом меню MINICOM и VEGAMET 515 V.
Возможно, с маленьким регулировочным
полем Вы сможете быстрее и непосред-
ственнее осуществить свою регулировку,
чем с ПЭВМ.
Указание:
План меню к VEGAMET 514 V вы найдете в
руководстве по эксплуатации VEGAMET
514 V.

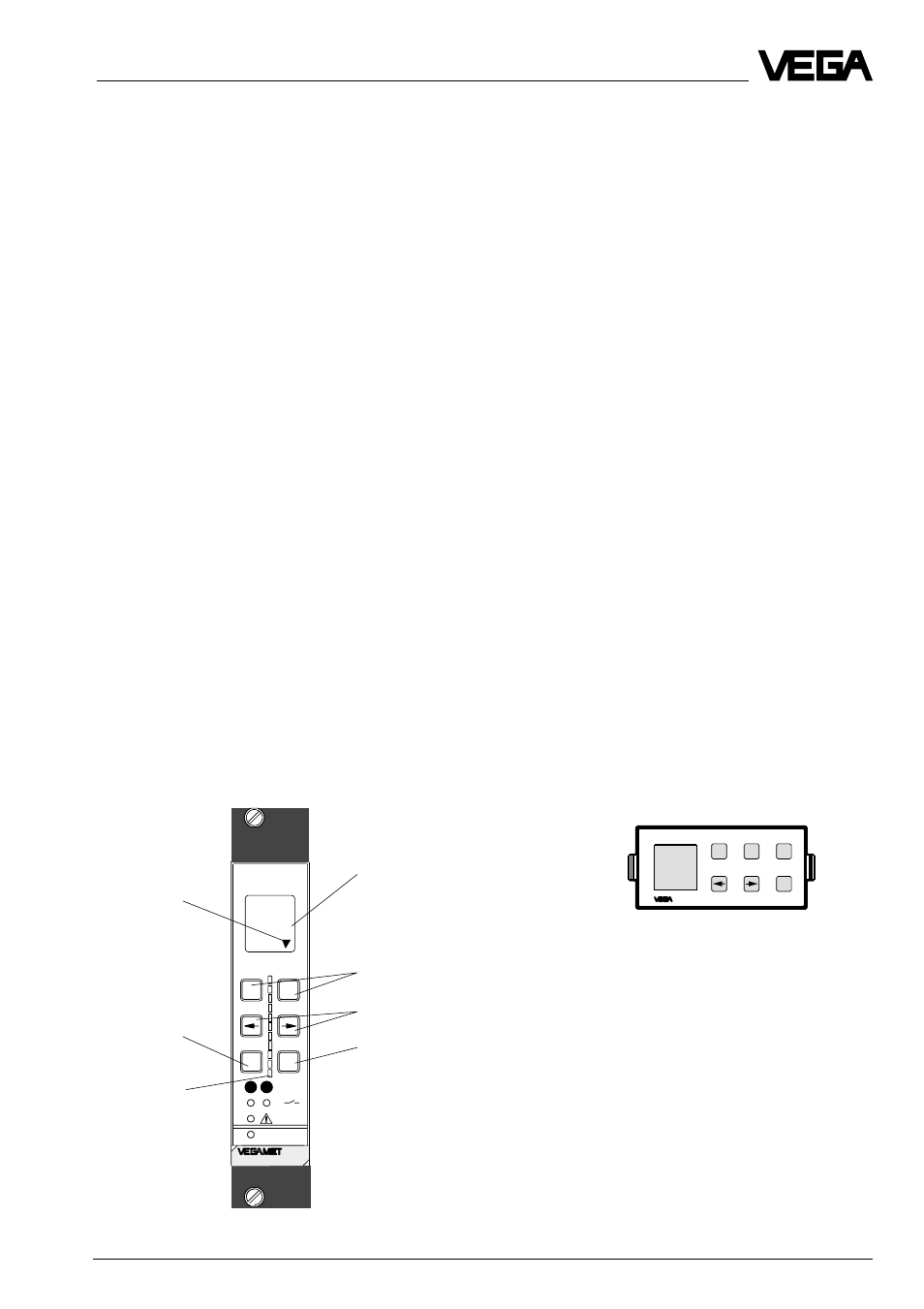

Вид индикатора и регулировочные
элементы
В зависимости от пункта меню из-
менение значения или выбор из
списка
Выбор окна меню или сдвиг ми-
гающего курсора
Запоминание введенных значе-
ний или переход на нижний уро-
вень меню
Ответвление,
т.е. переход на
нижний уровень
меню с [OK]
Отмена ввода или
переход на
верхний уровень
меню
Дисплей,
индикация
- измеряемой величины
- пункта меню
- параметров
- значений
Аналоговый
LED-индикатор
(0 … 100 %)
Устройство формирования сигнала
VEGAMET
Регулировочный модуль
MINICOM
