Данный аппарат оборудован описанными ниже входными и выходными гнездами. Используйте гнезда и
кабели, соответствующие подключаемым компонентам.
■ Аудиогнезда
■ Видеогнезда
■ Видео/аудиогнезда
y
•
Рекомендуется использовать имеющийся в продаже 19-
контактный HDMI кабель длиной не более 5 метров с
напечатанным на нем логотипом HDMI.
•
Для подключения данного аппарата к другим компонентам
DVI используйте кабель-переходник (гнездо HDMI
↔ гнездо
DVI-D).
•
Возможные трудности, связанные с подключением HDMI,
описаны на стр. 44.

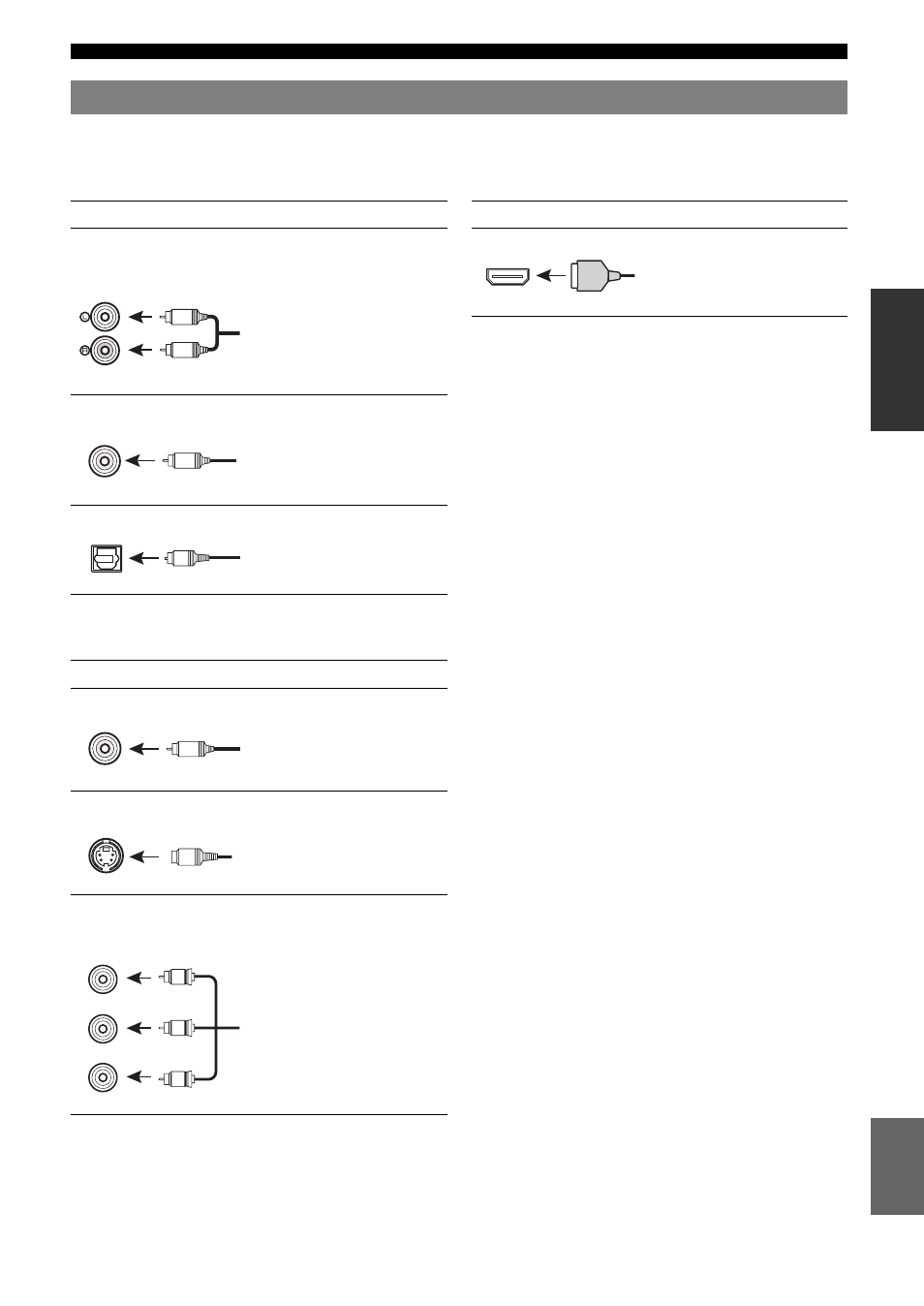

Информация о гнездах и штекерах кабелей
Гнезда и кабели
Описание
Аналоговые
аудиогнезда
Для передачи обычных
стереофонических
аналоговых аудиосигналов.
Используйте штекерные
стереокабели.
Гнезда COAXIAL
Для передачи коаксиальных
цифровых аудиосигналов.
Используйте штекерные
кабели.
Гнезда OPTICAL
Для передачи оптических
цифровых аудиосигналов.
Используйте оптические
кабели.
Гнезда и кабели
Описание
Гнезда VIDEO
Для передачи обычных
композитных видеосигналов.
Используйте штекерные
кабели.
Гнездо S VIDEO
Для передачи сигналов S-
Video, включающих
компоненты яркости (Y) и
насыщенности (C).
Используйте кабель S-Video.
Гнезда COMPONENT
VIDEO
Для передачи компонентных
видеосигналов, включающих
компоненты яркости (Y),
насыщенности синего цвета
(P
B
) и насыщенности
красного цвета (P
R
).
Используйте компонентные
видеокабели.
L
R
(белый)
(красный)
COAXIAL
C
(оранжевый)
OPTICAL
O
VIDEO
V
(желтый)
S VIDEO
S
P
R
P
B
Y
COMPONENT
VIDEO
P
B
Y
P
R
(красный)
(синий)
(зеленый)
Гнезда и кабели
Описание
Гнезда HDMI
Для передачи цифровых
видео- и аудиосигналов.
Используйте кабели HDMI.
HDMI
HDMI
