Названия элементов и их функции
Р
у
сский
ВВЕДЕ
НИЕ
ДО
ПОЛ
Н
ИТ
ЕЛ
Ь
Н
АЯ
ИНФОРМАЦИЯ
ПРИЛОЖЕНИЕ
ПОДГОТОВКА
ОСНОВНЫЕ
ОПЕРА
Ц
ИИ
ДОПОЛНИТ
ЕЛЬНЫ
Е
ОП
ЕРА
Ц
ИИ
a
Разъем DOCK
Подключение дополнительной универсальной док-
станции Yamaha iPod (YDS-11) или беспроводного
аудиоприемника Bluetooth (YBA-10) (стр. 18).
b
Гнезда PHONO
Подключение проигрывателя пластинок (стр. 16).
c
Разъем RS-232C
Разъем расширения управления для использования
только на заводе-изготовителе. Для получения
подробной информации обратитесь к дилеру.
d
Гнезда TRIGGER OUT 1/2
Для подключения внешнего терминала к терминалу
триггерного входа для управления им вместе с данным
аппаратом. Для получения подробной информации
обратитесь к дилеру.
e
Гнезда HDMI OUT 1/2
Подключение видеоэкранов, совместимых с HDMI
(стр. 14).
Гнезда HDMI 1-4
Подключение внешних компонентов ко входам HDMI
1-4 (стр. 16).
Терминалы ANTENNA
Для подключения поставляемых антенн FM и AM
(стр. 20).
Гнезда MONITOR OUT
Вывод видеосигналов с данного аппарата на
видеоэкран, например на телевизор (стр. 14).
Гнезда REMOTE IN/OUT
Для подключения к внешним компонентам, которые
поддерживают функцию дистанционного управления
(стр. 18).
f
Порт NETWORK
Подключение к сети (стр. 19).
g
Терминалы SPEAKERS
Для подключения фронтальных колонок, центральной
колонки, колонок окружающего звучания и тыловых
колонок окружающего звучания (стр. 11). Подключите
колонки присутствия (стр. 11) или колонки для Zone2/3
(стр. 59) к терминалам EXTRA SP.
h
Гнездо DIGITAL AUDIO
Вывод аудиосигналов с выбранного источника
цифрового аудиосигнала на внешний компонент
(стр. 16).
i
Гнезда AV 1-6
Для подключения внешних компонентов к аудио/
видеовходам 1-6 (стр. 16).
j
Гнезда AV OUT
Вывод аудио/видеосигналов с выбранного источника
аналогового сигнала на внешний компонент (стр. 16).
k
Гнезда AUDIO 1/2
Для подключения внешних компонентов к аудиовходам
1-2 (стр. 16).
l
Гнезда MULTI CH INPUT
Подключение плеера, поддерживающего
многоканальный вывод (стр. 18).
m
Гнезда AUDIO OUT
Вывод аудиосигналов с выбранного источника
аналогового сигнала на внешний компонент (стр. 16).
Гнезда ZONE2/3 OUT
Вывод звука с данного аппарата на внешний усилитель,
установленный в другой зоне (стр. 58).
n
Гнезда PRE OUT
Вывод многоканальных сигналов, содержащих до 7.1
каналов, на внешний усилитель (стр. 18).
o
AC IN
Подключение поставляемого силового кабеля (стр. 20).

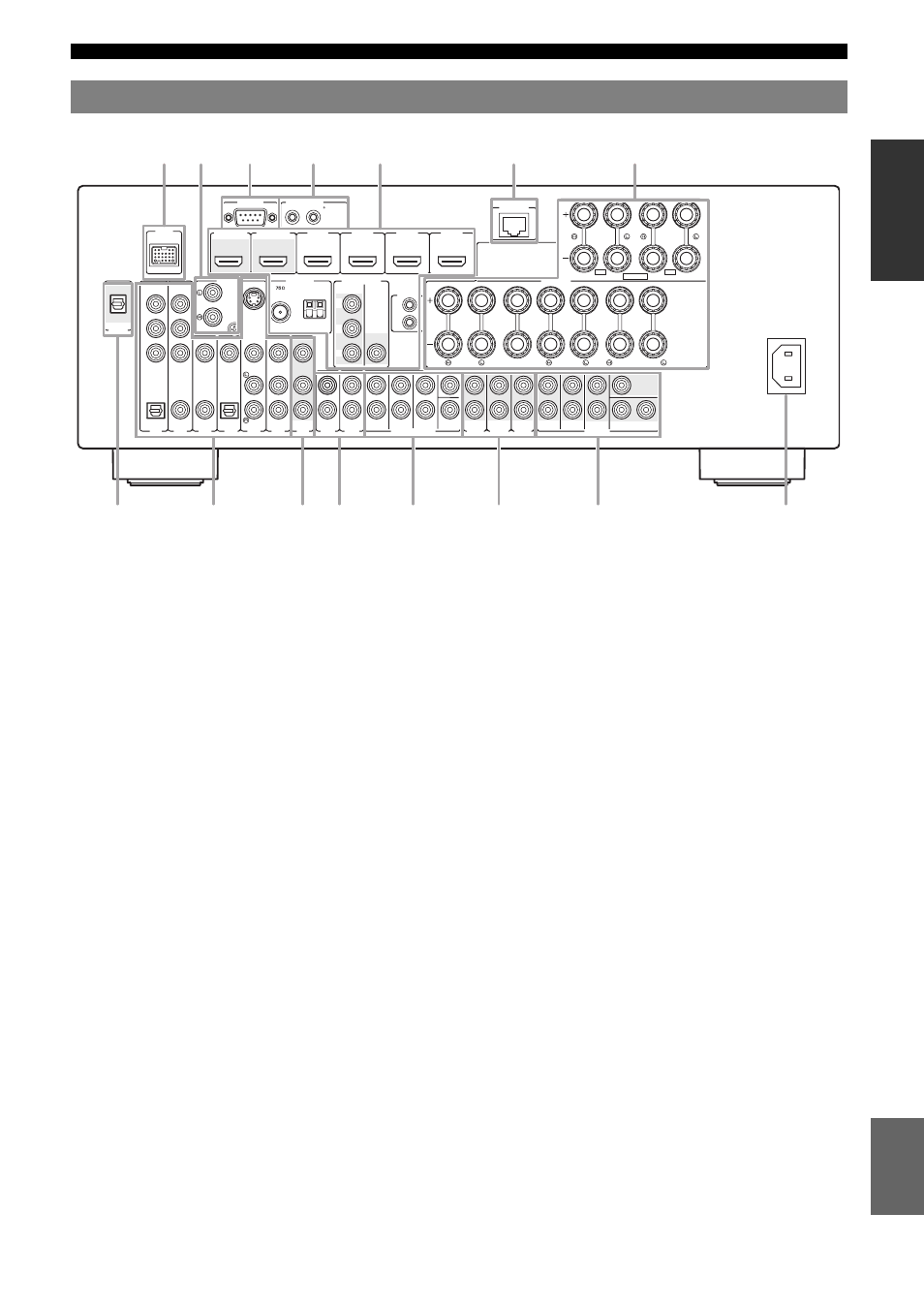

Задняя панель
DOCK
RS- 232C
TRIGGER OUT
NETWORK
COMPONENT
VIDEO
P
R
P
B
1
2
Y
OPTICAL
OPTICAL
OUT
( TV )
AV 1
AV 2
COAXIAL
AV 3
(CD)
COAXIAL
OPTICAL
AV 4
AV 5
AV 6
AV
OUT
AUDIO1
AUDIO2
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
AUDIO
OUT
ZONE3
OUT
ZONE2
OUT
FRONT
SURROUND
SUR. BACK
SUBWOOFER
PRE OUT
CENTER
SINGLE
VIDEO
HDMI OUT 2
HDMI OUT 1
ANTENNA
PHONO
UNBAL.
FM
GND
S VIDEO
AM
HDMI 1
(BD/DVD)
(HDMI CONTROL)
HDMI 2
HDMI 3
HDMI 4
VIDEO
IN
OUT
MONITOR OUT
SPEAKERS
12V
0.1A MAX.
FRONT
CENTER
SINGLE
SURROUND
SURROUND BACK/
BI-AMP
ZONE2/PRESENCE
ZONE3
1
2
CENTER
P
R
P
B
Y
REMOTE
COMPONENT
VIDEO
DIGITAL
AUDIO
EXTRA SP
SP2
SP1
GND
AC IN
c
a
b
i
j
h
k
l
m
n
o
d
f
e
g
