18
Ru
Подключения

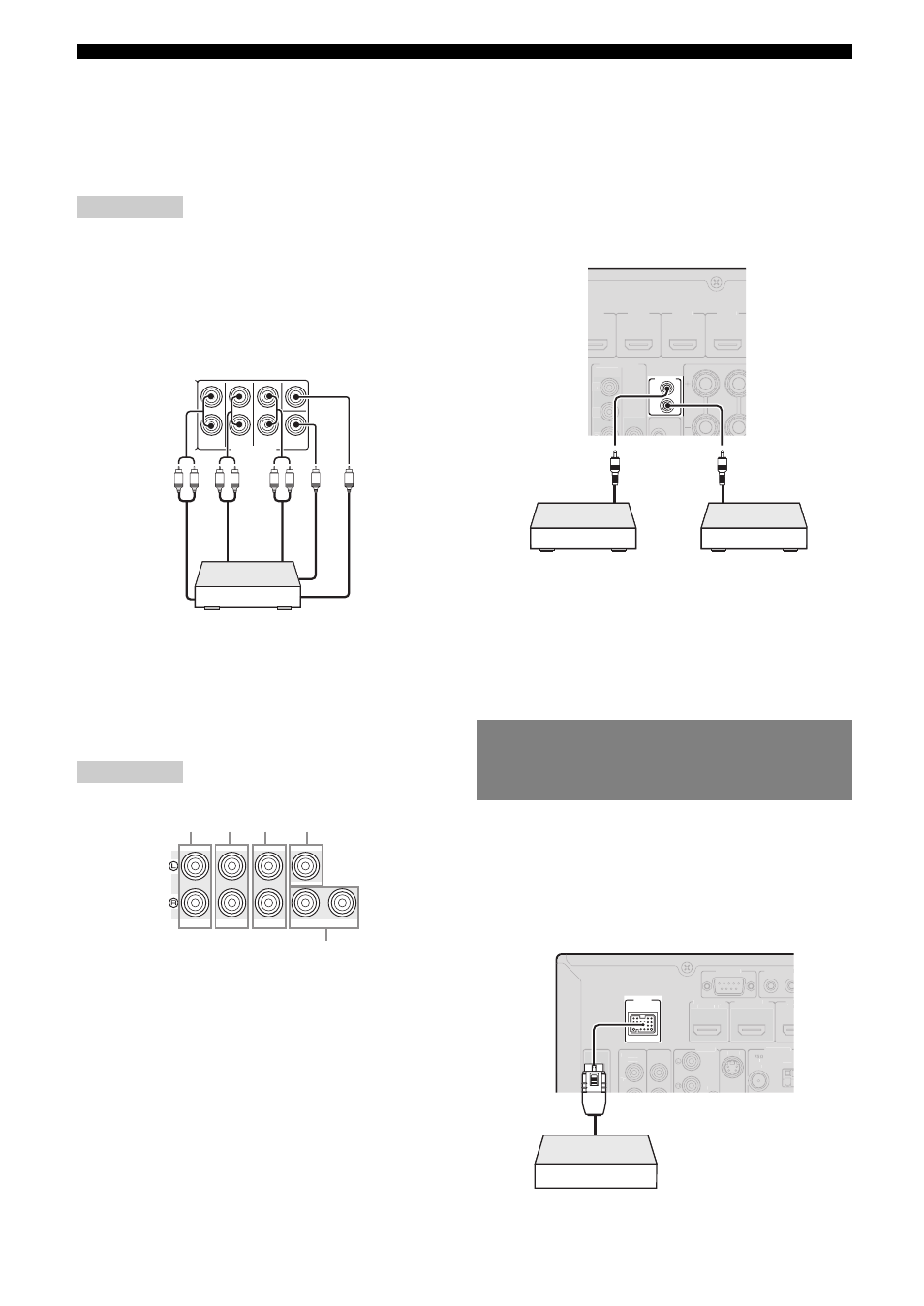

■ Подключение мультиформатного плеера
или внешнего декодера
В данном аппарате предусмотрено 8
дополнительных входных гнезд (Front L/R, Center,
Surround L/R, Surround Back L/R и Subwoofer) для
дискретного многоканального входа с
мультиформатного плеера, внешнего декодера и т.п.
Примечания
•
При выборе “MULTI CH” в качестве источника процессор
цифрового звукового поля автоматически отключается.
•
Поскольку аппарат не перенаправляет сигналы, поступающие
через гнезда MULTI CH INPUT, для компенсации отсутствующих
колонок, при использовании этой функции подключите по
крайней мере 5.1-канальную акустическую систему.
•
Пользователь может выбирать тип видеосигналов, выводимых
при многоканальном воспроизведении аудио (стр. 45). Если на
DVD-плеере есть выходные гнезда многоканального
аналогового аудио, при выполнении видеосоединений
подключите их к гнездам MULTI CH INPUT (компонентное
или композитное видео).
■ Подключение внешнего усилителя
Для использования дополнительного усилителя
подключите внешний усилитель к гнездам PRE
OUT. Каждое гнездо PRE OUT выводит сигналы
того же канала, что и соответствующие
терминалы колонок.
Примечание
•
При подключении к гнездам PRE OUT, не выполняйте
подключений к терминалам колонок.
a
Гнезда FRONT PRE OUT
Выходные гнезда фронтального канала.
b
Гнезда SURROUND PRE OUT
Выходные гнезда канала окружающего звучания.
c
Гнезда SUR.BACK PRE OUT
Выходные гнезда тылового окружающего звучания.
При подключении только одного внешнего усилителя к
тыловому каналу окружающего звучания подключите
его к левому гнезду SUR.BACK (SINGLE).
y
•
Для вывода сигналов тыловых каналов окружающего
звучания через эти гнезда установите параметр “Surround
Speaker” в любое значение, кроме “None” (стр. 49).
d
Гнездо CENTER PRE OUT
Выходное гнездо центрального канала.
e
Гнездо SUBWOOFER PRE OUT 1/2
Подключение сабвуфера со встроенным усилителем.
При подключении двух сабвуферов через них будет
выводиться один и тот же звук.
■ Передача/прием сигналов дистанционного управления
Если компоненты могут передавать сигналы
дистанционного управления, подключите гнезда
REMOTE IN и REMOTE OUT к входному и
выходному гнездам дистанционного управления с
помощью монофонического аналогового
миникабеля показанным ниже образом.
y
•
При подключении компонента Yamaha, поддерживающего
прием сигнала управления SCENE через гнездо REMOTE
OUT аппарата, воспроизведение на компоненте Yamaha можно
включить с помощью функции SCENE (стр. 24).
•
При подключении компонента стороннего производителя к
гнезду REMOTE OUT данного аппарата в меню
дополнительных настроек установите параметр “SCENE IR” в
“OFF” (стр. 63).
Данный аппарат оборудован разъемом DOCK, к
которому можно подключить универсальную док-
станцию Yamaha iPod (YDS-11, продается
отдельно) или беспроводной аудиоприемник
Bluetooth (YBA-10, продается отдельно). Через
аппарат можно воспроизводить сигнал с
компонента iPod или Bluetooth, подключив
компонент к разъему DOCK.
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
CENTER
L
R
L
R
R
L
Выход
тылового
окружаю
щего
звучания
Вы
хо
д
окруж
аю
щ
его
звуча
ния
Фронтал
ьный
выход
Выход
сабвуф
ера
Центральный
выход
Мультиформатный плеер или внешний декодер
(7.1-канальный выход)
FRONT
SURROUND
SUR. BACK
SUBWOOFER
PRE OUT
CENTER
SINGLE
1
2
a
b
c
d
e
Подключение универсальной док-
станции Yamaha iPod или беспроводного
аудиоприемника Bluetooth™
IN
OUT
REMOTE
HDMI 1
BD/DVD)
HDMI 2
HDMI 3
HDMI 4
VIDEO
MONITOR OUT
P
R
P
B
Y
COMPONENT
VIDEO
Выход
дистанционного
управления
Вход
дистанционно
го управления
Приемник
или компонент Yamaha
ИК-излучатель или
компонент Yamaha
(CD- или DVD-плеер и др.)
DOCK
RS- 232C
TRIGGER O
COMPONENT
VIDEO
P
R
1
2
OPTICAL
OUT
HDMI OUT 2
HDMI OUT 1
ANTENNA
PHONO
UNBAL.
FM
GND
S VIDEO
HD
(BD
(HDMI CONTROL)
GND
Подключение универсальной док-станции Yamaha
iPod или беспроводного аудиоприемника Bluetooth
