12
Ru
Подключения

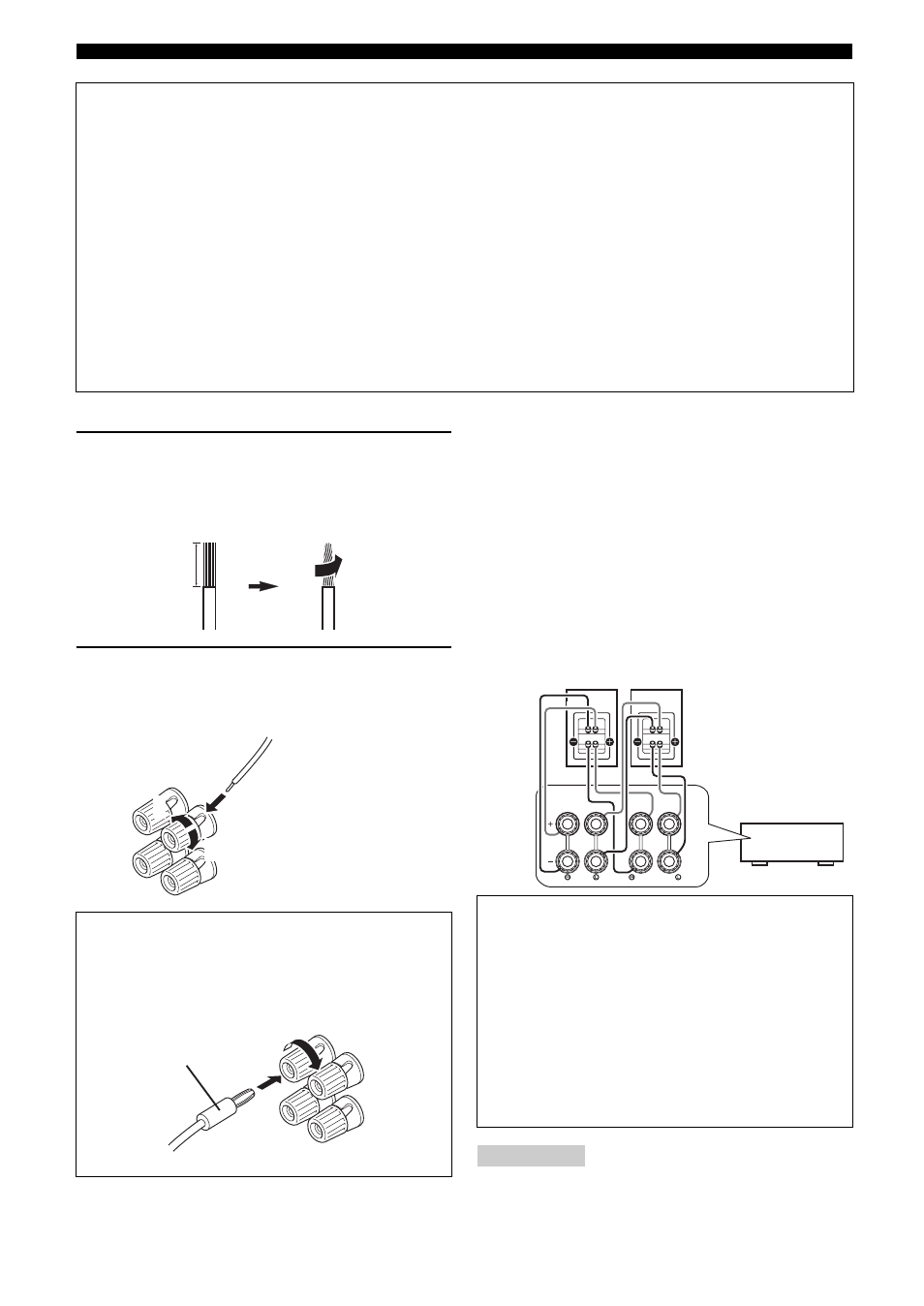

■ Подключение кабелей колонок
1
Удалите изоляцию на длине примерно 10
мм на конце каждого провода колонки, а
затем скрутите оголенные провода во
избежание короткого замыкания.
2
Ослабьте головку, вставьте скрученные
оголенные провода в отверстие и
затяните головку.
■ Использование соединений
двухканального усиления
Если тыловые колонки окружающего звучания не
подключаются, гнезда SURROUND BACK/BI-
AMP можно использовать для организации
соединений двухканального усиления, как
показано ниже, для системы с одной колонкой,
поддерживающей соединения двухканального
усиления.
Для включения соединений установите параметр
“BI-AMP” в меню дополнительных настроек в
“ON” (стр. 63).
Примечание
•
При выполнении соединений двухканального усиления
тыловые колонки окружающего звучания и дополнительные
колонки (колонки присутствия или колонки Zone2)
использовать нельзя.
Предупреждение
•
Кабель колонок обычно состоит из пары параллельных изолированных проводов. Для обозначения
полярности один из кабелей имеет другой цвет или полоски. Подключите один конец цветного
кабеля/кабеля с полоской к терминалу “+” (красному) данного аппарата, а другой конец – к такому
же терминалу колонки, и подключите один конец другого кабеля к терминалу “–” (черному)
аппарата, а другой конец – к такому же терминалу колонки.
•
Перед подключением колонок убедитесь, что силовой кабель отключен.
•
Не позволяйте оголенным проводам колонок соприкасаться друг с другом или с любой
металлической частью аппарата. Это может привести к поломке аппарата и/или колонок. В случае
короткого замыкания цепи при включении данного аппарата на дисплее передней панели появится
сообщение “CHECK SP WIRES!”.
•
Если изображение на мониторе (ЭЛТ) искажено, установите колонки дальше от видеоэкрана.
•
Используйте колонки с импедансом не менее 6 Ом. Перед подключением колонок установите
импеданс колонок в меню дополнительных настроек (стр. 63). При установке параметра “SP IMP.” в
“6
ΩMIN” в качестве фронтальных колонок также можно использовать колонки с импедансом 4 Ом.
Подключение бананового штекера (за
исключением моделей для Кореи,
Великобритании, Европы, России и Азии)
Затяните головку и вставьте банановый штекер
в торец гнезда.
10 мм
1
2
3
Красный:
положительный (+)
Черный:
отрицательный (–)
Банановый штекер
Предупреждение
Перед выполнением соединений
двухканального усиления отключите все
перемычки или кабели, соединяющие
низкочастотный динамик с высокочастотным
динамиком. Более подробная информация
приведена в руководствах к колонкам.
При отсутствии соединений двухканального
усиления перед соединением кабелей колонки
убедитесь, что перемычки или кабели
подключены.
SURROUND BACK/
BI-AMP
FRONT
Фронтальные колонки
Правая
Левая
Данный
аппарат
