17
Ru
Подключения
ВВЕДЕ
НИЕ
ДО
ПОЛ
Н
ИТ
ЕЛ
Ь
Н
АЯ
ИНФОРМАЦИЯ
ПРИЛОЖЕНИЕ
ПО
ДГО
Т
ОВ
КА
ОСНОВНЫЕ
ОПЕРА
Ц
ИИ
ДОПОЛНИТ
ЕЛЬНЫ
Е
ОП
ЕРА
Ц
ИИ
Р
у
сский
y
•
Входные гнезда в скобках обозначают гнезда, к которым в качестве начальных заводских настроек назначена функция SCENE
(стр. 24). Для использования функции SCENE с начальными заводскими настройками подключите к этим гнездам внешние
компоненты, поддерживающие функцию SCENE.
•
Название источника входного сигнала, отображаемое на дисплее передней панели, при необходимости можно изменить (стр. 53).
•
Информация об использовании гнезд ZONE2/3 OUT приведена на стр. 58.
•
Вы можете выбрать выход видеосигнала через “AUDIO1” или “AUDIO2”, в случае, если они выбраны в качестве источника входного
сигнала, или установить другое гнездо видеовхода, как, например, “AV3” или “AV4” (стр. 45). В случае если первоначальное
расположение аудио/видео входных гнезд данного аппарата не соответствуют внешним устройствам, можно изменить гнездо
видеовхода в соответствии с подключаемыми к аппарату компонентами.
■ Аудиоплеер
y
•
Если в CD-плеере предусмотрено цифровое коаксиальное выходное гнездо, подключите его к гнезду AV3 аппарата. В этом случае
можно использовать функцию SCENE (стр. 24) с начальными заводскими настройками.
•
Для подключения проигрывателя пластинок с головкой МС с низкой мощностью к гнездам PHONO используйте линейный
трансформатор мощности или усилитель головки МС.
•
Для снижения шума в сигнале подключите проигрыватель пластинок к терминалу GND данного аппарата.

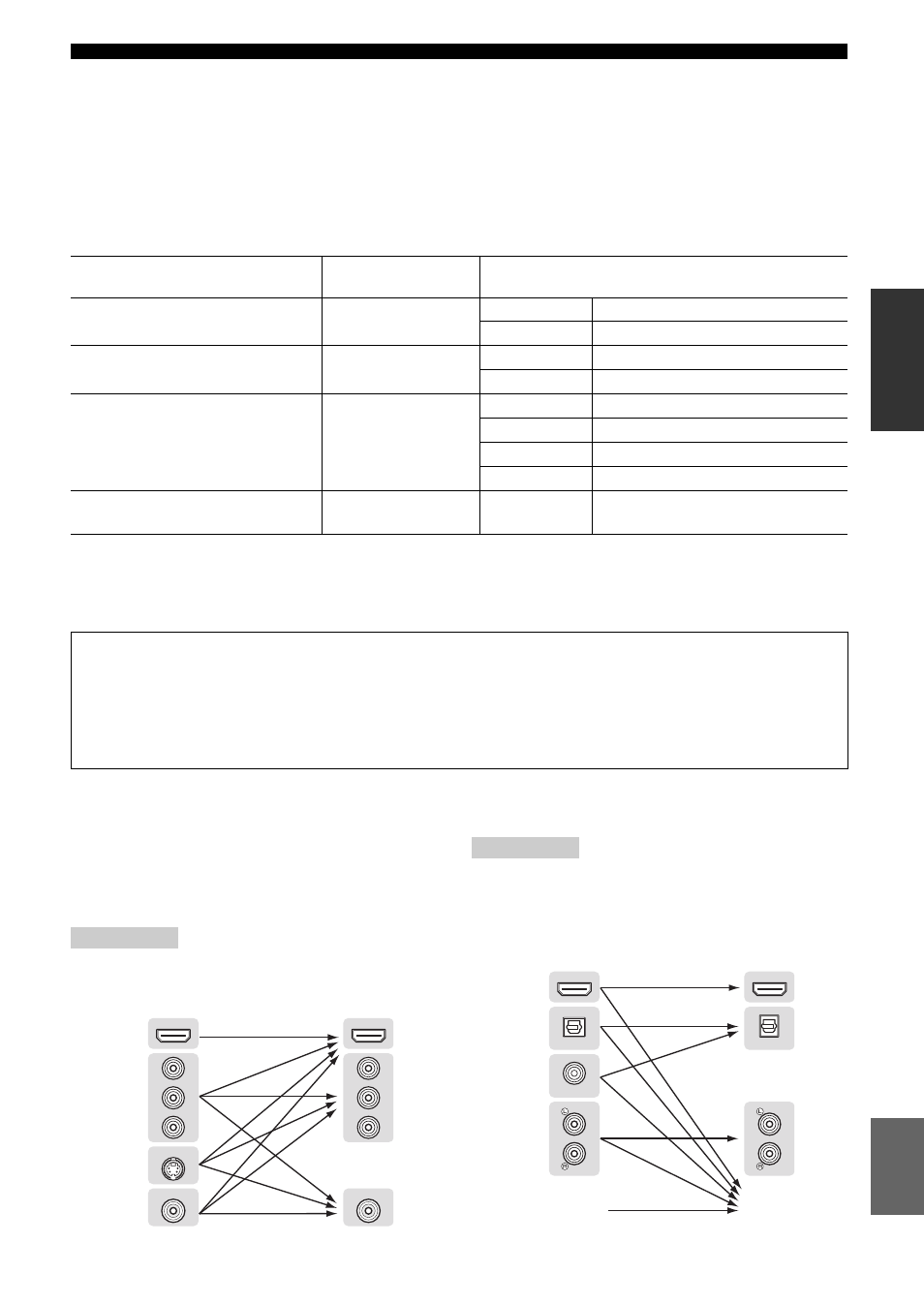

■ Внутренний поток сигналов
Поток видеосигналов
Данный аппарат автоматически преобразовывает
входные видеосигналы и выводит сигналы через
гнезда HDMI OUT и MONITOR OUT (гнезда
COMPONENT VIDEO и VIDEO)
(видеопреобразование).
Примечание
•
Гнездо AV OUT (композитное видео) выводит только
видеосигналы, поступающие через входные гнезда
композитного видео.
Поток аудиосигналов
Примечания
•
Аудиосигналы, поступающие через входные гнезда HDMI,
выводятся через терминалы колонок или через гнезда HDMI
OUT 1/2 в зависимости от параметра “Audio Output” (стр. 51).
•
Через гнездо DIGITAL AUDIO (OPTICAL OUT) выводятся
цифровые аудиосигналы только когда сигналы поступают
через гнезда оптического или коаксиального входа и выбран
соответствующий источник.
Внешний компонент
Выходные гнезда на
компонентах
Входные гнезда на аппарате
Внешний компонент с оптическим
цифровым выходом
Оптический цифровой
выход
AV 1 (TV)
OPTICAL
AV 4
OPTICAL
Внешний компонент с коаксиальным
цифровым выходом
Коаксиальный
цифровой выход
AV 2
COAXIAL
AV 3 (CD)
COAXIAL
Внешний компонент с аналоговым
аудиовыходом
Аналоговый
аудиовыход
AV 5
Аналоговое аудио
AV 6
Аналоговое аудио
AUDIO 1
Аналоговое аудио
AUDIO 2
Аналоговое аудио
Проигрыватель пластинок
Аналоговый
аудиовыход
PHONO
Аналоговое аудио
Информация о выходных аудио/видеогнездах
При использовании гнезд AV OUT: подключите их к входным гнездам композитного видео и
аналогового аудио внешнего компонента.
При использовании гнезд AUDIO OUT: подключите их к входным гнездам аналогового аудио
внешнего компонента.
При использовании гнезда DIGITAL AUDIO (OPTICAL OUT): подключите его к оптическим
входным гнездам цифрового аудио внешнего компонента.
HDMI
S VIDEO
VIDEO
P
R
P
B
Y
HDMI OUT
VIDEO
P
R
P
B
Y
HDMI
Компонентное
видео
S-video
Вход
Выход
Композитное
видео
HDMI
OPTICAL
HDMI OUT
OPTICAL
OUT
COAXIAL
HDMI
Оптический
цифровой
Аналоговый
Вход
Выход
MULTI CH INPUT
Терминалы
колонок
Коаксиальный
цифровой
