16
Ru

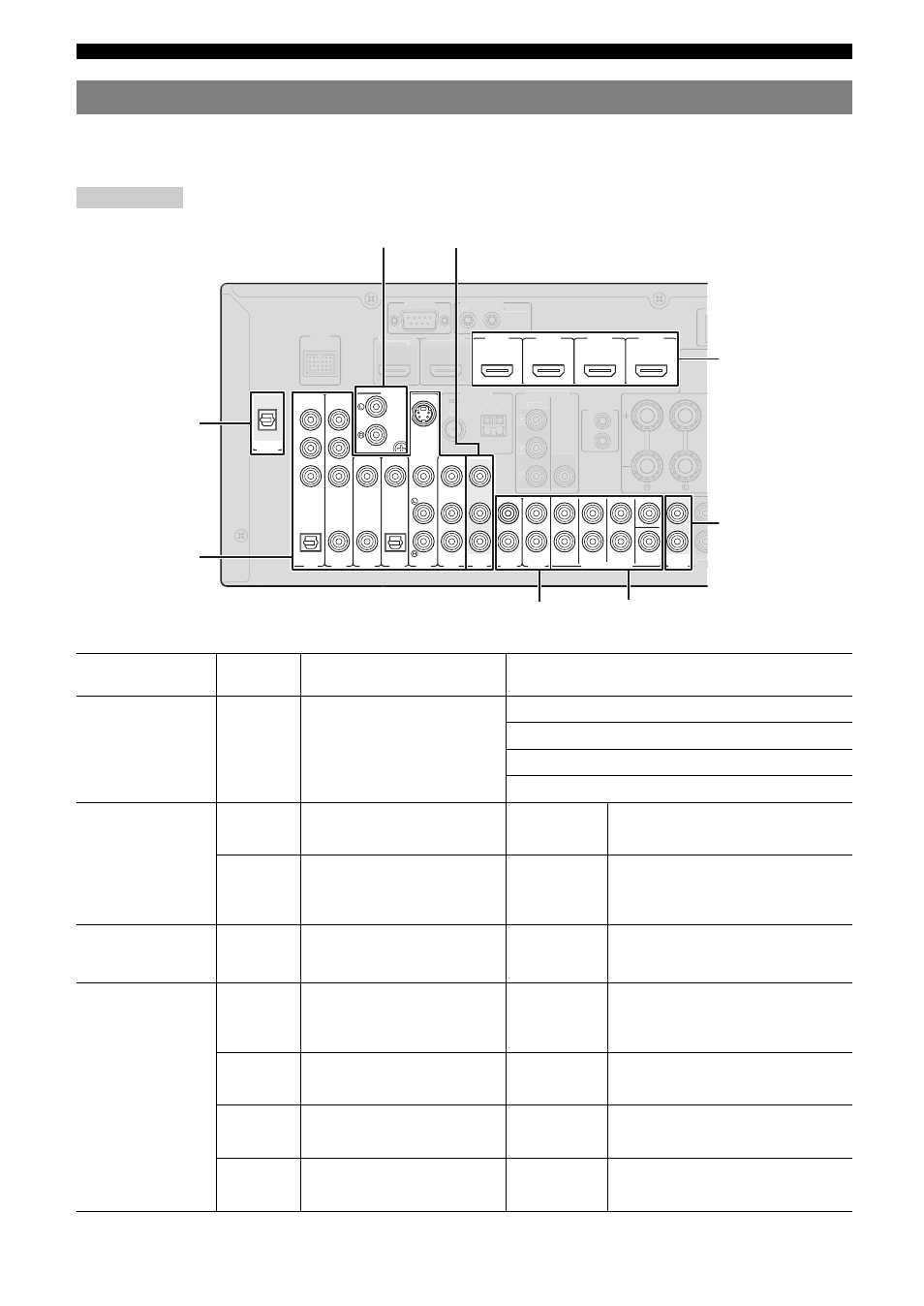

Подключения
Данный аппарат оснащен входными и выходными терминалами для соответствующих источников
входных и выходных сигналов. Он позволяет воспроизводить звук и изображение с источников входного
сигнала, выбранных с помощью дисплея передней панели или пульта ДУ.
Примечание
• Убедитесь, что данный аппарат и другие компоненты отключены от розеток переменного тока.
■ Аудио- и видеоплеер / телеприставка
Подключение других компонентов
Внешний
компонент
Сигнал
Выходные гнезда на
компонентах
Входные гнезда на аппарате
Внешний
компонент с
выходом HDMI Аудио/
видео Выход HDMI HDMI 1 (BD/DVD)
HDMI 2
HDMI 3
HDMI 4
Внешний
компонент с
компонентным
видеовыходом Аудио Оптический цифровой выход AV 1 (TV) OPTICAL
Видео Компонентный видеовыход COMPONENT VIDEO
Аудио Коаксиальный цифровой
выход AV 2 COAXIAL
Видео Компонентный видеовыход COMPONENT VIDEO
Внешний
компонент с
выходом S-Video Аудио Аналоговый аудиовыход AV 5 Аналоговое аудио
Видео Выход S-Video S VIDEO
Внешний
компонент с
композитным
видеовыходом Аудио Коаксиальный цифровой
выход AV 3 (CD) COAXIAL
Видео Композитный выход VIDEO
Аудио Оптический цифровой выход AV 4 OPTICAL
Видео Композитный выход VIDEO
Аудио Аналоговый аудиовыход AV 5 Аналоговое аудио
Видео Композитный выход VIDEO
Аудио Аналоговый аудиовыход AV 6 Аналоговое аудио
Видео Композитный выход VIDEO
COMPONENT
VIDEO
P R
P B
Y
OPTICAL
OPTICAL
OUT
( TV )
AV 1 AV 2
COAXIAL
AV 3
(CD)
COAXIAL OPTICAL
AV 4 AV 5 AV 6
AV
OUT AUDIO1 AUDIO2
FRONT SURROUND SUR.BACK SUBWOOFER
MULTI CH INPUT
AUDIO
OUT
VIDEO
PHONO
S VIDEO
HDMI 1
(BD/DVD)
HDMI 2 HDMI 3 HDMI 4
CENTER
DIGITAL
AUDIO
GND
DOCK
RS- 232C TRIGGER OUT
N 1 2
ZON
OU
HDMI OUT 2 HDMI OUT 1
ANTENNA
UNBAL.
FM GND AM
(HDMI CONTROL)
VIDEO
IN
OUT
MONITOR OUT
12V
0.1A MAX.
FRONT
P R
P B
Y
REMOTE
COMPONENT
VIDEO
Аудио / видео выход (AV OUT)
Аудиовход (AUDIO 1/2)
Вход HDMI
(HDMI 1-4)
Аудиовыход
(AUDIO OUT)
Многоканальный аудиовход (MULTI CH INPUT)
Аудиовыход
(DIGITAL AUDIO)
Аудио / видео
вход (AV 1-6)
Аудиовход (PHONO)
