Подключение колонок, С. 11 – Инструкция по эксплуатации Yamaha RX-V2065
Страница 97
11
Ru
Подключения
ВВЕДЕ
НИЕ
ДО
ПОЛ
Н
ИТ
ЕЛ
Ь
Н
АЯ
ИНФОРМАЦИЯ
ПРИЛОЖЕНИЕ
ПО
ДГО
Т
ОВ
КА
ОСНОВНЫЕ
ОПЕРА
Ц
ИИ
ДОПОЛНИТ
ЕЛЬНЫ
Е
ОП
ЕРА
Ц
ИИ
Р
у
сский
■ Левые и правые колонки присутствия (PL и PR)
Колонки присутствия расширяют звучание
фронтальных колонок с помощью
дополнительных окружающих эффектов,
создаваемых программами звукового поля
(стр. 27). Рекомендуется использовать колонки
присутствия, особенно для звуковых эффектов
программы звукового поля CINEMA DSP. Для
использования колонок присутствия, подключите
их к терминалам SP1, а затем установите параметр
“Extra Speaker Assignment” в “Presence” (стр. 49).

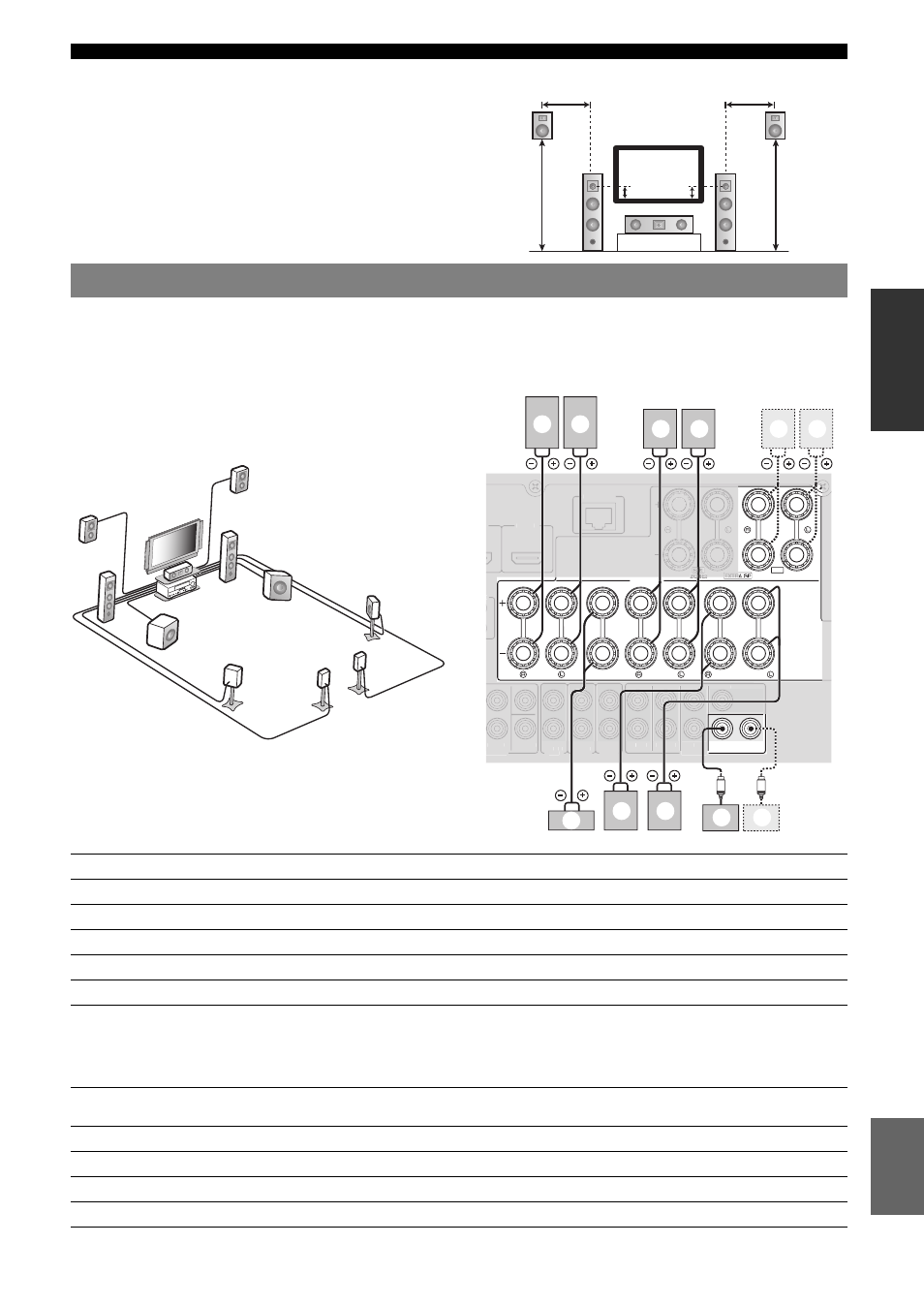

Подключите колонки к соответствующим терминалам согласно расположению колонок. Ни рисунке
ниже показано подключение колонок для 7.1-канальной схемы.
y
•
Колонки зон Zone2/3 можно подключить к терминалам EXTRA SP (SP1/SP2) (стр. 59).
•
Можно подключить до двух сабвуферов. При подключении двух сабвуферов через них будет выводиться один и тот же звук.
FR
PR
PL
C
FL
от 0,5 до 1 м
от 0,5 до 1 м
1,8 м
1,8 м
1/4 от
нижней
границы
Подключение колонок
a
b
c
d
e
f
g
h
i
j
k
SUBWOOFER
SPEAKERS
FRONT
CENTER
SINGLE
CLASS 2 WIRING
CABLAGE
CLASSE 2
SURROUND
SURROUND BACK/
BI-AMP
ZONE2/PRESENCE
1
2
SP1
NETWORK
SUR.BACK
SUBWOOFER
H INPUT
AUDIO
OUT
ZONE3
OUT
ZONE2
OUT
FRONT
SURROUND
SUR. BACK
PRE OUT
CENTER
SINGLE
3
HDMI 4
CENTER
E
c
g
f
h
i
e
d
b
a
k
j
Колонки
Гнезда на аппарате
7.1-канальный
6.1-канальный
5.1-канальный
a Фронтальная левая
FRONT (L)
✔
✔
✔
b Фронтальная правая
FRONT (R)
✔
✔
✔
c Центральная
CENTER
✔
✔
✔
d Левая окружающего звучания
SURROUND (L)
✔
✔
✔
e Правая окружающего звучания
SURROUND (R)
✔
✔
✔
f Тыловая левая окружающего
звучания
(Тыловая окружающего
звучания для 6.1-канальной
схемы)
SURROUND BACK (L)
(SINGLE)
✔
✔
g Тыловая правая окружающего
звучания
SURROUND BACK (R)
✔
h Сабвуфер 1
SUBWOOFER 1
✔
✔
✔
i Сабвуфер 2
SUBWOOFER 2
Опция
Опция
Опция
j Левая присутствия
SP1 (L)
Опция
Опция
Опция
k Правая присутствия
SP1 (R)
Опция
Опция
Опция
