58
Ru
Данный аппарат позволяет сконфигурировать многозонную аудиосистему. Эта функция позволяет
настроить аппарат для воспроизведения отдельных источников входного сигнала в основной зоне, во
второй зоне (Zone2) и в третьей зоне (Zone3). Используя поставляемый пульт ДУ, можно управлять
аппаратом из второй или третьей зоны.
Для использования многозонных функций аппарата требуется следующее дополнительное
оборудование:
•
Приемник инфракрасных сигналов во второй и/или третьей зоне.
•
Инфракрасный передатчик в основной зоне. Этот передатчик передает инфракрасные сигналы с
пульта ДУ на CD-плеер, DVD-плеер и т.п. в основной зоне через приемник инфракрасного сигнала во
второй зоне и/или третьей зоне.
•
Усилитель и колонки во второй и/или третьей зоне.
y
•
Поскольку существует много методов подключения и использования данного аппарата в многозонной системе, рекомендуется
обратиться к ближайшему авторизованному дилеру Yamaha или в сервисный центр относительно подключений Zone2/3, наиболее
полно отвечающих вашим требованиям.
•
Некоторые модели Yamaha можно подключить напрямую к гнездам REMOTE данного аппарата. Для этих моделей использование
передатчика инфракрасного сигнала может не понадобиться. С помощью монофонических аналоговых миникабелей или ИК-
излучателей можно подключить до 6 компонентов. Подробная информация о соединениях приведена в разделе “Передача/прием
сигналов дистанционного управления” (стр. 18).

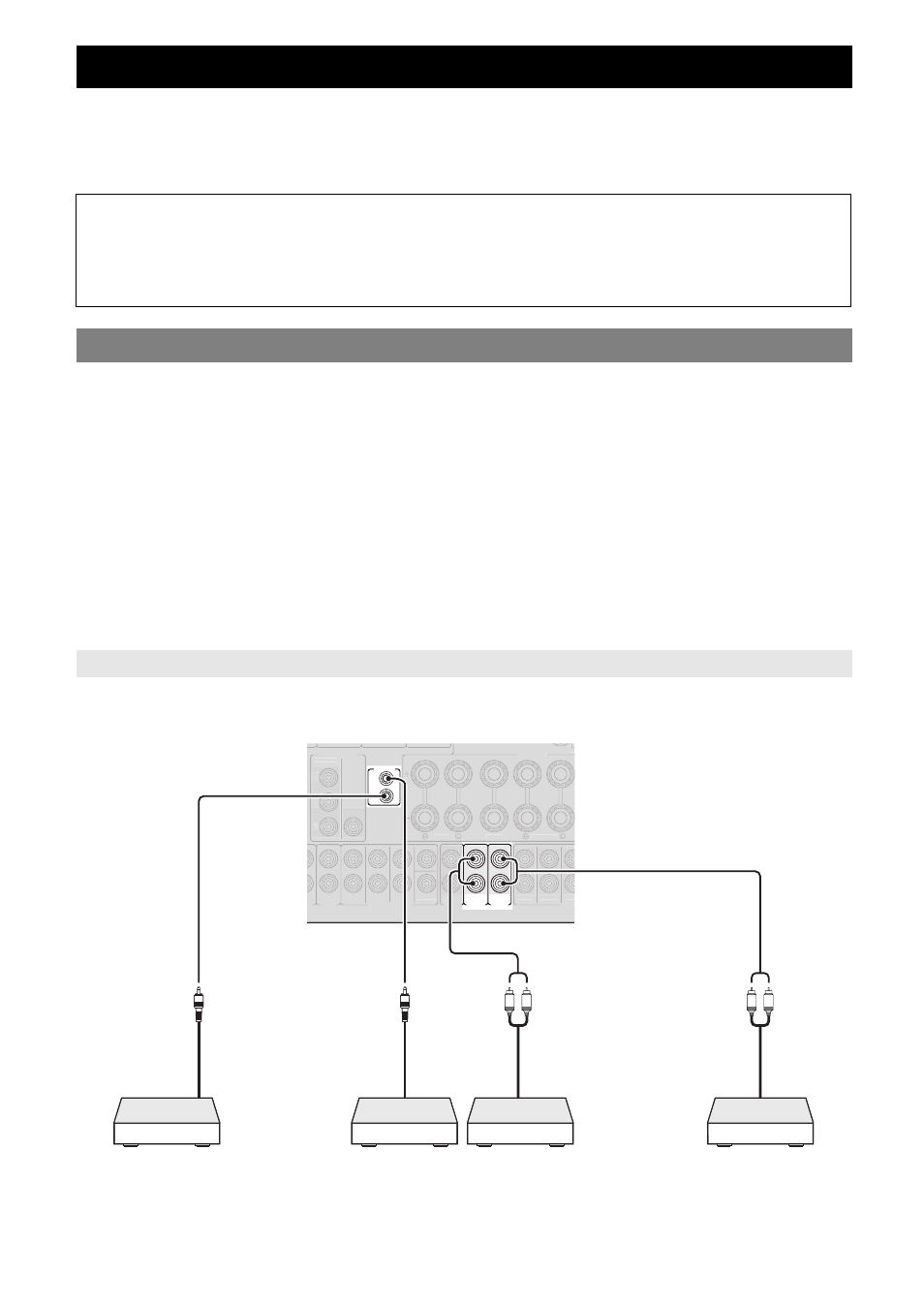

Подключите к данному аппарату усилитель/ресивер во второй и/или третьей зоне и другие компоненты
как показано ниже.
Использование многозонной конфигурации
Второй и третьей зоне передаются только аналоговые сигналы. Для вывода звуков в Zone2
подключите внешний компонент к гнездам AV5-6 или AUDIO1-2 (посредством аналогового
соединения). Например, если необходимо вывести звук с HDMI DVD-плеера во второй зоне,
подключите HDMI DVD-плеер к аппарату одновременно с помощью соединения HDMI и
аналогового соединения.
Подключение Zone2/3
Использование внешних усилителей
ZONE3
OUT
ZONE2
OUT
IN
OUT
REMOTE
O1
AUDIO2
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
AUDIO
OUT
FRONT
SURROUND
SUR. B
PRE O
SING
VIDEO
MONITOR OUT
SPEAKERS
FRONT
CENTER
SURROUND
ZO
CENTER
P
R
P
B
Y
COMPONENT
VIDEO
S
L
R
L
R
ИК-излучатель или
компонент Yamaha
(DVD-плеер и др.)
Вход дистан
ционного
управления
Выход дистанционно
го
управления
Аналоговый аудиовыход
Усилитель в Zone2
(компонент Yamaha)
Усилитель в Zone3
Аналоговый аудиовыхо
д
ИК-приемник
в Zone2
