14
Ru
Подключения
В зависимости от входных видеогнезд на видеоэкране (например, телевизоре или проекторе) выберите
одну из показанных ниже схем подключения. При подключении к аппарату видеоплееров, например
DVD-плеера, с помощью соединения HDMI подключите видеоэкран к аппарату с помощью соединения
HDMI.
Примечание
• Убедитесь, что данный аппарат и другие компоненты отключены от розеток переменного тока.
■ Если на видеоэкране присутствует гнездо
HDMI
y
• В данном аппарате предусмотрено два гнезда HDMI OUT.
Активное гнездо (гнезда) HDMI OUT можно выбрать, нажав
кнопку gHDMI OUT (стр. 42).
• Данный аппарат поддерживает функцию управления через
интерфейс HDMI (стр. 42). Если телевизор поддерживает
функцию управления через интерфейс HDMI, подключите
телевизор к гнезду HDMI OUT 1, чтобы обеспечить
возможность управления аппаратом с помощью пульта ДУ
телевизора.
■ Если на видеоэкране не предусмотрены
гнезда HDMI, но присутствуют гнезда
компонентного видео
■ Если на видеоэкране не предусмотрены
ни гнезда HDMI, ни гнезда компонентного
видео

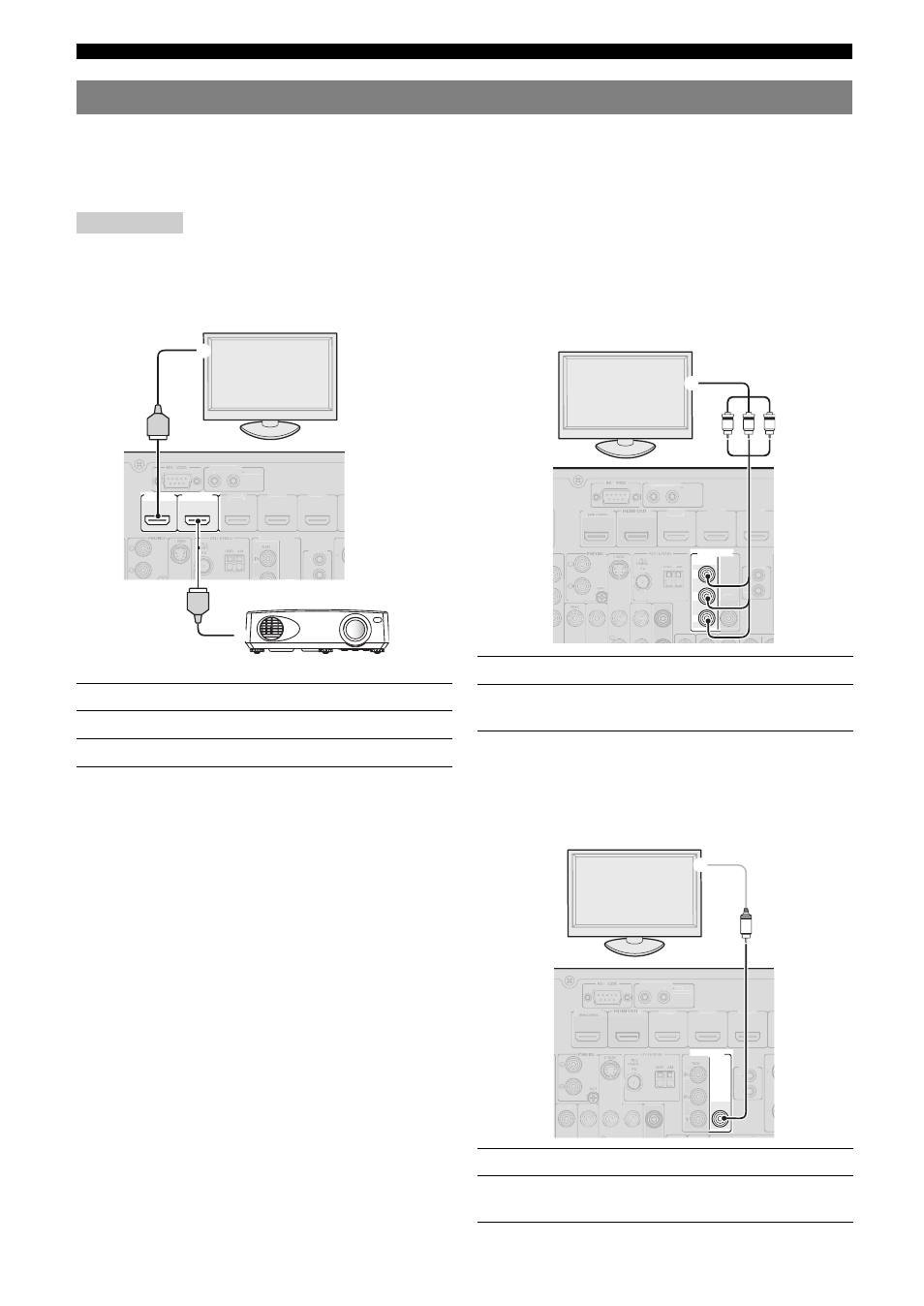

Подключение ТВ-экрана или проектора
Гнезда на компонентах Гнезда на аппарате
a Вход HDMI HDMI OUT 1
b Вход HDMI HDMI OUT 2
HDMI OUT 2 HDMI OUT 1
(HDMI CONTROL)
TRIGGER OUT
1 2
HDMI 1
(BD/DVD)
HDMI 2 HDMI 3
VIDEO
IN
OUT
MONITOR OUT
12V
0.1A MAX.
P
REMOTE
COMPONENT
GND
a
HDMI
HDMI
b
TV
Проектор
Гнезда на компонентах Гнезда на аппарате
c Компонентный
видеовыход
MONITOR OUT
(COMPONENT VIDEO)
Гнезда на компонентах Гнезда на аппарате
d Видеовход
(композитный)
MONITOR OUT (VIDEO)
MONITOR OUT
P R
P B
Y
COMPONENT
VIDEO
TRIGGER OUT
1 2
2 HDMI OUT HDMI 1
(BD/DVD)
HDMI 2 HDMI 3
VIDEO
IN
OUT
12V
0.1A MAX.
REMOTE
c
P B Y P R
TV
VIDEO
MONITOR OUT
TRIGGER OUT
1 2
VIDEO
2 HDMI OUT HDMI 1
(BD/DVD)
HDMI 2 HDMI 3
IN
OUT
O O
12V
0.1A MAX.
REMOTE
COMPONENT
V
d
TV
